Thông tin chi tiết sản phẩm:
|
| Hệ thống điều khiển: | vi tính hóa | Độ chính xác đo mô-men xoắn: | ±0,2%FS |
|---|---|---|---|
| Sức mạnh định số: | 11 mã lực | định mức mô-men xoắn: | 4.2nm |
| Mô hình: | SSCH11-25000/50000 | Tốc độ làm việc tối đa: | 50000 vòng/phút |
| Phạm vi tốc độ công suất không đổi: | 25000-50000rpm | Phạm vi tốc độ mô-men xoắn không đổi: | 0-25000 vòng/phút |
| Phương pháp làm mát: | làm mát bằng không khí | ||
| Làm nổi bật: | Hệ thống thử nghiệm hiệu suất động cơ turbojet,Động cơ thử nghiệm động cơ 11kW |
||
Mô tả sản phẩm

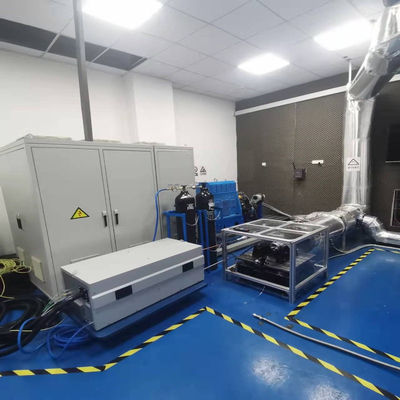

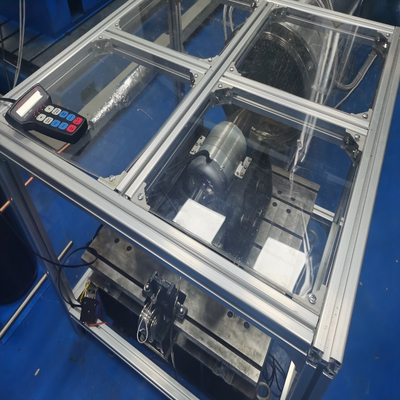

Nền tảng thử nghiệm lắp đặt động cơ turbojet được sử dụng để thử nghiệm lực đẩy động cơ turbojet; Nền tảng thử nghiệm chủ yếu bao gồm một slide kháng cự thấp, nắp động cơ,và thiết bị đo lực đẩy.
1. Bàn trượt kháng cự thấp:
Nền tảng trượt được chia thành một cơ sở và một nền tảng trượt, và một đường sắt trượt đường thẳng có hệ số ma sát thấp được lắp đặt giữa cơ sở và nền tảng trượt;Cơ sở có thể trực tiếp đậu với máy tính bảng; Các mặt phẳng giữa cơ sở và nền tảng trượt được gia công để đảm bảo rằng sự phẳng của mỗi mặt phẳng không ít hơn 0,02mm.
Đường sắt trượt mang đường thẳng được lắp đặt ở đáy của nền tảng trượt đảm bảo sự song song tương đối trong quá trình lắp đặt và sự song song của đường sắt trượt được đảm bảo là ≤ 0.02mm thông qua chế biến và định vị cơ khí.
2Thiết bị đo lực đẩy:
Thiết bị đo lực đẩy chủ yếu bao gồm các cảm biến và đầu nối đo lực đẩy chính xác cao của HBM của Đức, với độ chính xác cảm biến không thấp hơn mức C3.Thiết bị đo được kết nối trực tiếp với nền tảng trượt theo đường thẳng, đo chính xác lực đẩy / căng của nền tảng khi nó có xu hướng di chuyển; nền tảng được trang bị 2 bộ thiết bị đo lực đẩy, được lắp đặt ở cả hai đầu của đáy nền tảng;Một bộ được sử dụng để đo, và bộ khác được sử dụng để đo hiệu chuẩn.

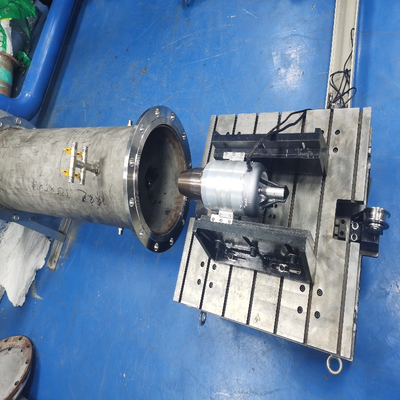

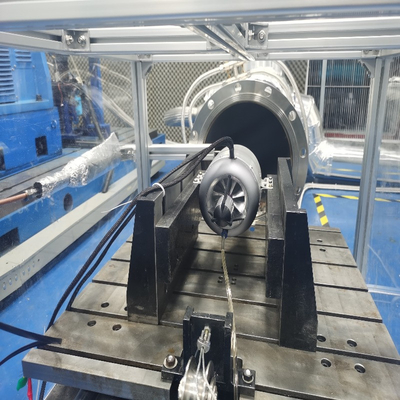

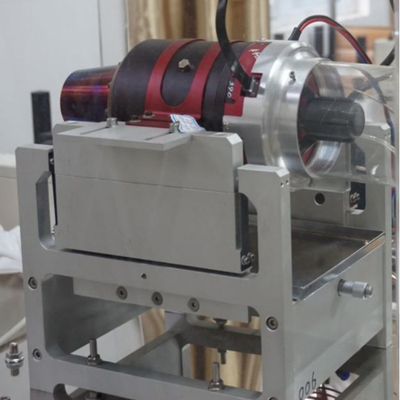

3. Ức gắn động cơ:
Nằm cài đặt được làm bằng hợp kim nhôm chất lượng cao được xử lý như một toàn bộ, đảm bảo độ cứng và sức mạnh tổng thể của nó; Một đầu của nắp được cố định trên nền tảng trượt,và đầu kia được kết nối với động cơMột bộ điều hợp được lắp đặt trên bracket, và khi người dùng thay thế động cơ, họ chỉ cần thay thế bộ điều hợp để đáp ứng nhu cầu kết nối và thử nghiệm của các động cơ khác nhau.
Các thông số kỹ thuật
| Phạm vi thử nghiệm lực đẩy | 0-200kgf |
| Độ chính xác thử nghiệm tổng thể | ± 0,2% FS |
| Lối xích | 120kg |
| Cấu trúc | 500*500mm |
| Khối lượng bên trong | 1.4m3 |
| Kích thước bên trong | Khoảng 1000 × φ 550mm (chiều dài × đường kính) |
| Kích thước bên ngoài | 1275mmx φ 700mm (chiều dài × đường kính) |
| Kháng nhiệt | -50oC~+350oC |
| Kháng áp | 10kPa ~ 250kPa |
| Phạm vi đo nhiệt độ | 0-800oC |
| Độ chính xác đo nhiệt độ | ± 2,0oC |
| Phạm vi đo áp suất | 0-120Kpa |
Cấu trúc và thành phần
Cấu trúc cabin độ cao
1- Bức tường bên trong phòng thí nghiệm: Được làm bằng tấm thép không gỉ chống nam châm tiên tiến;
2. bề mặt bên ngoài của cabin: phủ bằng bột mạnh;
3. Niêm phong: Sử dụng niêm phong cao su silicone tiên tiến, nó có thể được thử nghiệm trong một thời gian dài;
4- Vật liệu cách nhiệt cabin: Được làm từ bọt polyurethane chống cháy và bông sợi thủy tinh, có hiệu quả cách nhiệt tốt.
5. Cánh cửa cabin: Nó sử dụng một vòng mở tay và được trang bị một cơ chế khóa bằng tay;
6. ngoại hình: Cửa là màu xanh RAL5015, và cabin là màu xám RAL7035;
7Cửa sổ quan sát: bao gồm nhiều lớp kính chống nổ, có đặc điểm chống nhiệt, chống đông lạnh, chống sương, và khả năng truyền ánh sáng tốt;
8Thiết bị chiếu sáng: Thiết bị chiếu sáng được lắp đặt bên trong hộp thử nghiệm và sử dụng điện áp an toàn.
9Các vật liệu cách nhiệt, chất làm mát, dầu bôi trơn, v.v. của cabin đáp ứng các yêu cầu môi trường, và chất làm mát và dầu bôi trơn sẽ được xử lý để ngăn ngừa rò rỉ;
Dòng xả
ống xả bao gồm một phần thích ứng, một phần đo lường, một bộ làm mát khí thải, ống lắc và ống kết nối.và thân máy làm mát xả được xử lý như một toàn bộ sử dụng 304 thép không gỉ, và kết nối được thực hiện bằng sườn lỏng. các đường ống khác được làm từ 304 ống thép không gỉ và hàn với sườn. có đo nhiệt độ 8 điểm, đo áp suất tĩnh, đo nhiệt độ 8 điểm, đo áp suất tĩnh, đo nhiệt độ 8 điểm, đo áp suất tĩnh, đo nhiệt độ 8 điểm, đo áp suất tĩnh, đo nhiệt độ 8 điểm, đo áp suất tĩnh.và các kết nối đo áp suất tổng thể được sắp xếp đồng đều dọc theo chu vi trên phần đoCác kết nối sử dụng vây để phân tán nhiệt để đảm bảo rằng nhiệt độ của ghế cảm biến không vượt quá 70 oC.Sự mở rộng nhiệt và co lại của đường ống được hấp thụ bởi các đường ống sóngĐường ống thông qua một cấu trúc cách nhiệt bao gồm ba lớp 304 tấm thép không gỉ để cách nhiệt.
Đường ống hút không khí
Bơm đo dung lượng động cơ được sử dụng để đo tổng áp suất, áp suất tĩnh, nhiệt độ tổng thể và các thông số khác của dung lượng động cơ.Độ kính của phần đo này là DN150, và tốc độ lưu lượng tối đa dưới 20m/s.
Bơm đo hút động cơ sử dụng một lỗ tường để đo áp suất tĩnh, một đầu dò để đo áp suất tổng thể và một nắp nhiệt độ tổng thể để đo nhiệt độ tổng thể.Các đầu nang đo nhiệt độ tổng thể và thăm dò đo áp suất tổng thể được sắp xếp theo một cách từng bước.
Việc kết nối ống đo dung lượng động cơ đòi hỏi một ống kết nối điều chỉnh. Đối với các thử nghiệm động cơ khác nhau, vị trí của ống đo dung lượng khác nhau,do đó, ống kết nối điều chỉnh cho các thử nghiệm động cơ khác nhau cũng khác nhau và cần phải được thực hiện đặc biệt.
