Thông tin chi tiết sản phẩm:
|
| Sức mạnh: | 180KW | Tốc độ định số: | 4000 vòng / phút |
|---|---|---|---|
| độ chính xác mô-men xoắn: | ±0,1%FS | độ chính xác tốc độ: | ±1vòng/phút |
| Chế độ làm mát: | Làm mát bằng không khí cưỡng bức | chế độ bôi trơn: | Dầu mỡ |
| định mức mô-men xoắn: | 1500n · m | quá tải: | 120% |
| Làm nổi bật: | Lực kế tốc độ cao CMC,Lực kế tốc độ cao 100 KW,Lực kế một chiều 100 KW |
||

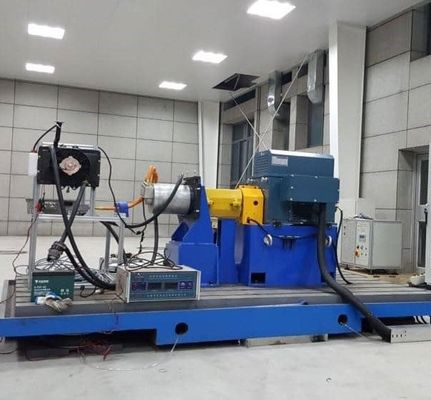

SSCH180-4000/15000 Thang thử động cơ năng lượng mới
SSCH180-4000/15000 Đường thử động cơ động cơ năng lượng mới
Trong lĩnh vực xe thương mại năng lượng mới và xe chở khách cao cấp, động cơ 180 kW đang trở thành cấu hình chủ đạo của hệ thống truyền động.Hiệu suất của các động cơ công suất cao này trực tiếp ảnh hưởng đến phạm vi và khả năng tải trọng của xeBàn thử động cơ động cơ năng lượng mới 180 kW được thiết kế chính xác như một "địa điểm thử nghiệm hiệu suất" cho loại động cơ này,đảm bảo hoạt động ổn định của động cơ công suất cao trong các kịch bản ứng dụng phức tạp thông qua mô phỏng hoàn toàn và thu thập dữ liệu chính xác.
Thang thử động cơ được thiết kế với một phạm vi điện lõi 180 kilowatt,có thể mô phỏng các điều kiện cực đoan như leo xe thương mại (độ dốc ≥ 30%) và xe chở hành khách tốc độ cao (tốc độ > 160km/h), và cũng có khả năng kiểm tra dòng năng lượng hai chiều. Khi động cơ ở trạng thái sản xuất năng lượng (chẳng hạn như khi xe phanh xuống dốc),Thang thử nghiệm có thể cung cấp điện tái tạo trở lại lưới với tỷ lệ phục hồi năng lượng hơn 95%, giảm chi phí tiêu thụ năng lượng của thử nghiệm và tái tạo kịch bản quản lý năng lượng của xe một cách thực tế.
SSCH180-4000/15000 Thang thử động cơ năng lượng mới Các thành phần
1Động cơ không đồng bộ 180kW AC
•
Động cơ không đồng bộ 180kW AC, mô-men xoắn tối đa 1200N · m (@ 1500r/min), được trang bị cảm biến mô-men xoắn chính xác cao (số chính xác ± 0,1%FS),có thể tải các đường cong kháng động trong thời gian thực để mô phỏng biến động mô-men xoắn khi một xe tải hạng nặng leo dốc
•
Nó được trang bị một biến tần ba cấp với tần số chuyển đổi lên đến 10kHz, cho phép điều chỉnh trơn tru tốc độ động cơ trong phạm vi 0-15000r/min

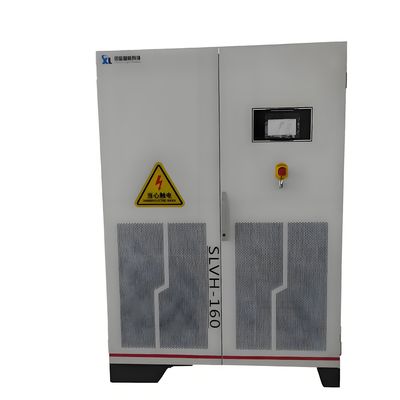

2. Hệ thống cung cấp điện DC hai chiều
•
Năng lượng: 200kW, phạm vi điều chỉnh điện áp: 200-850V, hỗ trợ ba chế độ điều khiển: điện áp không đổi / dòng điện không đổi / điện năng không đổi
•
Nó được trang bị thuật toán mô phỏng pin lithium tích hợp, có thể tái tạo các đặc điểm xả pin dưới các trạng thái SOC khác nhau,chẳng hạn như điều kiện làm việc thực tế khi kháng cự bên trong của pin tăng ở nhiệt độ thấp (-30 ° C)

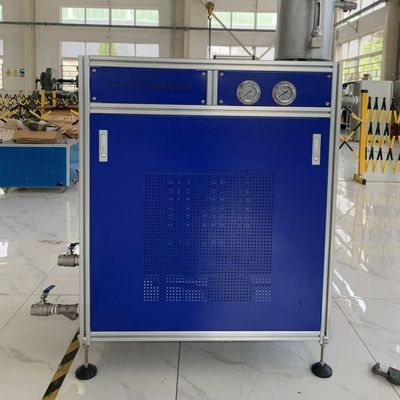

3Hệ thống lưu thông làm mát phức tạp
•
Vòng tròn chính sử dụng dung dịch nước ethylene glycol để làm mát, với phạm vi điều khiển dòng chảy 5-50L / phút và độ chính xác điều khiển nhiệt độ ± 0,5 ° C
•
Động cơ thử nghiệm và động cơ thử nghiệm được thiết kế với các mạch làm mát riêng biệt để tránh nhiễu kết nối nhiệt trong điều kiện nhiệt độ cao

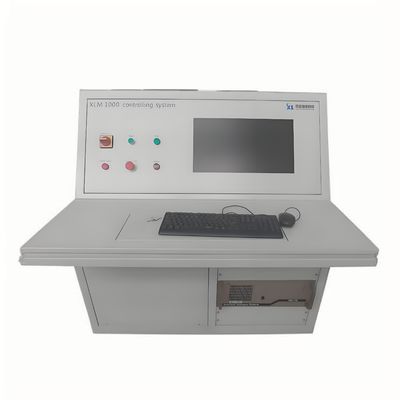

4. Nền tảng đo lường và điều khiển thông minh
•
Hệ thống máy tính trên được phát triển dựa trên Windows tích hợp các thư viện tình trạng tiêu chuẩn như chu kỳ thử nghiệm xe thương mại C-WTVC và chu kỳ thử nghiệm xe chở khách NEDC
•
Nó có thể thu thập hơn 20 thông số như mô-men xoắn, tốc độ, điện áp và dòng điện trong thời gian thực.Tần số lấy mẫu dữ liệu đạt 10kHz và nó hỗ trợ giao tiếp thời gian thực với các thiết bị bên ngoài thông qua bus CAN
SSCH180-4000/15000 Thang thử động cơ động cơ năng lượng mới
| Mô-đun hệ thống | Thông số kỹ thuật |
| Máy đo động lực |
Sức mạnh định số: 180kW; Tốc độ tối đa: 15000r/min; Vòng quay tối đa: 1500Nm |
| Nguồn cung cấp điện DC |
Phạm vi điện áp: 200-850V; Dòng điện tối đa: 300A; Độ chính xác điều chỉnh: ± 0,5% |

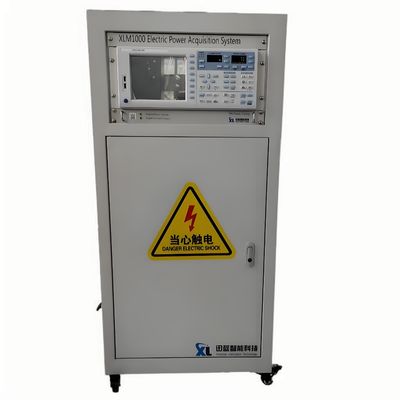

| Máy phân tích công suất |
Độ chính xác đo điện áp: 0,05% FS; Độ chính xác đo hiện tại: 0,02%FS; Phạm vi đo nhân số điện: -1 đến +1 |
| Hệ thống làm mát |
Công suất làm mát tối đa: 30kW; Phạm vi điều khiển nhiệt độ: -10 °C đến 120 °C; Độ chính xác điều khiển dòng chảy: ± 1%
|
| Phản ứng năng động |
Thời gian phản ứng bước mô-men xoắn: < 5 ms; Thời gian ổn định tốc độ: < 20ms |
SSCH180-4000/15000 Thang thử động cơ động cơ năng lượng mới
1Khả năng mô phỏng tải năng động cao
Thông qua thuật toán tải mô-men xoắn thời gian thực, cảnh thay đổi mô-men xoắn đột ngột của xe ở giai đoạn khởi động (0-50km / h gia tốc) có thể được tái tạo,và biến động mô-men xoắn được kiểm soát trong phạm vi ± 10,5%, đáp ứng các yêu cầu thử nghiệm hiệu suất động của bộ điều khiển động cơ.
2. Mô phỏng môi trường nhiệt độ rộng
Với một buồng môi trường tùy chọn từ -40 ° C đến 120 ° C và kiểm soát độ ẩm (20% đến 95% RH),nó có thể kiểm tra sự suy giảm hiệu suất của động cơ trong các khu vực cực lạnh (như mùa đông ở Đông Bắc Trung Quốc) và nhiệt đới nhiệt độ cao, với độ chính xác thử nghiệm nhiệt độ tăng ± 1 ° C.
3Chức năng kiểm tra phun lỗi
Hệ thống hỗ trợ mô phỏng hơn 10 loại lỗi phổ biến như mạch ngắn giữa các động cơ và lỗi cảm biến,Giúp các nhà phát triển tối ưu hóa các chiến lược điều khiển dung nạp lỗi cho động cơ và cải thiện an toàn của các hệ thống động cơ trên tàu.
4. Nền tảng phân tích dữ liệu thông minh
Công cụ tạo MAP hiệu suất động cơ tích hợp có thể tự động vẽ bản đồ đám mây hiệu suất cho các khoảng thời gian tốc độ - mô-men xoắn khác nhau,hỗ trợ phân tích so sánh với dữ liệu động cơ so sánh ngành, và hỗ trợ các nhóm R & D trong việc tối ưu hóa các giải pháp thiết kế.
SSCH180-4000/15000 Thang thử động cơ động cơ năng lượng mới
1- Kiểm tra động cơ lái xe thương mại
Nó áp dụng cho việc xác minh hiệu suất của động cơ truyền động cho xe buýt điện thuần túy 8-12 mét và xe logistics 4,5-18 tấn, và có thể hoàn thành tất cả các thử nghiệm như công suất định lượng,hiệu suất và khả năng quá tải như quy định trong GB/T 18388-2021.
2Nghiên cứu và phát triển động cơ xe hành khách cao cấp
Support motor system testing for four-wheel drive high-performance electric vehicles (such as models that can accelerate from 0 to 100km/h in less than 3 seconds) and simulate motor thermal management performance under conditions such as continuous rapid acceleration and high-speed cruising.
3. Hệ thống động lực xe đặc biệt
Cung cấp các giải pháp thử nghiệm cho động cơ mô-men xoắn lớn tốc độ thấp của các phương tiện đặc biệt như xe buýt sân bay và máy kéo cảng,có khả năng hoàn thành các thử nghiệm độ bền trong điều kiện tải trọng nặng trong hơn 10 giờ.
4. Phát triển điều khiển động cơ phù hợp
Các thông số phù hợp giữa động cơ và bộ điều khiển có thể được tối ưu hóa thông qua băng ghế, chẳng hạn như tối ưu hóa các thông số điều khiển vector ở 18000r / min trong điều kiện tốc độ cao,có thể tăng hiệu suất động cơ trong vùng tốc độ cao 3-5%, trực tiếp tăng phạm vi tốc độ cao của xe.
Thông tin tham số của các mô hình dòng SSCH
| Mô hình | Sức mạnh (KW) | Vòng xoắn (Nm) | Tốc độ định số (rpm) | Tốc độ tối đa (rpm) | Độ chính xác đo mô-men xoắn |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 0.2% FS |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 0.2% FS |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 0.2% FS |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 0.2% FS |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 0.2% FS |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 0.2% FS |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 0.2% FS |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 0.2% FS |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 0.2% FS |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 0.2% FS |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 0.2% FS |
| Có thể tùy chỉnh | |||||
