Thông tin chi tiết sản phẩm:
|
| Phạm vi đo: | 500Nm | Lớp chính xác: | 0,2% |
|---|---|---|---|
| tốc độ làm việc: | 0-15000 vòng / phút | Khả năng quá tải: | 120% |
| Tần số đáp ứng: | 500 μ s | Lỗi: | <0,1% |
| Độ ẩm tương đối: | <90% rh | Vật liệu chống điện: | ＞ 200MΩ |
| Làm nổi bật: | Cảm biến mô-men xoắn mặt bích 200Nm,Cảm biến mô-men xoắn mặt bích kỹ thuật số,Cảm biến mô-men xoắn mặt bích CMC |
||

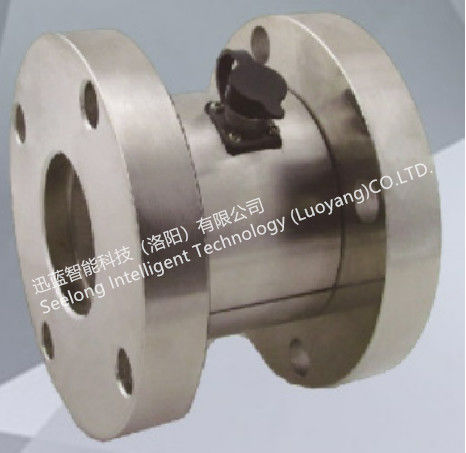

Mặt bích mô-men xoắn kỹ thuật số 200Nm 15000 vòng / phút để kiểm tra động cơ và truyền động
Mặt bích mô-men xoắn kỹ thuật số 200Nm 15000 vòng / phút để kiểm tra động cơ và truyền động
Cảm biến mô-men xoắn
Cảm biến mô-men xoắn mặt bích sử dụng thiết kế kết nối mặt bích nhỏ gọn của máy.Một đầu của rôto được lắp vào đầu truyền, đầu kia được nối trực tiếp với đầu tải, có thể dễ dàng lắp đặt vào hệ thống truyền động.Ngoài ra, cảm biến còn được tích hợp đơn vị đo tốc độ.Cảm biến mô-men xoắn mặt bích có thể được lắp đặt trực tiếp trên thiết bị truyền động.Vòng stato được cố định trên vòng ngoài của rôto quay và được đỡ bởi đế stato.Khối lượng cảm biến, kích thước, vật liệu, hệ thống đo lường và truyền tín hiệu được thiết kế đặc biệt cho các điều kiện gian hàng thử nghiệm động cơ khắc nghiệt và phức tạp.
Tính năng sản phẩm
Thông số kỹ thuật
Dải đo | 0 ± 50N.m ± 100N.m ± 200N.m ± 500N.m ± 1000N.m ± 2000N.m ± 5000N.m ± 1 万 Nm | ||
Tín hiệu đầu ra | 5-15KHZ 0-10V 4-20mA | Công suất quá tải | 120% |
Sự chính xác | 0,5% 0,2% | Nguồn cấp | 24VDC |
Tốc độ hoạt động tối ưu | 0-15000 vòng / phút
| Tần suất phản hồi
| 500μs |
Vật liệu chống điện | ＞ 200MΩ | Không trôi
| ＜ 0,5% |
Lặp đi lặp lại | ＜ 0,1% | Tuyến tính | ＜ 0,1% |
Lỗi | ＜ 0,1% | Nhiệt độ môi trường | -40-60 ℃ |
Độ ẩm tương đối | ＜ 90% RH | Phạm vi nhiệt độ | -10-70 ℃ |
Biên độ của máy phát | 10V | Phạm vi nhiệt độ lưu trữ | -25-80 ℃ |
Công suất tiêu thụ của đầu dò | ≈4W | Mức tiêu thụ hiện tại của cảm biến | 100MA |
Vỏ cảm biến
| Nhôm anốt hóa mạnh mẽ | Thời gian đáp ứng của sóng biến dạng động của máy đo biến dạng | 3.2X10-6 giây |
Bố trí
