SYJ-d60-120 5000 vòng / phút Bàn kiểm tra vòng bi để đo vòng bi với đường kính bên trong 60-120mm

SYJ-D60-120 Các thành phần chính của Băng ghế kiểm tra mang

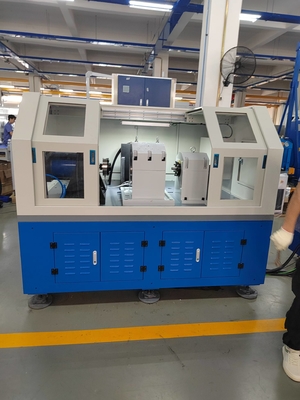

S SYJ-D60-120 Máy kiểm tra vòng sống chủ yếu bao gồm giường, thân thử, hệ thống truyền động, hệ thống tải, hệ thống bôi trơn, hệ thống làm mát không khí, hệ thống điều khiển điện và phần mềm, như trong Hình 1.

Hình 1 (Cấu hình tổng thể của băng ghế kiểm tra ổ trục đường sắt)

1) Ma trận

CácMa trận, được coi là cơ sở của băng ghế kiểm tra ổ trục đường sắt, được làm bằng sắt dẻo, có thể đảm bảo tính ổn định của băng ghế kiểm tra trong vòng quay tốc độ cao và hoạt động tải lớn.

2) thân xe kiểm tra cơ thể

CácThử nghiệm thân xelà một phần cốt lõi của băng ghế kiểm tra ổ trục đường sắt và cấu trúc của nó là chìa khóa cho công nghệ băng ghế kiểm tra đường sắt. CácThử nghiệm thân xeBao gồm một thiết bị tải, hệ thống trục thử nghiệm, ổ trục thử nghiệm, cơ chế tải, v.v.

Hình 2

Kiểm tra công cụ mang

3) Hệ thống ổ đĩa

Động cơ lái xe áp dụng một động cơ servo, áp dụng điều khiển vòng kín tốc độ. Động cơ truyền tốc độ và mô -men xoắn cho trục chính thử nghiệm. Công suất động cơ là 37kW, và đường cong đặc trưng của động cơ như sau.

Đáp ứng các đặc điểm thử nghiệm: Phạm vi tốc độ điều khiển động cơ 100 ± 2000 vòng / phút.

Đường cong đặc trưng của động cơ servo

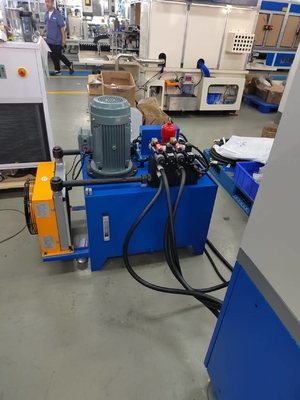

4) Hệ thống tải

Hệ thống tải áp dụng chế độ vòng kín van servo thủy lực. Hệ thống tải thủy lực sẽ được đặt bên ngoài thân xe thử nghiệm, thuận tiện cho việc bảo trì và tản nhiệt. Hệ thống tải thủy lực là một phần quan trọng của hệ thống tải servo kín điện.

5) Hệ thống bôi trơn

Hệ thống bôi trơn là hệ thống bôi trơn mang thiết bị. Để đáp ứng các yêu cầu bôi trơn cho vòng bi thiết bị, hệ thống bôi trơn phải được trang bị máy bơm dầu cung cấp và trả lại.

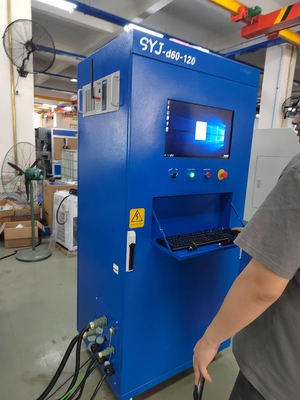

6) Hệ thống điều khiển và các bộ phận điện

Hệ thống điều khiển bao gồm bộ điều khiển lập trình OMRON, thiết bị đầu cuối điều khiển có thể lập trình, đơn vị truyền động chuyển đổi tần số, các cảm biến khác nhau (nhiệt độ, tốc độ, áp suất, rung động), động cơ, v.v.

7) Hệ thống làm mát không khí

Quạt lưu lượng trục sử dụng quạt dòng chảy trục cực thấp được sản xuất bởi Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, với thể tích không khí 15800 m3/h, tốc độ gió 10M/s và tốc độ cung cấp không khí được kiểm soát.

SYJ-D60-120 5000 RPM Các thông số kỹ thuật của Băng ghế dự bị

SYJ-D60-120 5000 RPM Băng ghế kiểm traĐặc trưng

1) Yêu cầu năng lượng: Nguồn cung cấp đầu vào là AC220V ba pha một pha ± 10% 50Hz.

2) Bảo vệ rò rỉ: Bảo vệ rò rỉ loại hiện tại, IΔN ≤30mA, thời gian hoạt động ≤0.1S, dung lượng 10A.

3) Thống đốc: Được trang bị Thống đốc động cơ tốc độ AC, để cung cấp sức mạnh điều chỉnh cho động cơ.

4) Trình thu thập dữ liệu: Trình thu thập dữ liệu được cấu hình để thu thập dữ liệu thử nghiệm.

5) Cơ chế thí nghiệm: bao gồm cả cuộn có đường kính danh nghĩa, nhịp, loại ổ trục, ghế mang cuộn có thể di chuyển, thiết bị tải xuyên tâm mang, v.v.

6) Cảm biến: Được trang bị nhiều cảm biến, bao gồm cảm biến tải trọng xuyên tâm, cảm biến tải trọng tâm tổng, cảm biến tải trọng trục, cảm biến tải trục chịu lực bên trái và phảiQuảng cáo.

SYJ-D60-120 5000 RPM Băng ghế kiểm tra Khu vực ứng dụng

Bao gồm sản xuất ổ trục và các ngành công nghiệp có yêu cầu cao về độ tin cậy: sản xuất ổ trục (R & D, kiểm tra chất lượng), ô tô (bánh xe/vòng bi hộp số), hàng không vũ trụ (vòng bi động cơ), vận chuyển đường sắt (vòng bi)
