Hệ thống băng thử động cơ điện với động cơ diesel 315kW SSCD315-1500-3800

Hệ thống Bàn thử nghiệm Động cơ Diesel 315kW SSCD315-1500-3800 với Máy đo công suất điện



1. Mô tả Hệ thống Bàn thử nghiệm Động cơ Diesel 315kW SSCD315-1500-3800 với Máy đo công suất điện

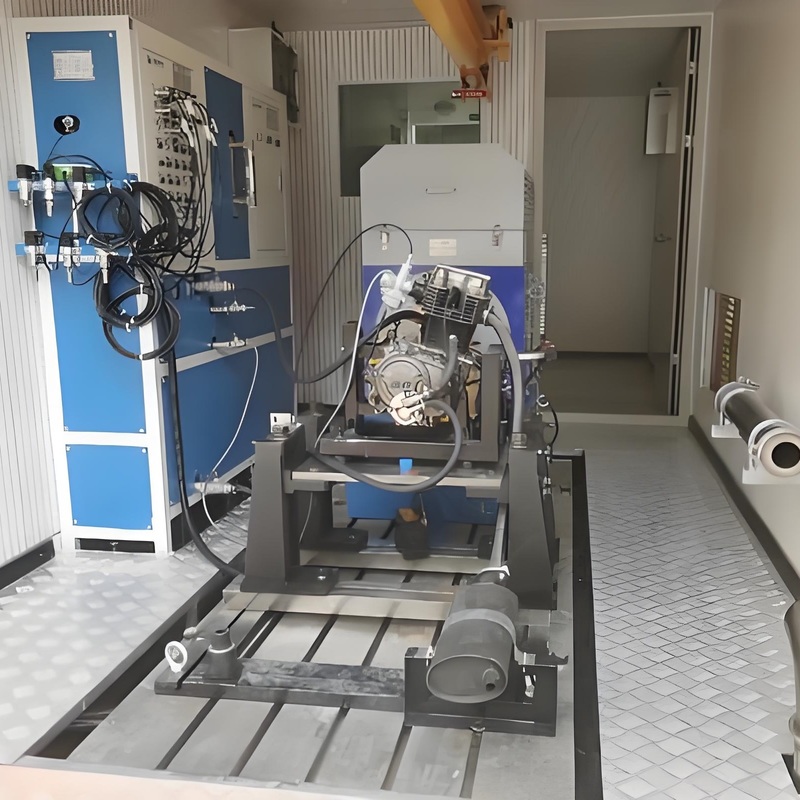

Hệ thống bàn thử nghiệm động cơ diesel 315kW SSCD315-1500-3800 là một giải pháp thử nghiệm tích hợp được thiết kế đặc biệt để thử nghiệm hiệu suất động cơ diesel và xác minh sự tuân thủ. Sử dụng máy đo công suất điện AC làm đơn vị thử nghiệm cốt lõi và hệ thống biến tần tần số thay đổi chủ động bốn góc phần tư nhập khẩu làm trung tâm điều khiển, hệ thống không chỉ tự hào có khả năng hoạt động bốn góc phần tư mà còn trực tiếp đưa năng lượng được tạo ra trong quá trình thử nghiệm trở lại lưới điện, cho phép tái chế năng lượng hiệu quả. Hơn nữa, với hệ thống đo lường và điều khiển XLE-1000 là mô-đun điều khiển cốt lõi, nó tự động thực hiện các yêu cầu quy định của quốc gia và các chu kỳ thử nghiệm do khách hàng xác định. Nó cũng tích hợp liền mạch các thiết bị phụ trợ bên ngoài như đồng hồ đo mức tiêu thụ nhiên liệu tức thời và bộ điều nhiệt. Hệ thống thu thập dữ liệu đi kèm thu thập các thông số vận hành động cơ khác nhau trong thời gian thực, hoàn thành việc ghi dữ liệu, phân tích, xử lý, trực quan hóa và tạo báo cáo thử nghiệm tự động, cung cấp hỗ trợ thông minh cho toàn bộ quá trình thử nghiệm động cơ.





2. SSCD315-1500-3800 315kWTiêu chuẩn tham chiếu của Hệ thống Bàn thử nghiệm Máy đo công suất điện Động cơ Diesel



1) GB17691-2018 "Giới hạn phát thải và Phương pháp đo các chất gây ô nhiễm từ Xe diesel hạng nặng": Tiêu chuẩn bắt buộc quốc gia được xây dựng đặc biệt để thử nghiệm hiệu suất phát thải của động cơ diesel.



2) GB/T 18297-2001 "Phương pháp thử nghiệm hiệu suất động cơ ô tô": Tiêu chuẩn quốc gia được khuyến nghị, áp dụng cho tất cả các loại động cơ ô tô bao gồm diesel và xăng.



3) GB/T 17692-2003 "Phương pháp thử nghiệm công suất ròng của động cơ ô tô và động cơ truyền động": Tiêu chuẩn quốc gia được khuyến nghị, áp dụng cho tất cả các loại động cơ ô tô (bao gồm động cơ diesel và xăng).



3. SSCD315-1500-3800 315kWCác thành phần của Hệ thống Bàn thử nghiệm Máy đo công suất điện Động cơ Diesel



Hệ thống bàn thử nghiệm động cơ diesel 315kW SSCD315-1500-3800 bao gồm 9 đơn vị cốt lõi và các mô-đun tùy chọn. Các chức năng và cấu hình của từng đơn vị như sau:



1)Đơn vị máy đo công suất cốt lõi (máy đo công suất điện): được trang bị động cơ AC và mặt bích mô-men xoắn HBM ở đầu ra, thu thập dữ liệu mô-men xoắn động cơ và hỗ trợ phân tích hiệu suất công suất;

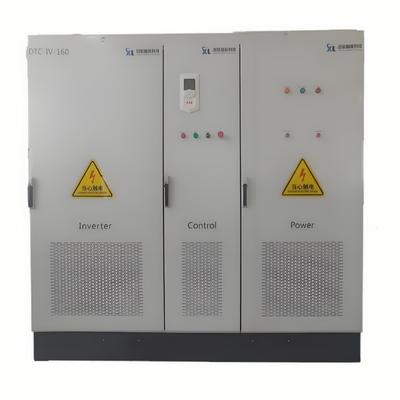

2)Bộ điều khiển chuyển đổi tần số (hệ thống biến tần chuyển đổi tần số): sử dụng bộ điều khiển chuyển đổi tần số ABB ACS880 với công nghệ DTC và hoạt động với máy đo công suất để cung cấp các giải pháp phát hiện và điều khiển hiệu suất cao và tiêu thụ năng lượng thấp;

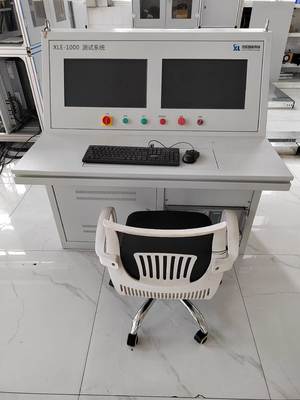

3)Bộ điều khiển chính và xử lý dữ liệu (hệ thống đo lường và điều khiển XLE1000): Được trang bị phần mềm Xunlan XLE1000, nó tích hợp điều khiển thử nghiệm và xử lý dữ liệu, tự động thực hiện các chu kỳ thử nghiệm và quản lý và điều khiển các quy trình một cách thông minh;



4)Bộ phận thu thập thông số (hệ thống thu thập dữ liệu): Chứa các cảm biến và mô-đun nhiệt độ/áp suất, thu thập các thông số xi lanh, mạch dầu và mạch nước của động cơ và truyền chúng đến XLE1000 để hiển thị, lưu trữ và phân tích dữ liệu;



5)Bộ điều khiển nhiệt độ (thiết bị nhiệt độ không đổi chất làm mát): cấu trúc vòng kín, PLC điều khiển nhiệt độ đầu vào nước, hỗ trợ giao tiếp RS485 và đảm bảo nhiệt độ môi trường thử nghiệm ổn định;



6)Bộ phận thử nghiệm mức tiêu thụ nhiên liệu (hệ thống đồng hồ đo mức tiêu thụ nhiên liệu tức thời): đo mức tiêu thụ nhiên liệu tức thời/trung bình, thích ứng với nhiều tình huống thử nghiệm và tự động thu thập dữ liệu thông qua truy cập RS485 vào hệ thống điều khiển chính;



7)Bộ phận thử nghiệm khí thải (máy đo độ đục): Chọn Thương hiệu AVL để kiểm tra khói thải động cơ và hỗ trợ thử nghiệm tuân thủ khí thải;



8)Bộ phận điều khiển bướm ga (bướm ga điện tử): đầu ra điện áp kép (0-5V/0-2.5V có thể điều chỉnh) để điều khiển chính xác độ mở bướm ga;



9)Bộ phận thử nghiệm độ kín khí (máy đo rò rỉ piston): cấu trúc hai bình, lắp đặt di động/trên cao, phát hiện rò rỉ piston và đánh giá độ kín khí của động cơ;



10) Mô-đun tùy chọn (bộ điều nhiệt bộ làm mát trung gian): Đối với động cơ tăng áp, nó điều khiển chính xác nhiệt độ bộ làm mát trung gian để đảm bảo dữ liệu thử nghiệm chính xác.



4.315kWThông số kỹ thuật của Máy đo công suất điện Động cơ Diesel



Thông số	Chỉ số kỹ thuật
Nhà sản xuất động cơ	Seelong
Công suất định mức	315kW
Mô-men xoắn định mức	2005Nm
Tốc độ định mức	1500rpm
Tốc độ tối đa	3800rpm
Phạm vi tốc độ mô-men xoắn không đổi	0-1500rpm
Phạm vi tốc độ công suất không đổi	1500-3800rpm
Mẫu cảm biến mô-men xoắn	T40B
Nhà sản xuất cảm biến mô-men xoắn	HBM
Phạm vi cảm biến mô-men xoắn (Nm)	0-2500Nm
Cấp chính xác	0.05%FS



5.SSCD315-1500-3800 315kWHệ thống Bàn thử nghiệm Máy đo công suất điện Động cơ DieselƯu điểm cốt lõi



1)Độ chính xác của máy đo công suất đạt đến mức hàng đầu trong ngành: Được trang bị cảm biến mô-men xoắn độ chính xác cao HBM 0,05% FS, nó nắm bắt chính xác những thay đổi nhỏ trong điều kiện vận hành tốc độ thấp, mô-men xoắn cao, đáp ứng các yêu cầu về độ chính xác của các thiết bị hạng nặng như xe thương mại và máy móc xây dựng, đảm bảo độ tin cậy của dữ liệu.



2)Khả năng thích ứng mạnh mẽ với điều kiện vận hành: Hỗ trợ thử nghiệm trên dải tốc độ rộng từ 1500-3800 vòng/phút, mô phỏng các điều kiện vận hành như không tải, tải định mức và thay đổi tải tức thời. Nó phù hợp để thử nghiệm động các động cơ diesel dung tích lớn và bao gồm nhiều tình huống.



3)Hiệu quả tiết kiệm năng lượng đáng kể: Hệ thống chuyển đổi tần số ABB ACS880 và tối ưu hóa phản hồi năng lượng đạt được khả năng truyền năng lượng hiệu quả trở lại lưới điện, giảm mức tiêu thụ năng lượng hơn 30% so với các máy đo công suất truyền thống và giảm đáng kể chi phí thử nghiệm trong quá trình sử dụng lâu dài (đo lường trong phòng thí nghiệm; ứng dụng thực tế bị ảnh hưởng bởi điều kiện vận hành).



4)Vận hành ổn định và hiệu quả: Tích hợp thu thập dữ liệu độ chính xác cao với hệ thống đo lường và điều khiển XLE1000, nó theo dõi các thông số như nhiệt độ, áp suất và mô-men xoắn trong thời gian thực và có tính năng chẩn đoán lỗi tự động (chẳng hạn như bất thường cảm biến và cảnh báo quá tải), đảm bảo hoạt động tải cao trong thời gian dài và giảm thời gian ngừng hoạt động;



5)Khả năng tương thích tiêu chuẩn rộng: Tuân thủ GB/T 18297, GB/T 17692 và GB17691-2018, nó tương thích với nhiều Thương hiệu động cơ diesel trong và ngoài nước và hỗ trợ nhiều thử nghiệm như thử nghiệm khí thải và xác minh độ tin cậy để đáp ứng các nhu cầu khác nhau.



6.SSCD315-1500-3800 315kWHệ thống Bàn thử nghiệm Máy đo công suất điện Động cơ DieselCác lĩnh vực ứng dụng



1)Nghiên cứu và phát triển xe thương mại hạng nặng: Hỗ trợ toàn bộ quá trình thử nghiệm công suất động cơ diesel xe thương mại giúp tối ưu hóa việc kết hợp công suất, cải thiện khả năng tiết kiệm nhiên liệu, đảm bảo tuân thủ các tiêu chuẩn khí thải Trung Quốc VI và đẩy nhanh quá trình phát triển và ra mắt các mẫu xe mới;



2)Xác minh máy móc kỹ thuật: Mô phỏng các thay đổi tải đột ngột và điều kiện tải cao liên tục cho máy xúc và máy chất tải để xác minh độ tin cậy và độ bền của động cơ diesel, cung cấp dữ liệu để tối ưu hóa hiệu suất tổng thể của máy;



3)Kiểm tra công suất tàu thủy: mô phỏng các điều kiện tải thay đổi như tăng tốc và hành trình của tàu để kiểm tra hiệu quả đẩy, mức tiêu thụ nhiên liệu và khí thải của động cơ diesel hàng hải, cung cấp cơ sở cho việc lựa chọn và tối ưu hóa hệ thống điện;



4)Đánh giá bộ máy phát điện: Phát hiện độ ổn định điện áp, dao động tần số và khả năng cung cấp điện liên tục của bộ máy phát điện diesel dưới tải để đảm bảo hoạt động khẩn cấp/hiện trường đáng tin cậy và cung cấp cơ sở tiêu chuẩn để đánh giá chất lượng;



5)Kiểm tra sửa chữa và tái sản xuất: Kiểm tra lại động cơ diesel đã sửa chữa/tái sản xuất, kiểm tra mô-men xoắn, công suất, mức tiêu thụ nhiên liệu, v.v., cung cấp dữ liệu để đánh giá chất lượng và đánh giá hiệu suất và đảm bảo sử dụng an toàn và đáng tin cậy.



7.Danh sáchMô hình



Công suất (KW)	Mô-men xoắn (Nm)	Tốc độ định mức (rpm)	Tốc độ tối đa (rpm)	Độ chính xác đo mô-men xoắn	SSCD15-1000/4000
15	143	1000	3300	0.2%FS	Có thể tùy chỉnh
30	191	1500	3300	0.2%FS	Có thể tùy chỉnh
45	286	1000	3300	0.2%FS	Có thể tùy chỉnh
60	382	1500	3300	0.2%FS	Có thể tùy chỉnh
90	573	1000	3300	0.2%FS	Có thể tùy chỉnh
110	1050	1000	3300	0.2%FS	Có thể tùy chỉnh
160	1019	1000	3300	0.2%FS	Có thể tùy chỉnh
200	1273	1500	3300	0.2%FS	Có thể tùy chỉnh
250	1592	1000	3300	0.2%FS	Có thể tùy chỉnh
300	1910	1000	3300	0.2%FS	Có thể tùy chỉnh
30	191	1500	3800	0.2%FS	Có thể tùy chỉnh
45	286	1500	3800	0.2%FS	Có thể tùy chỉnh
60	382	1500	3800	0.2%FS	Có thể tùy chỉnh
90	573	1500	3800	0.2%FS	Có thể tùy chỉnh
132	840	1500	3800	0.2%FS	Có thể tùy chỉnh
160	1019	1500	3800	0.2%FS	Có thể tùy chỉnh
200	1273	1500	3800	0.2%FS	Có thể tùy chỉnh
250	1592	1500	3800	0.2%FS	Có thể tùy chỉnh
300	1910	1500	3800	0.2%FS	Có thể tùy chỉnh
315	2005	1500	3800	0.2%FS	Có thể tùy chỉnh
355	2260	1500	3800	0.2%FS	Có thể tùy chỉnh
400	2546	1500	3800	0.2%FS	Có thể tùy chỉnh
500	3183	1500	3800	0.2%FS	Có thể tùy chỉnh
8. Giao hàng và Dịch vụ sau bán hàng





9. Câu hỏi thường gặp• Dịch vụ sau bán hàng: Các bộ phận cốt lõi (máy đo công suất, mặt bích mô-men xoắn) được bảo hành một năm và chúng tôi cung cấp hỗ trợ kỹ thuật song ngữ trọn đời bằng cả tiếng Trung và tiếng Anh (thời gian phản hồi ≤ 4 giờ). Phụ tùng được vận chuyển trong nước trong vòng 24 giờ và được giao quốc tế trong vòng 7 ngày. Chúng tôi cũng cung cấp đào tạo người vận hành miễn phí 1,5 ngày (bao gồm một hướng dẫn đặc biệt về thử nghiệm động cơ công suất trung bình) và hỗ trợ gỡ lỗi từ xa (trên máy tính, bao gồm hướng dẫn về cấu hình giải pháp mô-đun).



9. Câu hỏi thường gặpQ: Số lượng đặt hàng tối thiểu cho sự hợp tác của chúng ta là gì?A: Chúng tôi hỗ trợ đơn đặt hàng thử nghiệm nhỏ 1 chiếc cho các sản phẩm có sẵn.
