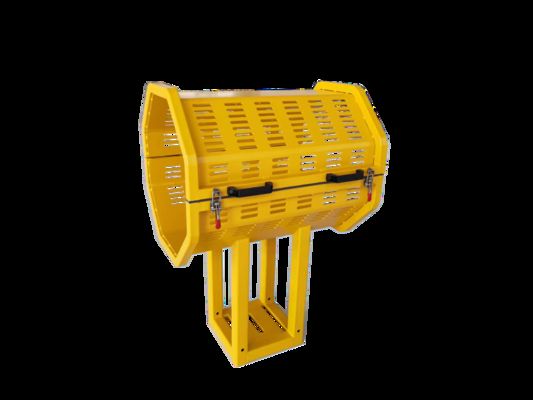

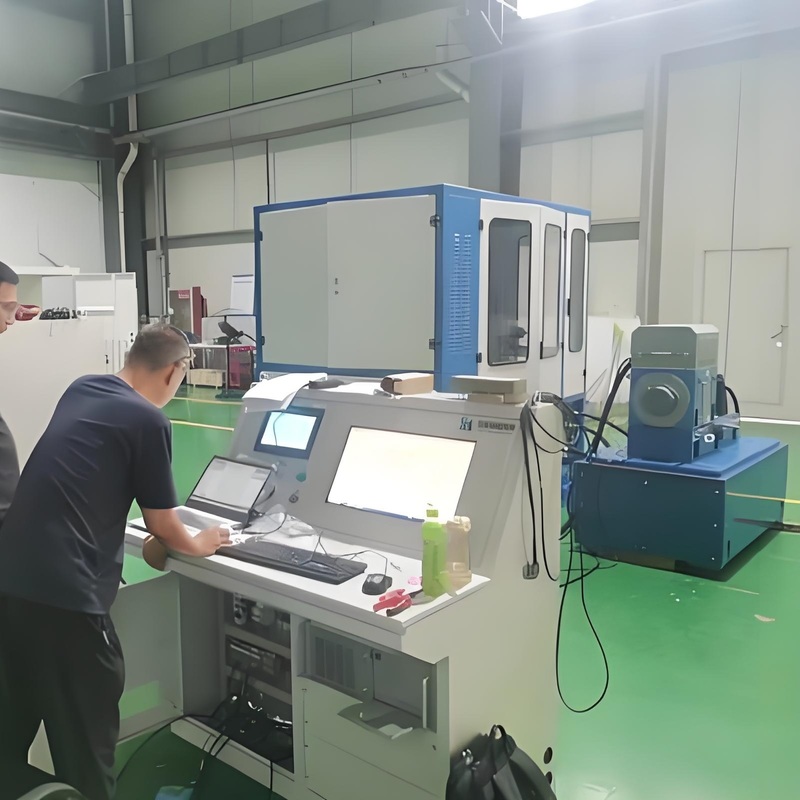

SSCH22-15000-30000 Bàn thử nghiệm động cơ thủy lực 22kW

SSCH22-15000-30000 22kWMáy Đo Thử NghiệmBàn Thử Nghiệm Máy Đo

1.-15000-30000 22kW Máy Đo Hệ Thống Truyền Động Thủy Lực0000 22kW Hệ Thống Truyền Động Thủy Lực Bàn Thử Nghiệm Máy Đo11kW, 7NmTổng quan

Bàn thử nghiệm máy đo hệ thống truyền động thủy lực SSCH22-15000-30000 được thiết kế đặc biệt cho ngành hàng không và thủy lực cao cấp. Nó tích hợp bơm thủy lực hàng không tốc độ cao, máy đo điện tốc độ cao 22kW, mô-đun tải đa chế độ và hệ thống đo lường và điều khiển thông minh. Nó cho phép thử nghiệm hiệu suất toàn diện của các bộ phận thủy lực trong điều kiện áp suất cao (35MPa), tốc độ cao (30.000 vòng/phút) và tải trọng thay đổi. Hệ thống hỗ trợ truyền năng lượng hai chiều (hiệu suất hoàn trả điện của máy đo điện >85%) và, khi kết hợp với mô-đun điều khiển từ xa, cho phép thử nghiệm không người lái. Nó bao gồm hiệu chuẩn hiệu suất, xác minh độ bền và mô phỏng lỗi của bơm thủy lực, bộ truyền động và các bộ phận khác, đáp ứng nhu cầu thử nghiệm độ chính xác cao của ngành hàng không và thủy lực công nghiệp cao cấp.

2.-15000-30000 22kW Máy Đo Hệ Thống Truyền Động Thủy Lực000022kW Hệ Thống Truyền Động Thủy Lực Bàn Thử Nghiệm Máy Đo11kW, 7NmThành phần

Nghiên cứu và phát triển linh kiện thủy lực hàng không vũ trụBơm thủy lực hàng không tốc độ caoCấu hình cốt lõi (máy đo điện)Áp suất định mức 35MPa, lưu lượng 20L/phút, thích ứng với môi trường thủy lực cấp hàng không, với độ ổn định áp suất cao, có thể mô phỏng điều kiện làm việc của nguồn điện cốt lõi của hệ thống thủy lực máy bay và cung cấp nguồn dầu áp suất cao liên tục cho mô-đun tải;

Tiến hành xác minh hiệu suất nhà máy và đánh giá tuổi thọ cho bơm piston áp suất cao (chẳng hạn như bơm thủy lực máy ép phun 35MPa) và động cơ thủy lực tốc độ cao (chẳng hạn như bộ truyền động thủy lực trục chính máy công cụ);Mô-đun bình nhiên liệuCấu hình cốt lõi (máy đo điện)Dung tích khả dụng 70L, phạm vi điều chỉnh tăng áp 0-0.5MPa, phạm vi điều chỉnh áp suất âm -0.1-0MPa, có thể kiểm soát chính xác môi trường áp suất dầu, tránh hiện tượng xâm thực dầu và đảm bảo độ sạch và ổn định của dầu trong điều kiện áp suất cao;

Sử dụng các loại dầu thủy lực hàng không khác nhau (chẳng hạn như MIL-PRF-83282), độ bôi trơn và khả năng chống nhiễm bẩn của dầu ở tốc độ cao và áp suất cao được thử nghiệm để cung cấp hỗ trợ dữ liệu cho việc lựa chọn dầu thủy lực;Máy đo điện 22kWCấu hình cốt lõi (máy đo điện)Bộ phận thử nghiệm công suất cốt lõi, có khả năng điều chỉnh tốc độ vô cấp từ 0-30.000 vòng/phút, hỗ trợ hoạt động quá tải 150%, kiểm soát chính xác mô-men xoắn thông qua tải điện từ và đồng thời thu hồi công suất thử nghiệm trở lại lưới điện.

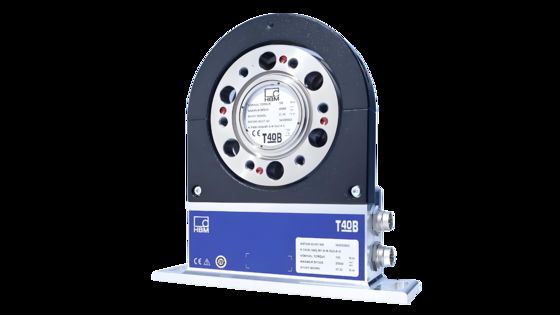

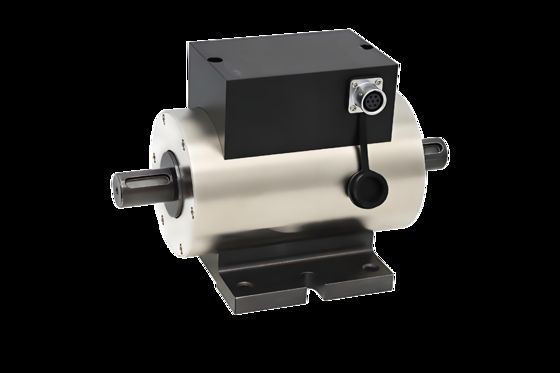

Các trường đại học và viện nghiên cứu sử dụng công nghệ này để nghiên cứu các chủ đề như "tối ưu hóa hiệu quả truyền động thủy lực tốc độ cao" và "mô phỏng lỗi hệ thống thủy lực hàng không", hỗ trợ sự phát triển của các quy trình thử nghiệm tùy chỉnh.Cảm biến mô-men xoắn và tốc độCấu hình cốt lõi (máy đo điện)Phạm vi mô-men xoắn 50Nm, phạm vi tốc độ 30.000 vòng/phút, cấp chính xác ≤0.1% FS, thu thập dữ liệu mô-men xoắn và tốc độ của bơm/động cơ thủy lực theo thời gian thực, cung cấp nguồn dữ liệu có độ tin cậy cao để tính toán hiệu suất;

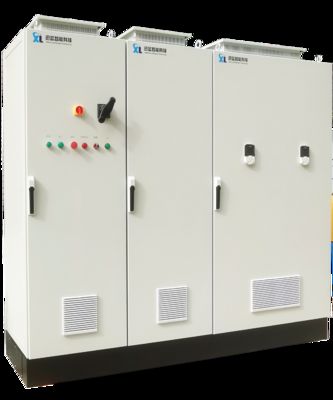

Danh sáchHệ thống biến tầnCấu hình cốt lõi (máy đo điện)Áp dụng điều khiển mô-men xoắn trực tiếp (DTC) với độ chính xác điều khiển là ±0.01Hz; phạm vi nhiệt độ hoạt động từ 0°C đến 40°C, cấp bảo vệ là IP54 và nó có thể hoạt động ở tải đầy đủ ở độ cao dưới 1000m với mức ồn ≤80dB, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt;

Độ tin cậy cao và khả năng thích ứng với môi trườngMô-đun tảiCấu hình cốt lõi (máy đo điện)Có hai loại tải: ① Tải lưu lượng: Điều chỉnh lưu lượng dầu thông qua van tiết lưu và van an toàn để kiểm tra đặc tính áp suất-lưu lượng của bơm thủy lực; ② Tải tuyến tính: Sử dụng bộ truyền động thủy lực để mô phỏng đặc tính tải bề mặt điều khiển máy bay để xác minh hiệu suất phản hồi của các bộ phận thủy lực dưới tải trọng thay đổi qua lại;

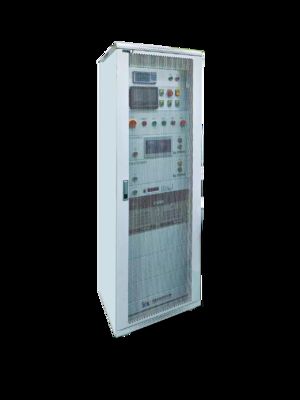

7)Mô-đun đo lường và điều khiểnCấu hình cốt lõi (máy đo điện)Tích hợp một bộ phận thu thập dữ liệu đa kênh (tần số lấy mẫu 500Hz), hỗ trợ thu thập đồng thời hơn 120 thông số bao gồm mô-men xoắn, áp suất, lưu lượng, nhiệt độ, v.v., và tự động tạo ra các đường cong hiệu suất (chẳng hạn như bản đồ hiệu suất bơm) và báo cáo thử nghiệm;

8)Mô-đun điều khiển từ xaCấu hình cốt lõi (máy đo điện)áp dụng kiến trúc lõi kép DSP+FPGA, được trang bị CPU kiến trúc X86 (tần số chính 750MHz, bộ nhớ 512MB, đĩa DOM 4GB), cài đặt sẵn hệ điều hành Win10, hỗ trợ điều khiển từ xa LAN/đám mây của quá trình thử nghiệm và xem dữ liệu, và thực hiện thử nghiệm không cần giám sát.

3. 22kW Máy Đo Hệ Thống Truyền Động Thủy LựcThông sốThông số

.SSCH22-150022kWBench11kW, 7NmTiêu chuẩn trong nước

1) GB/T 3766-2021 Quy tắc chung và yêu cầu an toàn đối với hệ thống truyền động thủy lực và các bộ phận của chúng

2) GB/T 17487-2021 Phương pháp thử nghiệm bơm thủy lực

3) GB/T 7936-2021 "Quy tắc về Mức độ nhiễm bẩn hạt rắn trong dầu truyền động thủy lực"

4) GJB 5203-2003 "Thông số kỹ thuật chung cho Hệ thống và Phụ kiện Thủy lực Hàng không" (áp dụng cho lĩnh vực quân sự/hàng không)

Tiêu chuẩn quốc tế

1) ISO 4413:2010 " Năng lượng chất lỏng thủy lực - Quy tắc chung và yêu cầu an toàn đối với hệ thống và các bộ phận của chúng"

2) ISO 8426:2008

3) SAE ARP 1796A-2018

4) DIN 24313:2019 "Năng lượng chất lỏng thủy lực - Phương pháp thử nghiệm cho bơm" (tiêu chuẩn công nghiệp của Đức, phù hợp với thử nghiệm thủy lực cao cấp)

5.

SSCH22-150022kWHệ Thống Truyền Động Thủy LựcMáy Đo Thử NghiệmBench11kW, 7Nm1)

Nghiên cứu và phát triển linh kiện thủy lực hàng không vũ trụ:Cấu hình cốt lõi (máy đo điện)2)

Tiến hành xác minh hiệu suất nhà máy và đánh giá tuổi thọ cho bơm piston áp suất cao (chẳng hạn như bơm thủy lực máy ép phun 35MPa) và động cơ thủy lực tốc độ cao (chẳng hạn như bộ truyền động thủy lực trục chính máy công cụ);:Cấu hình cốt lõi (máy đo điện)3)

Sử dụng các loại dầu thủy lực hàng không khác nhau (chẳng hạn như MIL-PRF-83282), độ bôi trơn và khả năng chống nhiễm bẩn của dầu ở tốc độ cao và áp suất cao được thử nghiệm để cung cấp hỗ trợ dữ liệu cho việc lựa chọn dầu thủy lực;:Cấu hình cốt lõi (máy đo điện)4)

Các trường đại học và viện nghiên cứu sử dụng công nghệ này để nghiên cứu các chủ đề như "tối ưu hóa hiệu quả truyền động thủy lực tốc độ cao" và "mô phỏng lỗi hệ thống thủy lực hàng không", hỗ trợ sự phát triển của các quy trình thử nghiệm tùy chỉnh.:Cấu hình cốt lõi (máy đo điện)5)

Danh sách:Cấu hình cốt lõi (máy đo điện)6)

Độ tin cậy cao và khả năng thích ứng với môi trường:Cấu hình cốt lõi (máy đo điện)6.

SSCH22-15000-30000 22kW Máy Đo Hệ Thống Truyền Động Thủy LựcBench11kW, 7Nm1)

Nghiên cứu và phát triển linh kiện thủy lực hàng không vũ trụ:11kW, 7Nm2)Cấu hình cốt lõi (máy đo điện):

Tiến hành xác minh hiệu suất nhà máy và đánh giá tuổi thọ cho bơm piston áp suất cao (chẳng hạn như bơm thủy lực máy ép phun 35MPa) và động cơ thủy lực tốc độ cao (chẳng hạn như bộ truyền động thủy lực trục chính máy công cụ);3)Cấu hình cốt lõi (máy đo điện):

Sử dụng các loại dầu thủy lực hàng không khác nhau (chẳng hạn như MIL-PRF-83282), độ bôi trơn và khả năng chống nhiễm bẩn của dầu ở tốc độ cao và áp suất cao được thử nghiệm để cung cấp hỗ trợ dữ liệu cho việc lựa chọn dầu thủy lực;4)Cấu hình cốt lõi (máy đo điện):

Các trường đại học và viện nghiên cứu sử dụng công nghệ này để nghiên cứu các chủ đề như "tối ưu hóa hiệu quả truyền động thủy lực tốc độ cao" và "mô phỏng lỗi hệ thống thủy lực hàng không", hỗ trợ sự phát triển của các quy trình thử nghiệm tùy chỉnh.5)11kW, 7Nm:11kW, 7Nm7.Cấu hình cốt lõi (máy đo điện)ch

Danh sáchMô hìnhCấu hình cốt lõi (máy đo điện)Tốc độ thử nghiệm tối đa

Thích ứng áp suất bơm thủy lựcSSCH11-15000-3500011kW, 7NmSSCH22-15000-30000 ≤30MPa
