SSCD350-1250/4500 350kW Điện động cơ hiệu suất hệ thống băng ghế đệm động cơ

1. SSCD350-1250/4500 350kW Động cơ năng lượng mới Động cơ điện Động lực đo đệm Hệ thống thành phần mô tả



SSCD350-1250/4500 350kW Motor Performance Dynamometer Bench System là một nền tảng thử nghiệm toàn diện hiệu suất cao được thiết kế đặc biệt để thử nghiệm động cơ công suất trung bình và lớn.Hệ thống này tích hợp các mô-đun cốt lõi như một máy đo động lực, một cảm biến mô-men xoắn chính xác cao, một hệ thống đo lường và điều khiển thông minh, và một mô phỏng pin tầm xa,bao gồm toàn diện các nhu cầu xác minh hiệu suất của động cơ truyền động của xe thương mại, động cơ công nghiệp vừa và lớn, và động cơ đặc biệt.



Tên thành phần	Thông số kỹ thuật cơ bản	Thương hiệu

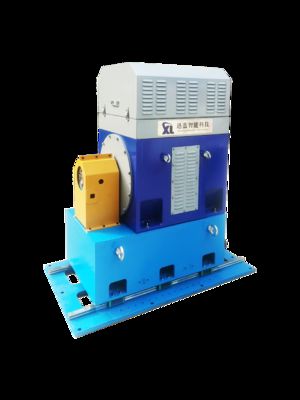

SSCD350-1250/4500 động cơ điện	Sức mạnh: 350kW; Tốc độ định số: 1250rpm, Mô-men xoắn định số: 2674Nm, Tốc độ tối đa: 4500rpm, Tốc độ điện cố định: 1250-3750rpm, Làm mát bằng nước;	Seelong
Vòng xoắn	Vòng quay: 0-3000Nm (Chính xác: 0.2%FS)	HBM
Hệ thống biến tần số biến đổi	Điện áp đầu vào: ba pha AC 380V ± 10%; Tần số: 50-60Hz; Giá trị bảo vệ hiện tại quá mức: 1,5 lần dòng điện định giá; Nhiều biện pháp bảo vệ chống quá tải, quá điện áp và quá nóng.	ABB
Hệ thống đo lường và điều khiển XLP-1000	Máy tính công nghiệp: IPC710, CPU: i7, Bộ nhớ: 32GB, ổ cứng: 1TB, Phần mềm hệ thống đo lường và điều khiển XLP-1000	Seelong
Hệ thống thu thập dữ liệu	Nó bao gồm một đơn vị thu thập rung động, một đơn vị thu thập nhiệt độ, một đơn vị thu thập đầu vào tương tự và một đơn vị thu thập đầu vào kỹ thuật số.	Advantech ADAM-4017+
Máy phân tích công suất	Mô hình: WT5006; Độ chính xác cơ bản: 0,03% (0,01% của đọc + 0,02% của phạm vi) băng thông: DC, 0,1Hz - 1MHz Màn hình cảm ứng LCD 6 kênh + MTR	Seelong
Máy biến áp dòng	1000A, 0,05% FS
Máy mô phỏng pin	Điện áp đầu ra: 24-1200V Sức mạnh: 300kW Sức mạnh đỉnh: 375kW Điện lượng: 800A Dòng điện đỉnh: 1000A Điện áp phản hồi: 323-427V Mô phỏng pin: Nó có thể mô phỏng bảy loại pin: pin lithium ba, pin lithium mangan oxide, pin lithium titanate, pin lithium cobalt oxide,pin lithium iron phosphate, pin axit chì, và pin nickel-metal hydride.	Seelong
Tùy chọn
Khớp nối	Tốc độ cho phép: 5000 vòng/phút, mô-men xoắn cho phép: 3000Nm	Seelong
Ứng động cơ	Phạm vi điều chỉnh bracket (độ cao trung tâm động cơ): 200mm-500mm	Seelong
Bảng sắt đúc	Vật liệu: HT300 (sức mạnh kéo ≥ 300MPa); chất chống va chạm và tấm sắt đúc đảm bảo sự ổn định trong thử nghiệm tốc độ cao.	Seelong
Máy giảm sốc	Máy chống va chạm xuân; Máy chống va chạm và tấm sắt đúc đảm bảo sự ổn định trong thử nghiệm tốc độ cao.	Seelong



2. SSCD350-1250/4500 350kW Động lực số điện Thông số kỹ thuật



Nhóm tham số	Chỉ số kỹ thuật
Nhà sản xuất máy đo động lực	Seelong
Sức mạnh định số	350kW.
Mô-men định số	2674Nm
Tốc độ định số	1250rpm
Tốc độ tối đa	4500 vòng/phút
Phạm vi tốc độ mô-men xoắn cố định	0-1250 rpm
Phạm vi tốc độ năng lượng không đổi	1250-3750 vòng/phút

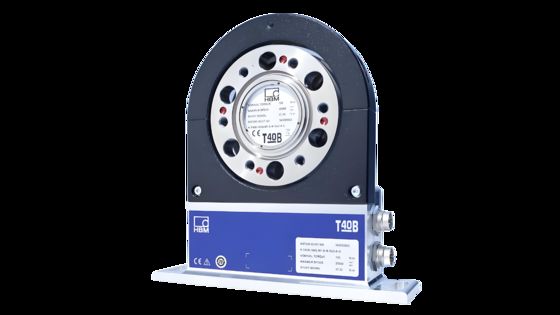

Mô hình cảm biến mô-men xoắn	T40B
Nhà sản xuất cảm biến mô-men xoắn	HBM
Phạm vi cảm biến mô-men xoắn (Nm)	0-3000Nm
Độ chính xác	0.2% FS



3. SSCD350-1250/4500 Hiệu suất động cơ 350kW Hệ thống băng ghế điện động cơ điện Ưu điểm chính



1) Bảo hiểm hiệu suất toàn diện: Máy đo động lực lõi có công suất 350kW, phạm vi mô-men xoắn 0-3000Nm và tốc độ tối đa là 4500rpm, có thể đáp ứng các nhu cầu thử nghiệm hoàn toàn của động cơ công suất trung bình và cao.Phạm vi công suất không đổi 1250-3750rpm phù hợp với các đặc điểm hoạt động khác nhau của động cơ.



2) Độ chính xác đo tuyệt vời: Vòng quay HBM có độ chính xác 0,2% FS, và bộ phân tích công suất Seelong có độ chính xác cơ bản 0,03%.Nó đảm bảo thu thập chính xác các dữ liệu chính như mô-men xoắn, sức mạnh, và nhiệt độ.



3) Khả năng tương thích hệ thống: Máy mô phỏng pin hỗ trợ 7 mô hình pin phổ biến, với điện áp đầu ra là 24-1200V và dòng điện đỉnh là 1000A, thích nghi với nhu cầu cung cấp điện cho các loại động cơ khác nhau;hệ thống chuyển đổi tần số ABB tương thích với một điện áp đầu vào rộng 380V ± 10% và có sự ổn định xuất sắc.



4) Cấu hình hoàn chỉnh và linh hoạt: Nó bao gồm các mô-đun cốt lõi như đo lường và điều khiển, thu thập dữ liệu và phân tích công suất.Nằm có một phạm vi điều chỉnh của 200mm-500mm để thích nghi với các yêu cầu lắp đặt khác nhauSự kết hợp của tấm sắt đúc và chất chống va chạm mùa xuân đảm bảo sự ổn định của thử nghiệm.



4. SSCD350-1250/4500 350kW Điện động cơ hiệu suất Động cơ Động lực điện



1) Ngành xe năng lượng mới: Thích hợp cho thử nghiệm hiệu suất của động cơ truyền động (bao gồm xe hơi và xe thương mại) cho các phương tiện năng lượng mới, bao gồm công suất, mô-men xoắn, hiệu quả và độ bền,để đáp ứng nhu cầu phù hợp của pin truyền thống như lithium ba và lithium iron phosphate.



2) lĩnh vực động cơ công nghiệp: Chúng tôi có thể tiến hành thử nghiệm nhà máy và thử nghiệm loại trên động cơ không đồng bộ công nghiệp và động cơ đồng bộ có công suất từ 350kW trở xuống,bao gồm việc xác minh hiệu suất của động cơ hỗ trợ như máy bơm nước, quạt, và máy nén.



3) Khu vực động cơ đặc biệt: Được điều chỉnh để thử nghiệm chuyên môn các động cơ đặc biệt công suất trung bình và cao được sử dụng trong máy móc kỹ thuật, tàu, vận chuyển đường sắt và các kịch bản khác,đáp ứng các yêu cầu thử nghiệm mô-men xoắn lớn và phạm vi tốc độ rộng.



4) Các tổ chức R & D và thử nghiệm: Cung cấp R & D hiệu suất động cơ và các nền tảng thử nghiệm tuân thủ tiêu chuẩn cho các trường đại học, viện nghiên cứu và các tổ chức thử nghiệm bên thứ ba,và hỗ trợ việc thực hiện các giải pháp thử nghiệm tùy chỉnh.



5. SSCD350-1250 /4500 350kW Điện động cơ hiệu suất Động cơ Động lực đo điện Hệ thống tham chiếu



1) Tiêu chuẩn quốc gia:



GB/T 18488.1-20 24 "Hệ thống động cơ động cơ cho xe điện - Phần 1: Điều kiện kỹ thuật",

GB/T 18488.2-20 24 "Hệ thống động cơ động cơ cho xe điện - Phần 2: Phương pháp thử nghiệm",

GB 755-2019 "Đánh giá và hiệu suất của máy điện quay",

JB/T 10634-20 23 "Động lực số điện".



2) Tiêu chuẩn quốc tế:



- ISO 15084-1:2017 Xe đường - Hệ thống truyền động điện - Phần 1: Giao diện điện;

IEC 60034-1:2017 Máy điện xoay - Phần 1: Đánh giá và hiệu suất.



3) Liên quan đến ngành công nghiệp: Các thành phần như mô phỏng pin và máy phân tích công suất tuân thủ các tiêu chuẩn chính xác và an toàn của ngành tương ứng (ví dụ, cảm biến mô-men xoắn HBM T40B tuân thủ tiêu chuẩn ISO 16613:Tiêu chuẩn hiệu chuẩn năm 2013, và hệ thống chuyển đổi tần số ABB tuân thủ tiêu chuẩn an toàn IEC 61800-5-1.



6. Danh sách mô hình hệ thống băng ghế thử nghiệm động cơ



Mô hình	Công suất (kW)	Vòng xoắn (Nm)	Tốc độ định số (rpm)	Tốc độ tối đa (rpm)	Độ chính xác đo mô-men xoắn
SSCD15-1000/4500	15	143	1000	4000	0.2% FS
SSCD30-1000/4500	30	286	1000	4000	0.2% FS
SSCD45-1000/4000	45	430	1000	4000	0.2% FS
SSCD60-1000/4000	60	573	1000	4000	0.2% FS
SSCD75-1000/4000	75	716	1000	4000	0.2% FS
SSCD90-1000/3500	90	859	1000	3500	0.2% FS
SSCD110-1000/3500	110	1050	1000	3500	0.2% FS
SSCD160-1000/3500	160	1528	1000	3500	0.2% FS
SSCD200-1000/3300	200	1910	1000	3300	0.2% FS
SSCD250-1000/3300	250	2387	1000	3300	0.2% FS
SSCD300-1000/3300	300	2865	1000	3300	0.2% FS
SSCD30-1500/5000	30	191	1500	5000	0.2% FS
SSCD45-1500/5000	45	286	1500	5000	0.2% FS
SSCD60-1500/5000	60	382	1500	5000	0.2% FS
SSCD90-1500/5000	90	573	1500	5000	0.2% FS
SSCD132-1500/4500	132	840	1500	4500	0.2% FS
SSCD160-1500/4500	160	1019	1500	4500	0.2% FS
SSCD200-1500/4000	200	1273	1500	4000	0.2% FS
SSCD250-1500/4000	250	1592	1500	4000	0.2% FS
SSCD300-1500/3800	300	1910	1500	3800	0.2% FS
SSCD350-1250/4500	350	2674	1250	4500	0.2% FS
SSCD400-1500/3800	400	2546	1500	3800	0.2% FS
SSCD500-1500/3800	500	3183	1500	3800	0.2% FS
Năng lượng, Dải tốc độavà số lượng các mô-đun thu thập có thể được tùy chỉnhas Yêu cầu.



7. Dịch vụ giao hàng và sau bán hàng



Giao hàng:Các mô hình tiêu chuẩn được vận chuyển trong 90 ngày; các mô hình tùy chỉnh được vận chuyển trong 90-180 ngày (bao gồm hậu cần quốc tế và hỗ trợ thông quan).



Dịch vụ sau bán hàng:Bảo hành 1 năm đối với các thành phần cốt lõi (dynamometer, vòm quay), hỗ trợ kỹ thuật hai ngôn ngữ (tiếng Trung Quốc và tiếng Anh) suốt đời (thời gian phản hồi ≤ 4 giờ);Các phụ tùng thay thế được vận chuyển trong nước trong vòng 24 giờ và giao quốc tế trong vòng 7 ngày; 1,5 ngày đào tạo hoạt động miễn phí được cung cấp; hỗ trợ gỡ lỗi từ xa (dựa trên máy tính, bao gồm hướng dẫn cấu hình giải pháp mô-đun).

8. Câu hỏi thường gặp

Q: Số lượng đặt hàng tối thiểu cho hợp tác của chúng tôi là bao nhiêu?

A: Chúng tôi hỗ trợ đơn đặt hàng nhỏ 1pcs cho các sản phẩm hàng tồn kho.

Q: Làm thế nào tôi có thể tìm hiểu thêm về các sản phẩm?

A: Vui lòng để lại email của bạn và chúng tôi sẽ gửi cho bạn cuốn sách mẫu điện tử của bạn.

Q: Thời hạn thanh toán của bạn là bao nhiêu?

A: Thông thường 40% tiền gửi T / T, trả đầy đủ trước khi vận chuyển.

Hỏi: Thời gian giao hàng của tôi là bao lâu?

A: Chu kỳ sản xuất động cơ là 6-8 tuần, chu kỳ sản xuất cảm biến là 2-3 tuần, các sản phẩm khác vui lòng liên hệ với chúng tôi.

Q: Làm thế nào chúng ta có được giải pháp tổng thể của băng ghế thử nghiệm?

A: Hãy để lại email của bạn, nhân viên kỹ thuật của chúng tôi sẽ liên lạc với bạn về kế hoạch chi tiết.

Q: Tôi có thể đến thăm nhà máy của bạn không?

A: Chắc chắn, bạn luôn được chào đón đến thăm.
