Thông tin chi tiết sản phẩm:
|
| Chứng chỉ: | CE, ISO 9001, ISO 45001, ISO 14001 | Phạm vi mô-men xoắn không đổi: | 0-1000RPM |
|---|---|---|---|
| Phạm vi công suất không đổi: | 1000-3000 vòng / phút | Bảo hành: | 1 năm |
| Tốc độ làm việc tối đa: | 4000 vòng / phút | mô-men xoắn định mức: | 716Nm |
| Công suất định mức: | 75kw | Phạm vi đo: | 0-1000Nm |
| Cân nặng: | 1000kg | Điện áp định mức: | 380V |
| Kiểu: | lực kế điện | ||
| Làm nổi bật: | Thang thử động cơ động cơ 75kW,Hệ thống kiểm tra hiệu suất động cơ điện,Bàn máy đo động cơ 4000 vòng/giờ |
||

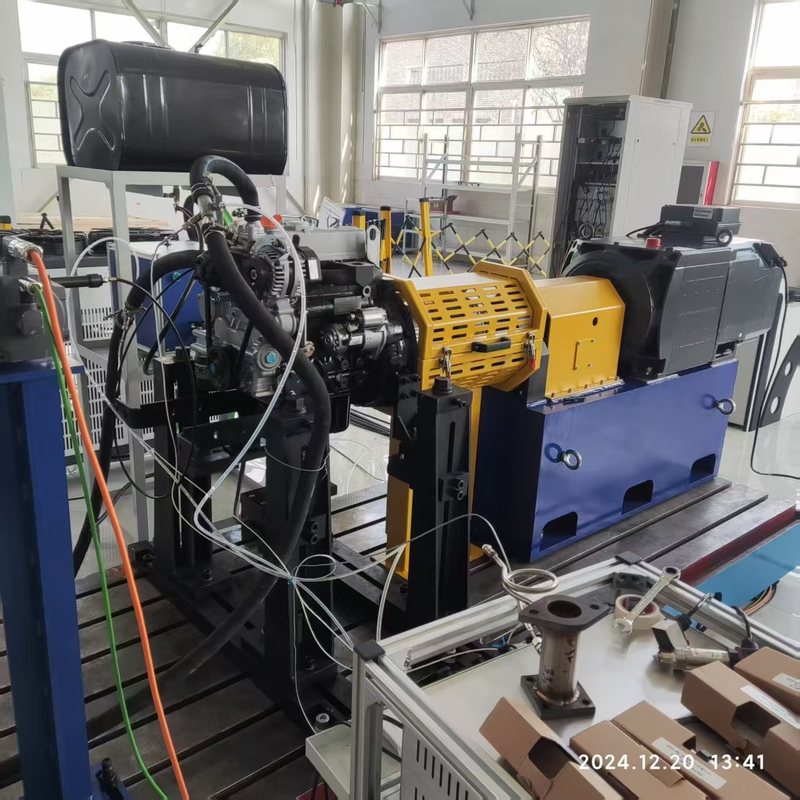

Hệ thống Bàn thử nghiệm Động cơ Hiệu suất Động cơ điện SSCD75-1000/4000 75kW
Hệ thống Bàn thử nghiệm Động cơ Hiệu suất Động cơ điện SSCD75-1000/4000 75kW là một nền tảng thử nghiệm toàn diện có độ chính xác cao, được thiết kế đặc biệt để thử nghiệm động cơ công suất nhỏ và vừa. Hệ thống này tích hợp các mô-đun cốt lõi như động cơ điện, cảm biến mô-men xoắn có độ chính xác cao, hệ thống đo lường và điều khiển thông minh và bộ mô phỏng pin phạm vi rộng, bao gồm toàn diện các nhu cầu xác minh hiệu suất của động cơ truyền động xe chở khách, động cơ công nghiệp nhỏ và động cơ đặc biệt.
| Tên thành phần | Thông số kỹ thuật cốt lõi | Thương hiệu |

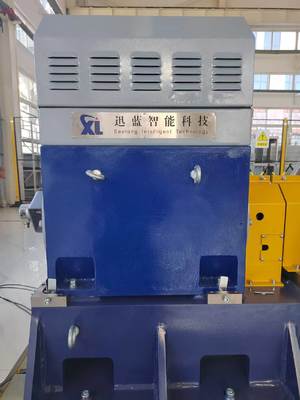

| Động cơ điện SSCD75-1000/4000 | Công suất: 75kW; Tốc độ định mức: 1000 vòng/phút; Mô-men xoắn định mức: 716Nm (9550×75/1000); Tốc độ tối đa: 4000 vòng/phút; Tốc độ công suất không đổi: 1000-3000 vòng/phút; Làm mát bằng nước | Seelong |
| Mặt bích mô-men xoắn | Phạm vi đo: 0-1000Nm; Độ chính xác: 0,2% FS | HBM |

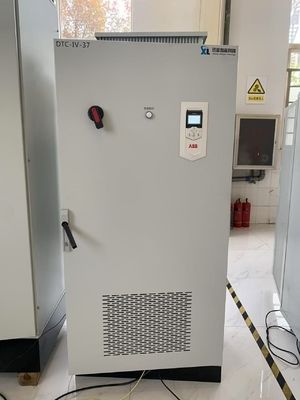

| Hệ thống biến tần số | Điện áp đầu vào: ba pha AC 380V±10%; tần số: 50-60Hz; giá trị bảo vệ quá dòng: 1,5 lần dòng điện định mức; nhiều biện pháp bảo vệ chống quá tải, quá áp và quá nhiệt. | ABB |

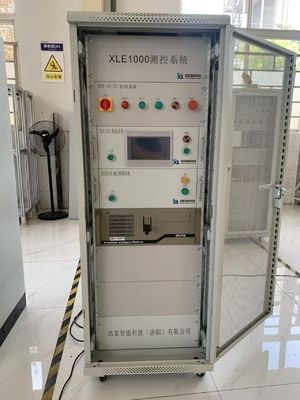

| Hệ thống đo lường và điều khiển XLP-1000 | PC công nghiệp: IPC710, CPU: i7, bộ nhớ: 32G, ổ cứng: 1T, phần mềm hệ thống đo lường và điều khiển XLP-1000 | Seelong |
| Mô-đun thu thập dữ liệu | Thích ứng với nhu cầu thu thập dữ liệu đa chiều của động cơ công suất nhỏ và vừa | Seelong |
| Hệ thống thu thập dữ liệu | Bộ phận thu thập rung, bộ phận thu thập nhiệt độ, bộ phận thu thập đầu vào tương tự, bộ phận thu thập đầu vào kỹ thuật số | Advantech ADAM-4017+ |
| Máy phân tích công suất | Model: WT5006; Độ chính xác cơ bản: 0,03% (đọc 0,01% + phạm vi 0,02%); Băng thông: DC, 0,1Hz-1MHz; Màn hình cảm ứng LCD; 6 kênh + MTR | Seelong |
| Biến dòng | Phạm vi đo 200A, độ chính xác 0,05% FS | - |
| Bộ mô phỏng pin | Điện áp đầu ra: 24-1200V; Công suất định mức: 80kW; Công suất đỉnh: 100kW; Dòng điện định mức: 300A; Dòng điện đỉnh: 375A; Hỗ trợ 7 loại mô hình pin (lithium ternary/lithium iron phosphate, v.v.) | Seelong |
| Tùy chọn - Khớp nối | Tốc độ cho phép: 5000 vòng/phút; Mô-men xoắn cho phép: 1000Nm | Seelong |
| Tùy chọn - Giá đỡ động cơ | Phạm vi điều chỉnh (chiều cao tâm động cơ): 200mm-500mm | Seelong |
| Tùy chọn - Tấm gang | Vật liệu: HT300 (độ bền kéo ≥300MPa); bộ giảm xóc và tấm gang đảm bảo độ ổn định trong quá trình thử nghiệm tốc độ cao. | Seelong |
| Tùy chọn - Bộ giảm xóc | Bộ giảm xóc lò xo phù hợp để triệt tiêu rung trong thử nghiệm công suất từ thấp đến trung bình; bộ giảm xóc và tấm gang đảm bảo độ ổn định trong quá trình thử nghiệm tốc độ cao. | Seelong |
| Danh mục thông số | Chỉ số kỹ thuật |
| Nhà sản xuất động cơ điện | Seelong |
| Công suất định mức | 75kW |
| Mô-men xoắn định mức | 716Nm |
| Tốc độ định mức | 1000 vòng/phút |
| Tốc độ tối đa | 4000 vòng/phút |
| Phạm vi tốc độ mô-men xoắn không đổi | 0-1000 vòng/phút |
| Phạm vi tốc độ công suất không đổi | 1000-3000 vòng/phút |
| Model cảm biến mô-men xoắn | T40B |
| Nhà sản xuất cảm biến mô-men xoắn | HBM |
| Phạm vi cảm biến mô-men xoắn | 0-1000Nm |
| Cấp độ chính xác | 0,2%FS |
| : Cảm biến mô-men xoắn HBM T40B tuân thủ tiêu chuẩn hiệu chuẩn ISO 16613:2013 và hệ thống biến tần ABB tuân thủ tiêu chuẩn an toàn IEC 61800-5-1. | 6. Hiệu suất động cơ | Động cơ điện | Hệ thống Bàn thử nghiệm | Model | Danh sách |
| Model | Công suất (kW) | Mô-men xoắn (Nm) | 1000 | 4000 | 0,2%FS |
| SSCD15-1000/4500 | 300 | 191 | 1000 | 4000 | 0,2%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0,2%FS |
| SSCD45-1000/4000 | 45 | 382 | 1000 | 4000 | 0,2%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0,2%FS |
| SSCD75-1000/4000 | 60 | 716 | 1000 | 3500 | 0,2%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0,2%FS |
| SSCD110-1000/3500 | 132 | 1050 | 1000 | 3500 | 0,2%FS |
| SSCD160-1000/3500 | 160 | 1592 | 1000 | 3300 | 0,2%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0,2%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0,2%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1500 | 5000 | 0,2%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0,2%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0,2%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0,2%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 3800 | 0,2%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 3800 | 0,2%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4000 | 0,2%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0,2%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 3800 | 0,2%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0,2%FS |
| SSCD350-1250/4500 | 350 | 2674 | 1500 | 3800 | 0,2%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0,2%FS |
| SSCD500-1500/38001500318315003800 | |||||
7
. Dịch vụ giao hàng và sau bán hàng
Giao hàng
: Các model tiêu chuẩn được vận chuyển trong 90 ngày, các model tùy chỉnh trong 90-180 ngày (bao gồm hỗ trợ hậu cần quốc tế và thông quan);
Dịch vụ sau bán hàng
: Bảo hành 1 năm đối với các bộ phận cốt lõi (động cơ điện, mặt bích mô-men xoắn), hỗ trợ kỹ thuật song ngữ (tiếng Trung và tiếng Anh) trọn đời (thời gian phản hồi ≤ 4 giờ); phụ tùng được vận chuyển trong nước trong vòng 24 giờ và giao hàng quốc tế trong vòng 7 ngày; 1 ngày đào tạo vận hành miễn phí và hỗ trợ gỡ lỗi từ xa (thiết bị đầu cuối máy tính + hướng dẫn bằng video).
8. Câu hỏi thường gặp
Q: Số lượng đặt hàng tối thiểu cho sự hợp tác của chúng ta là gì?
A: Chúng tôi hỗ trợ đơn hàng dùng thử nhỏ 1 chiếc cho các sản phẩm có sẵn.
Q: Làm thế nào để tôi có thể tìm hiểu thêm về các sản phẩm?
A: Vui lòng để lại email của bạn và chúng tôi sẽ gửi cho bạn cuốn sách mẫu điện tử của bạn.
Q: Thời hạn thanh toán của bạn là gì?
A: Thông thường đặt cọc 40% T/T, thanh toán đầy đủ trước khi giao hàng.
Q: Thời gian giao hàng cho đơn đặt hàng của tôi là bao lâu?
