SSCD200-1000/3300 200kWHiệu suất động cơMáy đo động lực điệnHệ thống băng ghế thử nghiệm

1. SSCD200-1000/3300 200kWĐộng cơ năng lượng mớiMáy đo động lực điệnHệ thống băng ghế Mô tả thành phần

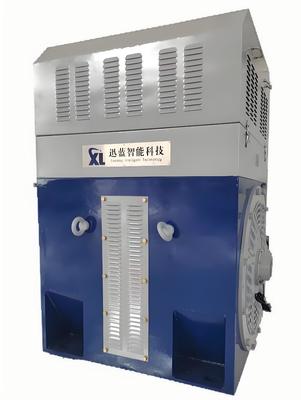

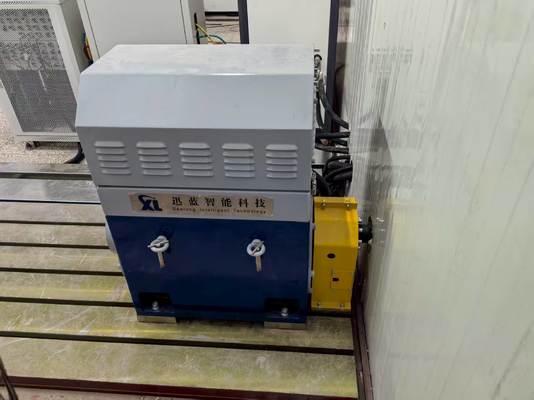

SSCD200-1000/3300 200kW Motor Performance Dynamometer Test Bench System là một nền tảng thử nghiệm toàn diện hiệu suất cao được thiết kế đặc biệt để thử nghiệm động cơ công suất trung bình và lớn.Hệ thống này tích hợp các mô-đun cốt lõi như một máy đo động lực, một cảm biến mô-men xoắn chính xác cao, một hệ thống đo lường và điều khiển thông minh, và một mô phỏng pin tầm xa,bao gồm toàn diện các nhu cầu xác minh hiệu suất của động cơ truyền động của xe thương mại, động cơ công nghiệp vừa và lớn, và động cơ đặc biệt.

2. SSCD200-1000/3300 200kW Máy đo động lực điệnCác thông số kỹ thuật

3. SSCD200-1000/3300 200kWHiệu suất động cơMáy đo động lực điệnHệ thống băng ghế Ưu điểm chính

• Điều chỉnh chính xác cho công suất trung bình và cao

Với công suất định lượng 200kW và phạm vi mô-men xoắn 0-1910Nm, và tốc độ tối đa là 3300rpm, nó đáp ứng các nhu cầu thử nghiệm hoàn toàn của động cơ công suất trung bình và lớn;phạm vi công suất cố định 1000-3000rpm phù hợp chính xác với các đặc điểm hoạt động của động cơ truyền động xe thương mại và động cơ công nghiệp vừa và lớn, tránh các điểm mù trong thử nghiệm.

• Đảm bảo độ chính xác đo đa chiều

Được trang bị cột vặn mô-men xoắn cao độ chính xác HBM 0,2% FS, kết hợp với máy phân tích công suất Seelong WT5006 (0,03% độ chính xác cơ bản) và hệ thống thu thập dữ liệu đa kênh Advantech,nó đạt được sự thu thập đồng bộ và chính xác các thông số chính như mô-men xoắn, công suất, nhiệt độ và rung động, với lỗi dữ liệu ≤ 0,5%, đáp ứng các yêu cầu nghiêm ngặt về độ chính xác thử nghiệm trong tiêu chuẩn quốc gia GB/T 18488-2024.

• Khả năng tương thích cảnh rộng

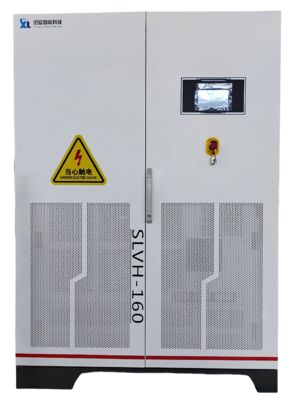

Máy mô phỏng pin hỗ trợ điện áp đầu ra rộng 24-1200V, thích nghi với các yêu cầu nguồn cung cấp điện cho động cơ công suất trung bình và cao từ 48V điện áp thấp đến 800V điện áp cao;hệ thống chuyển đổi tần số ABB tương thích với một điện áp đầu vào rộng 380V ± 10%, duy trì hoạt động ổn định ngay cả trong các kịch bản biến động điện áp và có thể thích nghi với các môi trường mạng điện khu vực khác nhau.

• Cấu hình linh hoạt và hoạt động ổn định

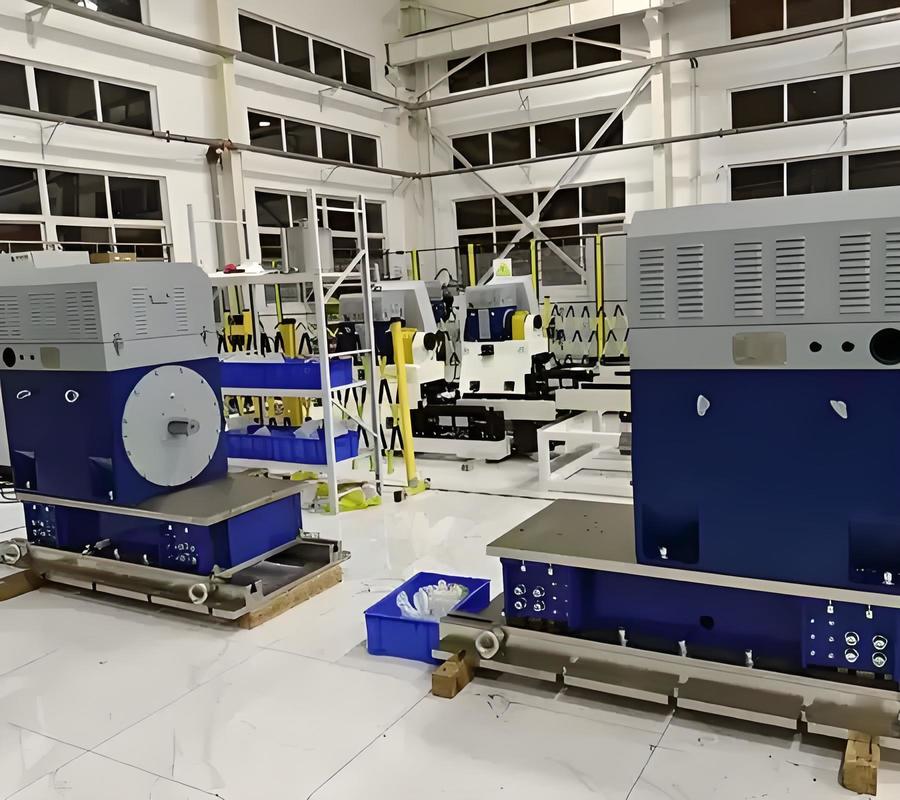

Hệ thống bao gồm các mô-đun cốt lõi như đo lường và điều khiển, thu thập dữ liệu và phân tích công suất.Nắp động cơ có phạm vi điều chỉnh 200-500mm để chứa động cơ với các thông số kỹ thuật khác nhauSự kết hợp của tấm sắt đúc HT300 và chất giảm va chạm mùa xuân làm giảm hiệu quả sự can thiệp rung động trong quá trình thử nghiệm và đảm bảo hoạt động ổn định lâu dài của thiết bị.

4. SSCD200-1000/3300 200kW Mbệnh nhânPhiệu suấtMáy đo động lực điện TlàBenchSystem Ứng dụngAhợp lý

1)Ngành xe năng lượng mới

Nó phù hợp để thử nghiệm công suất, mô-men xoắn, hiệu quả và độ bền của động cơ truyền động cho các phương tiện thương mại năng lượng mới (xe tải nhẹ, xe tải trung bình) và xe chở khách lai.Nó có thể được kết hợp với động cơ nền tảng điện áp cao 800V và đáp ứng các yêu cầu thử nghiệm cho quá tốc, quá tải và khả năng thích nghi môi trường ở nhiệt độ cao và thấp trong GB/T 18488-2024.

2)Sân động cơ công nghiệp

Xét nghiệm nhà máy và thử nghiệm loại được thực hiện trên các động cơ công nghiệp vừa và lớn có công suất 200kW trở xuống (như động cơ cho máy bơm nước vừa và lớn, quạt và máy nén).Điều này có thể xác minh các chỉ số hiệu suất chính như xếp hạng hiệu quả năng lượng động cơ (tương thích với GB 18489-2023), đặc điểm tăng nhiệt độ và đặc điểm tải.

3)Khu vực động cơ đặc biệt

Nó phù hợp với thử nghiệm chuyên ngành của động cơ đặc biệt như máy xây dựng cỡ nhỏ và vừa (cài tải, máy đào), máy trợ giúp hàng hải và động cơ trợ giúp vận chuyển đường sắt,đáp ứng các yêu cầu xác minh hiệu suất trong các kịch bản mô-men xoắn lớn (≤1910Nm) và tốc độ trung bình đến cao (≤3300rpm).

4)Các tổ chức nghiên cứu và thử nghiệm

Chúng tôi cung cấp một nền tảng thử nghiệm cho động cơ công suất trung bình và cao cho các trường đại học, viện nghiên cứu, và các tổ chức thử nghiệm bên thứ ba,hỗ trợ các giải pháp thử nghiệm tùy chỉnh (như thử nghiệm lão hóa động cơ và thử nghiệm mô phỏng lỗi) để giúp tối ưu hóa hiệu suất động cơ và xác minh sự tuân thủ tiêu chuẩn.

5. SSCD200-1000/3300 200kWHiệu suất động cơMáy đo động lực điệnTiêu chuẩn tham chiếu hệ thống băng ghếs

Tiêu chuẩn quốc gia

• GB/T 18488-2024 Hệ thống động cơ động cơ cho xe điện
• GB 755-2019 Đánh giá và hiệu suất của Máy điện xoay
• GB 18489-2023 Giới hạn hiệu quả năng lượng và cấp hiệu quả năng lượng cho động cơ không đồng bộ ba pha nhỏ và vừa
• JB/T 10634-2023 Máy đo động lực điện

Tiêu chuẩn quốc tế

• ISO 15084-1:2017 Xe đường bộ - Hệ thống truyền động điện - Phần 1: Giao diện điện
• IEC 60034-1:2017 Máy điện xoay phần 1: Chứng chỉ và hiệu suất

Tiêu chuẩn liên quan đến ngành

• Bộ cảm biến mô-men xoắn HBM T40B: phù hợp với tiêu chuẩn ISO 16613:2013 "Đánh giá lực động - Phương pháp hiệu chuẩn cho các bộ cảm biến mô-men xoắn".
• Hệ thống chuyển đổi tần số ABB: phù hợp với IEC 61800-5-1:2017 "Hệ thống truyền động điện có tốc độ biến động ¢ Phần 5-1: Yêu cầu an toàn ¢ Điện, nhiệt và năng lượng"
• Máy phân tích điện: phù hợp với IEC 62386-101:2017 "Các nguồn điện cho thiết bị điện tử - Phần 101: Yêu cầu hiệu suất"

6. Hiệu suất động cơMáy đo động lực điệnHệ thống băng ghế Mô hình Danh sách

7Dịch vụ giao hàng và sau bán hàng

1)Giao hàng

• 90 ngày sau khi đặt hàng (bao gồm thử nghiệm tại nhà máy);
• Mô hình tùy chỉnh: Thời gian giao hàng là 90-180 ngày (bao gồm xác nhận giải pháp, sản xuất,Trợ giúp xử lý lỗi và hậu cần quốc tế và thông quan tùy thuộc vào các yêu cầu tùy chỉnh.

2)Dịch vụ sau bán hàng

• Thời gian bảo hành: Các thành phần cốt lõi (dynamometer, vòm quay) được bảo hành trong 1 năm;
• Hỗ trợ kỹ thuật: Hỗ trợ kỹ thuật song ngữ suốt đời (tiếng Anh và Trung Quốc) được cung cấp, với thời gian phản hồi ≤4 giờ (trong giờ làm việc).
• Cung cấp phụ tùng thay thế: Các phụ tùng thay thế trong nước sẽ được gửi trong vòng 24 giờ, và các phụ tùng thay thế quốc tế sẽ được giao trong vòng 7 ngày (không bao gồm thời gian thông quan hải quan).
• Dịch vụ đào tạo: 1,5 ngày đào tạo hoạt động miễn phí tại chỗ (bao gồm vận hành thiết bị, sử dụng phần mềm và bảo trì hàng ngày);

• Trình gỡ lỗi từ xa: Hỗ trợ gỡ lỗi từ xa qua máy tính và cung cấp hướng dẫn cấu hình giải pháp mô-đun và khắc phục sự cố.
