Thông tin chi tiết sản phẩm:
|
| thương hiệu: | Seelong | Năng lực quá tải: | 120% |
|---|---|---|---|
| Điện áp định mức (V): | AC 380 | Phương pháp làm mát: | Làm mát không khí cưỡng bức |
| Mã hoá: | Thượng Hải Jingfen | Loại mã hóa: | HTL 512 |
| Giám sát an toàn máy đo lực: | 200kw | ||
| Làm nổi bật: | Thang thử hộp số tùy chỉnh,Thiết bị thử nghiệm hộp số tuổi thọ dài,Trình kiểm tra khả năng tương thích hộp số hoàn toàn |
||

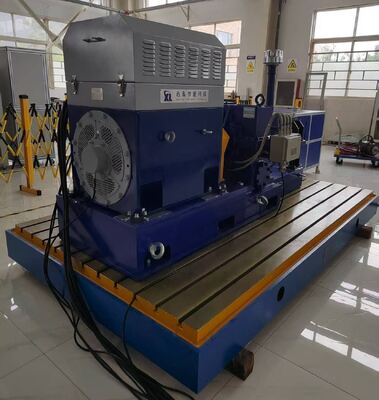

SSCD200-1000/3300 1910Nm Mô-men xoắn định mức 3300rpm Tốc độ tối đa Hộp số Truyền động Máy đo lực
1. Mô tả thành phần Máy đo lực truyền động hộp số SSCD200-1000/3300

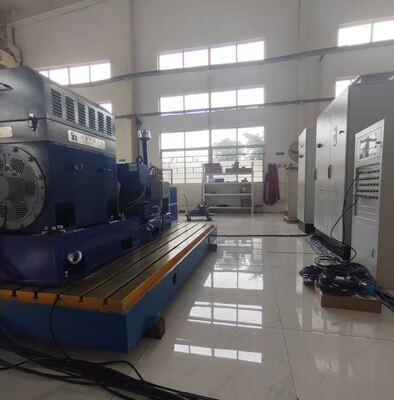

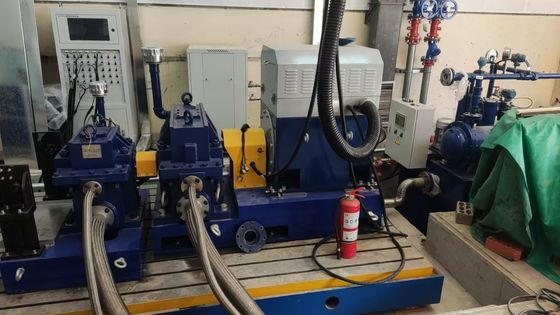

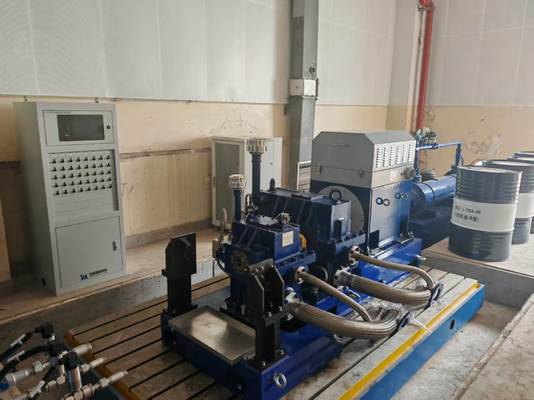

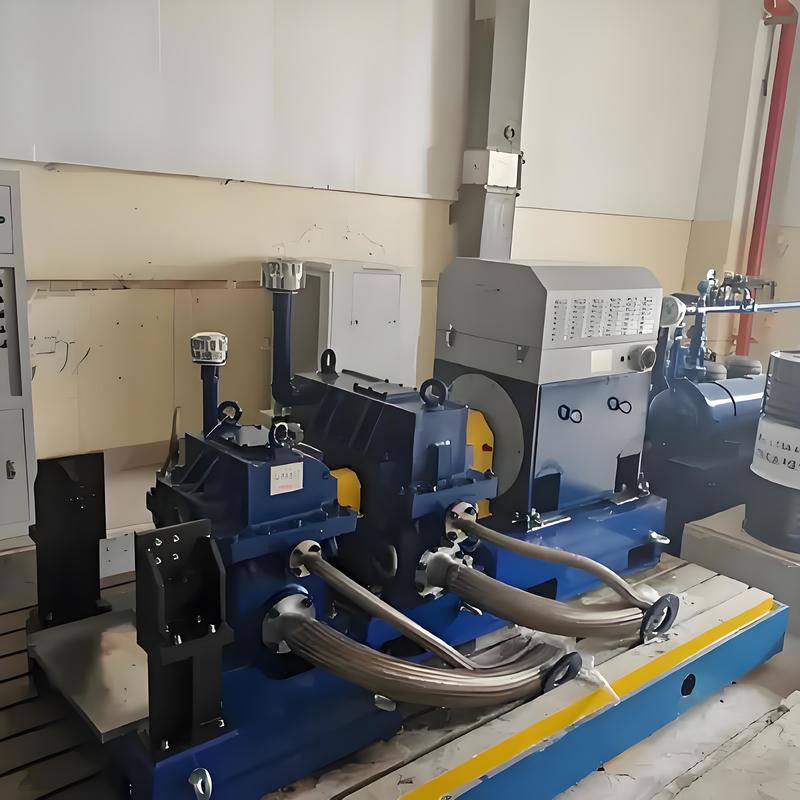

Bàn thử nghiệm hộp số SSCD200-1000/3300 là một thiết bị hiệu suất cao được thiết kế đặc biệt để thử nghiệm hộp số có độ chính xác cao, được sử dụng rộng rãi trong sản xuất công nghiệp, điện gió, máy móc xây dựng, ô tô và vận tải đường sắt. Bàn thử nghiệm này tích hợp máy đo lực truyền động của Seelong (model SSCD200-1000/3300, công suất 200kW, tốc độ định mức 1000rpm, tốc độ tối đa 3300rpm, độ chính xác đo mô-men xoắn 0.2%FS) và máy đo lực tải (model SSCD110-300/600, công suất 110kW, tốc độ định mức 300rpm, tốc độ tối đa 600rpm), kết hợp với hệ thống biến tần của ABB (độ chính xác điều khiển mô-men xoắn 0.2%FS, độ chính xác điều khiển tốc độ ±1rpm, thời gian phản hồi 5ms) và hệ thống đo lường và điều khiển XLP-1000 của Seelong (được trang bị bộ xử lý Intel Core i7, bộ nhớ DDR4 32GB và ổ SSD 1TB), cho phép giám sát toàn diện và kiểm soát chính xác các thông số chính như mô-men xoắn, tốc độ, nhiệt độ và áp suất.
| Tên thành phần | Thông số kỹ thuật cốt lõi | Thương hiệu |
|
SSCD110-300/600 Máy đo lực điện tải |
Công suất: 110kW; Tốc độ định mức: 300rpm; Mô-men xoắn định mức: 3501Nm; Tốc độ tối đa: 600rpm; Cảm biến đo mô-men xoắn: 0-5000Nm (độ chính xác: 0.2%FS) | Seelong |

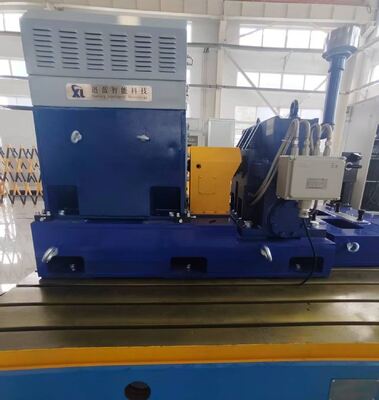

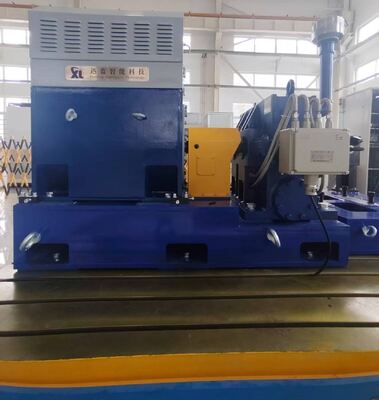

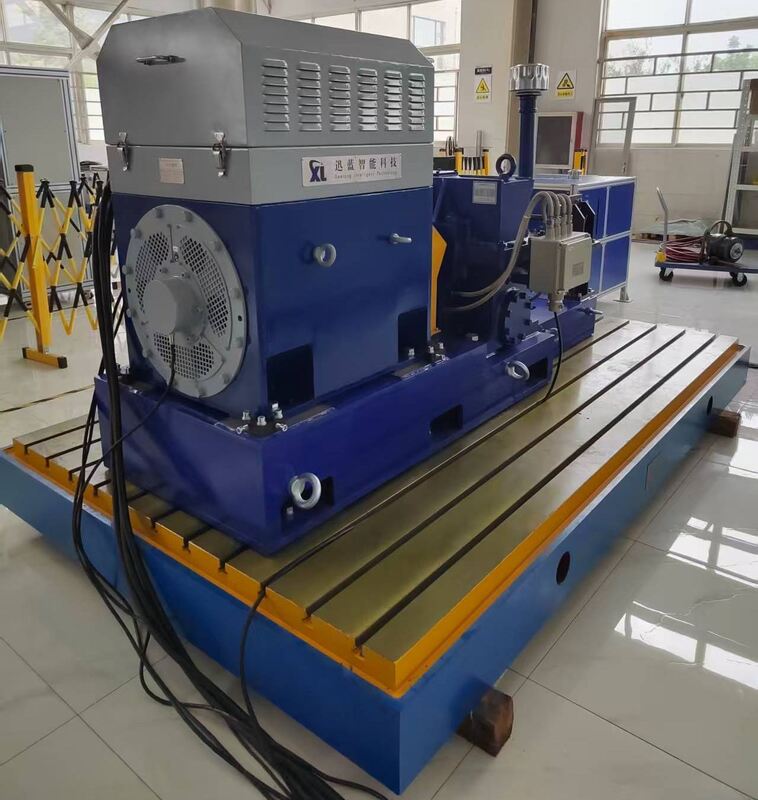

| Máy đo lực điện truyền động SSCD200-1000/3300 | Công suất: 200kW; Tốc độ định mức: 1000rpm; Mô-men xoắn định mức: 1910Nm; Tốc độ tối đa: 3300rpm; Cảm biến đo mô-men xoắn: 0-2000Nm (độ chính xác: 0.2%FS) | Seelong |
| Thiết bị hiệu chuẩn mô-men xoắn | Hiệu chuẩn mô-men xoắn mặt bích mô-men xoắn | Seelong |
| Hệ thống biến tần | Hệ thống biến tần đa truyền động; độ chính xác điều khiển mô-men xoắn 0.2%FS; độ chính xác điều khiển tốc độ ±1rpm; thời gian phản hồi 5ms; được trang bị nhiều biện pháp bảo vệ chống quá tải, quá áp và quá nhiệt. | ABB |

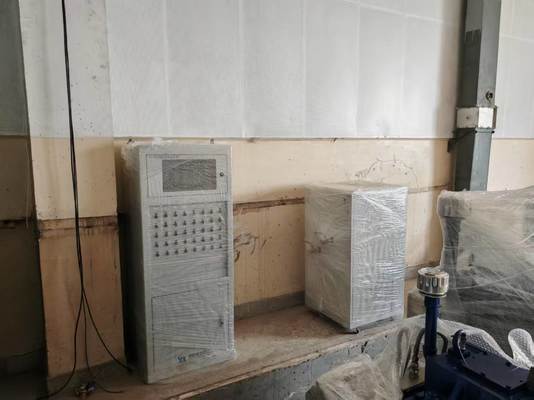

| Hệ thống đo lường và điều khiển XLP-1000 | PC công nghiệp: IPC710; CPU: Intel Core i7; Bộ nhớ: 32GB DDR4; Ổ cứng: 1TB SSD; Phần mềm XLP-1000 được cài đặt sẵn | Seelong |
| Hệ thống thu thập dữ liệu | Mô-đun thu thập nhiệt độ PT100, mô-đun thu thập áp suất, mô-đun thu thập tín hiệu tương tự, cảm biến thu thập nhiệt độ, cảm biến thu thập áp suất, cảm biến thu thập rung, hộp thu thập dữ liệu | Seelong |

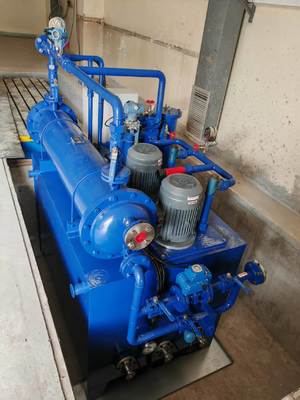

| Thiết bị kiểm soát nhiệt độ dầu | Bộ trao đổi nhiệt tấm thép không gỉ, hệ thống điều khiển PLC; độ chính xác kiểm soát nhiệt độ: ± 1 ℃ | Seelong |
| Đồng hồ đo lưu lượng bánh răng |
được sử dụng để đo lưu lượng nước và dầu: Phạm vi thu thập: 0-50 L/phút; Độ chính xác: 0.5%FS Model: SLLL050 |
Seelong |
| Tùy chọn - Khớp nối | Mô-men xoắn cho phép: 500Nm; Tốc độ cho phép: 18000 vòng/phút | Seelong |
| Tùy chọn - Giá đỡ động cơ | Tùy chỉnh không theo tiêu chuẩn hình chữ L, độ dày thành > 50mm | Seelong |
| Tùy chọn - Tấm gang | Vật liệu: HT300; Độ phẳng: ≤0.05mm/m; Độ nhám bề mặt: Ra≤1.6μm; Bộ giảm chấn và tấm gang đảm bảo độ ổn định trong quá trình thử nghiệm tốc độ cao. | Seelong |
| Tùy chọn - Bộ giảm chấn | Loại lò xo, tải trọng định mức 100-300kg, hệ số giảm chấn 0.2-0.3, thích hợp cho tần số rung 5-10Hz; bộ giảm chấn và tấm gang đảm bảo độ ổn định trong quá trình thử nghiệm tốc độ cao. | Seelong |
| Thông số | Thông số kỹ thuật |
| Công suất | 200kW |
| Tốc độ định mức | 1000rpm |
| Tốc độ tối đa | 3300rpm |
| Mô-men xoắn định mức | 1910Nm |
| Phạm vi đo mô-men xoắn | 0-2000Nm |
| Độ chính xác đo mô-men xoắn | 0.2%FS |
| Độ chính xác điều khiển tốc độ | ±1rpm |
| Thời gian phản hồi | 5ms |
| Model | Công suất (kW) | Mô-men xoắn (Nm) | Tốc độ định mức (rpm) | Tốc độ tối đa (rpm) | Độ chính xác đo mô-men xoắn |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2%FS |
| Công suất, Phạm vi tốc độand Số lượng mô-đun thu thập có thể được tùy chỉnhas Yêu cầu. | |||||
8. Chứng chỉ Seelong
9. Đóng gói và Vận chuyển
10. Câu hỏi thường gặp
Hỏi: Số lượng đặt hàng tối thiểu để hợp tác của chúng ta là bao nhiêu?
Đáp: Chúng tôi hỗ trợ đơn hàng dùng thử nhỏ 1 chiếc cho các sản phẩm có sẵn.
Hỏi: Làm thế nào để tôi có thể tìm hiểu thêm về các sản phẩm?
Đáp: Vui lòng để lại email của bạn và chúng tôi sẽ gửi cho bạn cuốn sách mẫu điện tử của bạn.
Hỏi: Điều khoản thanh toán của bạn là gì?
Đáp: Thông thường đặt cọc 40% T/T, thanh toán đầy đủ trước khi giao hàng.
Hỏi: Thời gian giao hàng cho các đơn đặt hàng của tôi là bao lâu?
Đáp: Chu kỳ sản xuất máy đo lực là 6-8 tuần, chu kỳ sản xuất cảm biến là 2-3 tuần, các sản phẩm khác vui lòng liên hệ với chúng tôi.
Hỏi: Làm thế nào để chúng tôi có được giải pháp tổng thể của băng thử nghiệm?
Đáp: Để lại email của bạn cho chúng tôi, nhân viên kỹ thuật của chúng tôi sẽ trao đổi với bạn về kế hoạch chi tiết.
Hỏi: Tôi có thể đến thăm nhà máy của bạn không?
Đáp: Chắc chắn, bạn luôn được chào đón đến thăm.
