Thông tin chi tiết sản phẩm:
|
| thương hiệu: | Seelong | Năng lực quá tải: | 120% |
|---|---|---|---|
| Điện áp định mức (V): | AC 380 | Phương pháp làm mát: | Làm mát không khí cưỡng bức |
| Mã hoá: | HBM | Loại mã hóa: | HTL 512 |
| Làm nổi bật: | Thang thử hộp số công nghiệp 160kW,Thiết bị thử hộp số 4500 vòng/phút,băng ghế mô-đun mô phỏng lỗi hộp số |
||

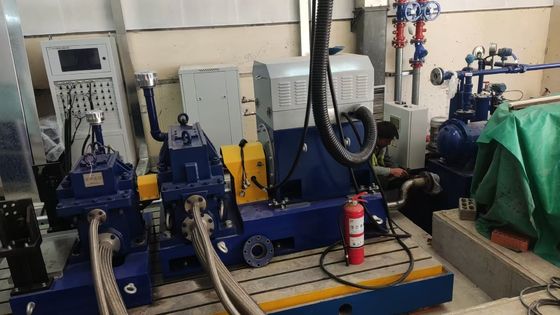

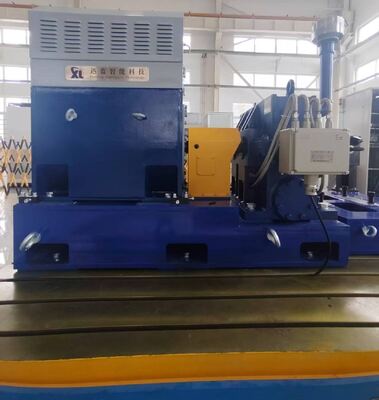

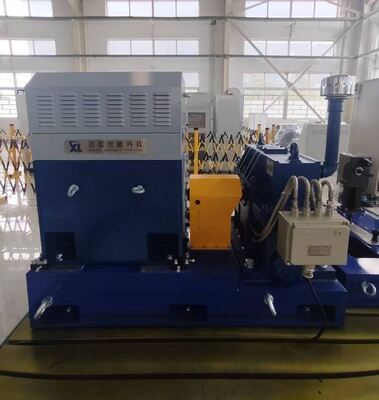

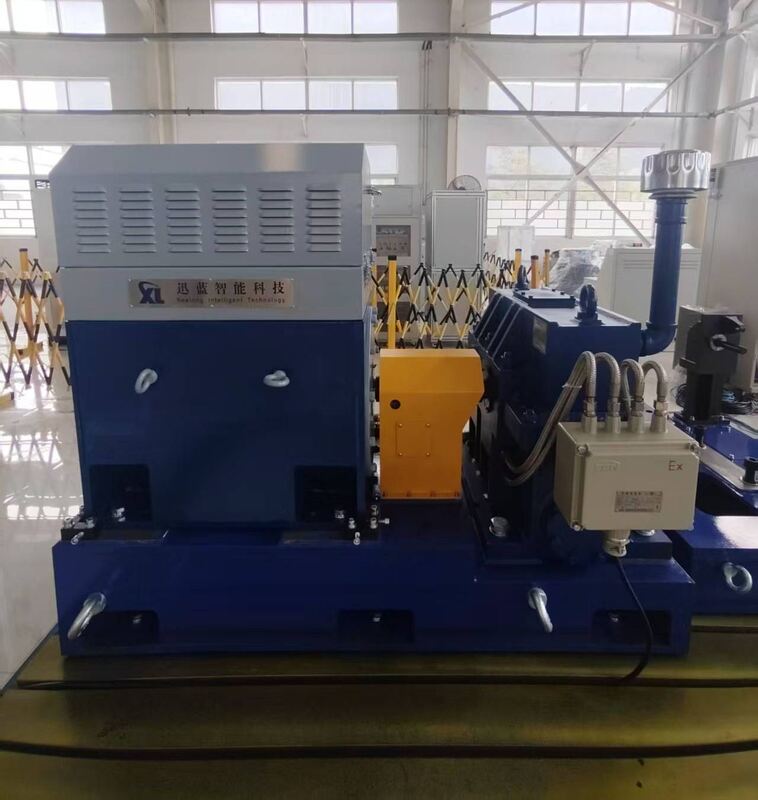

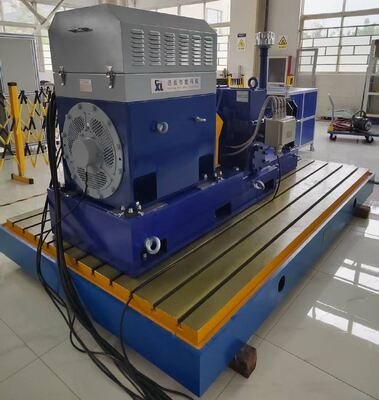

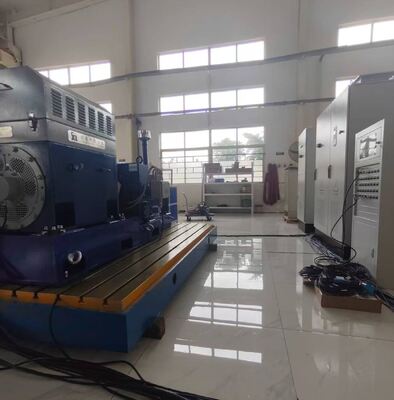

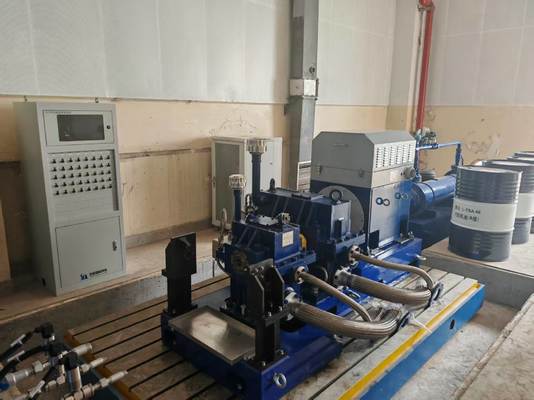

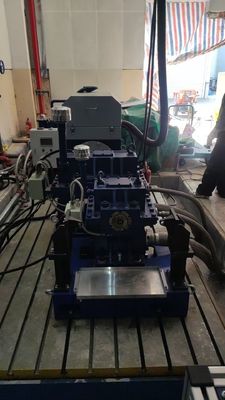

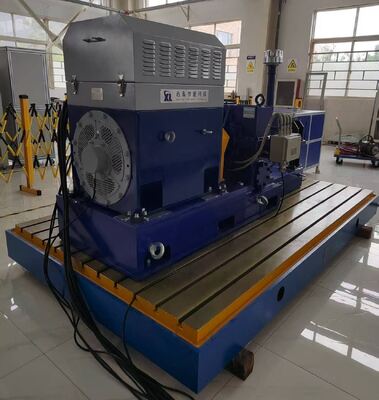

Thiết bị 132-1500/4500 132kW Máy đo lực truyền động hộp số là một thiết bị hiệu suất cao được thiết kế đặc biệt để thử nghiệm hộp số có độ chính xác cao, được sử dụng rộng rãi trong sản xuất công nghiệp, điện gió, máy móc xây dựng, ô tô và vận tải đường sắt. Bàn thử nghiệm này tích hợp máy đo lực truyền động của Seelong (SSCD132-1500/4500 model, công suất 132kW, tốc độ định mức 1500rpm, tốc độ tối đa 4500rpm, độ chính xác đo mô-men xoắn 0,2%FS) và máy đo lực tải (model SSCD110-300/600, công suất 110kW, tốc độ định mức 300rpm, tốc độ tối đa 600rpm), kết hợp với hệ thống biến tần của ABB (độ chính xác điều khiển mô-men xoắn 0,2%FS, độ chính xác điều khiển tốc độ ±1rpm, thời gian phản hồi 5ms) và hệ thống đo lường và điều khiển XLP-1000 của Seelong (được trang bị bộ xử lý Intel Core i7, bộ nhớ DDR4 32GB và ổ SSD 1TB), cho phép giám sát toàn diện và kiểm soát chính xác các thông số chính như mô-men xoắn, tốc độ, nhiệt độ và áp suất.
| Tên thành phần | Thông số kỹ thuật cốt lõi | Thương hiệu |
|
SSCD110-300/600 máy đo lực điện tải |
Công suất: 110kW; Tốc độ định mức: 300rpm; Mô-men xoắn định mức: 3501Nm; Tốc độ tối đa: 600rpm; Cảm biến đo mô-men xoắn: 0-5000Nm (độ chính xác: 0,2%FS) | Seelong |
| máy đo lực điện truyền động SSCD132-1500/4500 | Công suất 132kW, tốc độ định mức 1500rpm, tốc độ tối đa 4500rpm, cảm biến đo mô-men xoắn: 0-840Nm (độ chính xác: 0,2%FS). | Seelong |
| Thiết bị hiệu chuẩn mô-men xoắn | Hiệu chuẩn mô-men xoắn mặt bích mô-men xoắn | Seelong |
| Hệ thống biến tần số | Hệ thống biến tần số đa truyền động; độ chính xác điều khiển mô-men xoắn 0,2%FS; độ chính xác điều khiển tốc độ ±1rpm; thời gian phản hồi 5ms; được trang bị nhiều biện pháp bảo vệ chống quá tải, quá áp và quá nhiệt. | ABB |

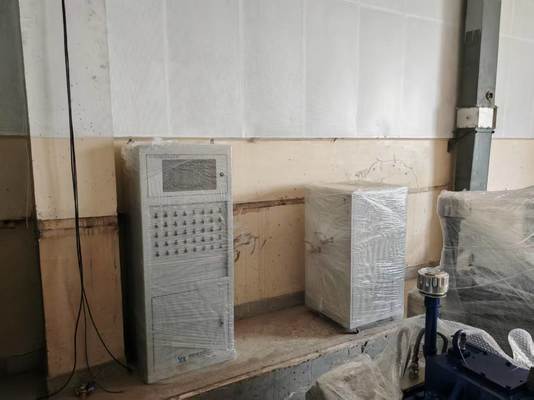

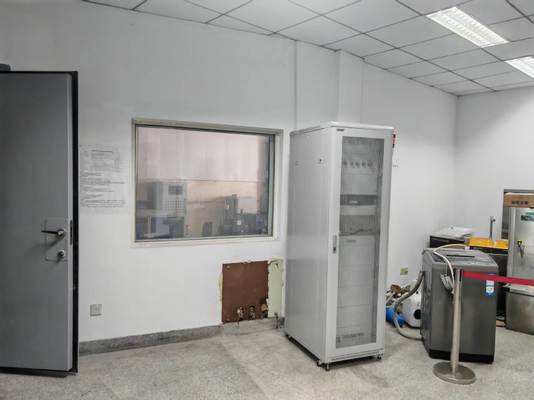

| Hệ thống đo lường và điều khiển XLP-1000 | PC công nghiệp: IPC710; CPU: Intel Core i7; Bộ nhớ: 32GB DDR4; Ổ cứng: 1TB SSD; Phần mềm XLP-1000 được cài đặt sẵn | Seelong |
| Hệ thống thu thập dữ liệu | Mô-đun thu thập nhiệt độ PT100, mô-đun thu thập áp suất, mô-đun thu thập tín hiệu tương tự, cảm biến thu thập nhiệt độ, cảm biến thu thập áp suất, cảm biến thu thập rung, hộp thu thập dữ liệu | Seelong |
| Thiết bị kiểm soát nhiệt độ dầu | Bộ trao đổi nhiệt tấm thép không gỉ, hệ thống điều khiển PLC; độ chính xác kiểm soát nhiệt độ: ± 1 ℃ | Seelong |
| Đồng hồ đo lưu lượng bánh răng |
được sử dụng để đo lưu lượng nước và dầu: Phạm vi thu thập: 0-50 L/phút; Độ chính xác: 0,5%FS Model: SLLL050 |
Seelong |
| Tùy chọn - Khớp nối | Mô-men xoắn cho phép: 500Nm; Tốc độ cho phép: 18000 vòng/phút | Seelong |
| Tùy chọn - Giá đỡ động cơ | Hình chữ L tùy chỉnh không chuẩn, độ dày thành > 50mm | Seelong |
| Tùy chọn - Tấm gang | Vật liệu: HT300; Độ phẳng: ≤0,05mm/m; Độ nhám bề mặt: Ra≤1,6μm; Bộ giảm chấn và tấm gang đảm bảo độ ổn định trong quá trình thử nghiệm tốc độ cao. | Seelong |
| Tùy chọn - Bộ giảm chấn | Loại lò xo, tải trọng định mức 100-300kg, hệ số giảm chấn 0,2-0,3, thích hợp cho tần số rung 5-10Hz; bộ giảm chấn và tấm gang đảm bảo độ ổn định trong quá trình thử nghiệm tốc độ cao. | Seelong |
| Thông số | Thông số kỹ thuật |
| Công suất | 132kW |
| Tốc độ định mức | 1500rpm |
| Tốc độ tối đa | 4500rpm |
| Mô-men xoắn định mức | 840Nm |
| Phạm vi đo mô-men xoắn | 0-840Nm |
| Độ chính xác đo mô-men xoắn | 0,2%FS |
| Độ chính xác điều khiển tốc độ | ±1rpm |
| Thời gian phản hồi | 5ms |
1) Kiểm tra độ chính xác cao: Độ chính xác đo mô-men xoắn 0,2%FS, độ chính xác điều khiển tốc độ ±1rpm, đảm bảo dữ liệu thử nghiệm chính xác và đáng tin cậy.
2) Xử lý dữ liệu hiệu quả cao: Hệ thống đo lường và điều khiển XLP-1000 được trang bị bộ xử lý hiệu suất cao, cho phép xử lý dữ liệu nhanh chóng và giám sát theo thời gian thực.
3) Giám sát thông số toàn diện: Hệ thống thu thập dữ liệu tích hợp nhiều cảm biến để giám sát toàn diện các thông số như nhiệt độ, áp suất và tốc độ dòng chảy.
4) Tiết kiệm năng lượng và bảo vệ môi trường: Máy đo lực điện chuyển đổi năng lượng cơ học thành năng lượng điện và đưa trở lại lưới điện, đạt được thử nghiệm tiết kiệm năng lượng.
5) Cấu hình linh hoạt: Cung cấp nhiều thành phần tùy chọn để đáp ứng nhu cầu của các tình huống thử nghiệm khác nhau.
1) Hộp số công nghiệp: được sử dụng để thử nghiệm hiệu suất truyền động, tăng nhiệt độ và tuổi thọ của máy công cụ, máy móc luyện kim, máy móc khai thác mỏ và máy móc cao su và nhựa để đảm bảo độ ổn định và khả năng chống mài mòn trong quá trình xử lý.
2) Hộp số tuabin gió: Hỗ trợ các đặc tính rung, hiệu suất động và thử nghiệm độ tin cậy của hộp số tuabin gió cấp megawatt, phù hợp với giám sát trực tuyến từ xa và chẩn đoán lỗi.
3) Hộp số máy móc kỹ thuật: bao gồm mô phỏng tải và thử nghiệm độ bền của thiết bị như máy nghiền và băng tải, đồng thời xác minh hoạt động trong môi trường khắc nghiệt.
4) Ô tô và vận tải đường sắt: Các ứng dụng bao gồm tối ưu hóa hiệu suất của hộp số, hộp số xe điện và hệ thống lực kéo đường sắt cao tốc, cải thiện hiệu quả truyền động và độ êm ái khi lái xe.
5) Thiết bị hàng hải và năng lượng: Được sử dụng để thử nghiệm phù hợp tốc độ của hộp số hàng hải và để xác minh khả năng chống ăn mòn và hiệu suất bôi trơn của hộp số thủy điện.
• JB/T 10634-2023 "Máy đo lực điện": Một thông số kỹ thuật cốt lõi bao gồm các yêu cầu kỹ thuật và quy tắc kiểm tra đối với máy đo lực, tập trung vào độ chính xác đo mô-men xoắn (ví dụ: ±0,2%FS) và độ chính xác điều khiển tốc độ (ví dụ: ±1rpm).
• ISO 6336 và AGMA 2001: Các tiêu chuẩn được quốc tế công nhận để tính toán hiệu suất truyền động bánh răng, đảm bảo độ chính xác của các mô hình phần mềm điều khiển và phân tích.
• QC/T 533-1999 "Phương pháp thử nghiệm trục truyền động ô tô trên băng thử": Cung cấp các phương pháp tham chiếu để thử nghiệm xoắn tĩnh của các cụm, thử nghiệm mỏi bánh răng, v.v. và áp dụng cho thử nghiệm đặc tính mô-men xoắn của trục truyền động điện.
• Tiêu chuẩn quân sự (chẳng hạn như MIL-STD-810G): được sử dụng để mô phỏng nhiệt độ môi trường khắc nghiệt (-40℃~150℃) và tải trọng va đập để tái tạo hiệu suất hộp số trong điều kiện làm việc thực tế.
| Model | Công suất (kW) | Mô-men xoắn (Nm) | Tốc độ định mức (rpm) | Tốc độ tối đa (rpm) | Độ chính xác đo mô-men xoắn |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0,2%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0,2%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0,2%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0,2%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0,2%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0,2%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0,2%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0,2%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0,2%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0,2%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0,2%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0,2%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0,2%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0,2%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0,2%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0,2%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0,2%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0,2%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0,2%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0,2%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0,2%FS |
| Công suất, Tốc độ Phạm vi and the Number of Acquisition Modules Can be Customized as Required. | |||||
7. Giao hàng và Dịch vụ sau bán hàng
Giao hàng: Các mẫu tiêu chuẩn được vận chuyển trong 90 ngày; các mẫu tùy chỉnh được vận chuyển trong 90-180 ngày (bao gồm hỗ trợ hậu cần và thông quan quốc tế).
Dịch vụ sau bán hàng: Bảo hành 1 năm đối với các bộ phận cốt lõi (máy đo lực, mặt bích mô-men xoắn), hỗ trợ kỹ thuật song ngữ (Trung và Anh) trọn đời (thời gian phản hồi ≤ 4 giờ); phụ tùng được vận chuyển trong nước trong vòng 24 giờ và giao hàng quốc tế trong vòng 7 ngày; 1,5 ngày đào tạo vận hành miễn phí được cung cấp; hỗ trợ gỡ lỗi từ xa (dựa trên máy tính, bao gồm hướng dẫn cấu hình giải pháp mô-đun).
8. Chứng chỉ Seelong
9. Đóng gói và Vận chuyển
10. Câu hỏi thường gặp
Q: Số lượng đặt hàng tối thiểu cho sự hợp tác của chúng ta là gì?
A: Chúng tôi hỗ trợ đơn đặt hàng thử nghiệm nhỏ 1 chiếc cho các sản phẩm có sẵn.
Q: Làm thế nào để tôi có thể tìm hiểu thêm về các sản phẩm?
A: Vui lòng để lại email của bạn và chúng tôi sẽ gửi cho bạn cuốn sách mẫu điện tử của bạn.
Q: Thời hạn thanh toán của bạn là gì?
A: Thông thường đặt cọc 40% T/T, thanh toán đầy đủ trước khi giao hàng.
Q: Thời gian giao hàng cho đơn đặt hàng của tôi là bao lâu?
A: Chu kỳ sản xuất máy đo lực là 6-8 tuần, chu kỳ sản xuất cảm biến là 2-3 tuần, các sản phẩm khác vui lòng liên hệ với chúng tôi.
Q: Làm thế nào để chúng ta có được giải pháp tổng thể của băng thử nghiệm?
A: Để lại email của bạn cho chúng tôi, nhân viên kỹ thuật của chúng tôi sẽ liên hệ với bạn về kế hoạch chi tiết.
Q: Tôi có thể đến thăm nhà máy của bạn không?
A: Chắc chắn, bạn luôn được chào đón đến thăm.
