Thông tin chi tiết sản phẩm:
|
| Chứng nhận: | CMC, ISO9001, ISO45001, ISO14001, CE | Phạm vi mô-men xoắn không đổi: | 0-1500 vòng/phút |
|---|---|---|---|
| Phạm vi công suất không đổi: | 1500-3800 vòng/phút | Bảo hành: | 1 năm |
| Tốc độ làm việc tối đa: | 3800 vòng / phút | mô-men xoắn định mức: | 3183Nm |
| Công suất định mức: | 500kW | Phạm vi đo: | 0-4000Nm |
| Cân nặng: | 1800kg | Điện áp định mức: | 380V |
| Kiểu: | lực kế điện | ||
| Làm nổi bật: | Bàn thử nghiệm động cơ điện 500KW,Thử nghiệm động cơ xe năng lượng mới,Hệ thống thử nghiệm động cơ 3800 |
||
| Tên thành phần | Thông số kỹ thuật cốt lõi | Nhãn hiệu |

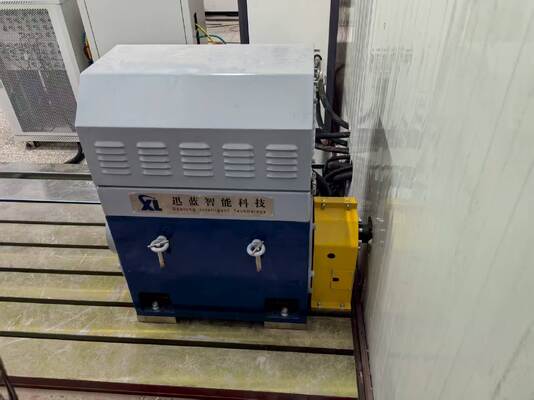

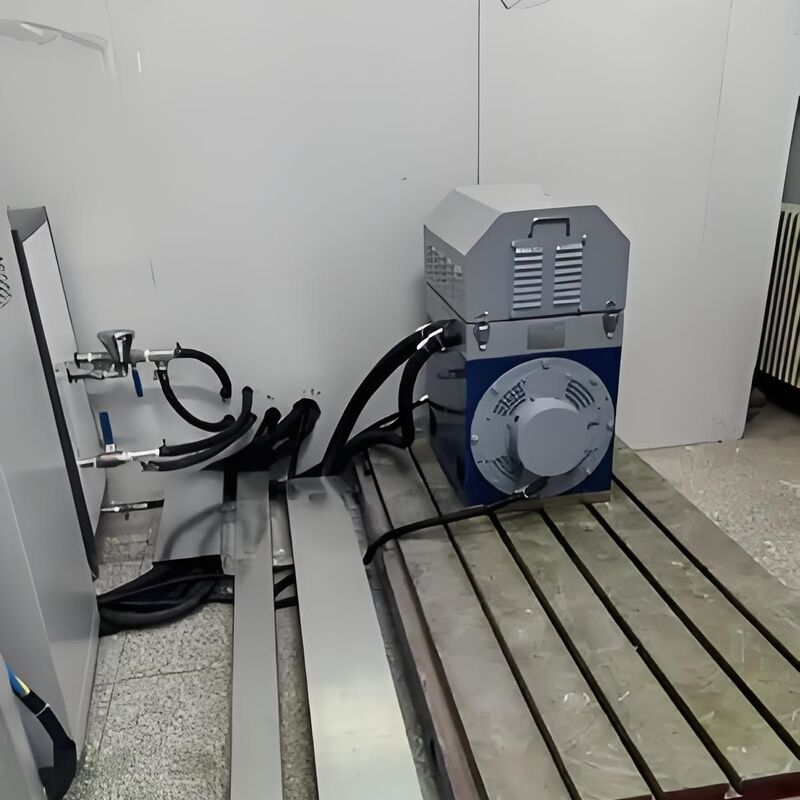

| Động cơ điện SSCD500-1500/3800 | Công suất: 500KW; Tốc độ định mức: 1500rpm; Mô-men xoắn định mức: 3183 Nm; Tốc độ tối đa: 3800rpm; Tốc độ công suất không đổi: 1500-3800rpm; Hệ thống làm mát bằng nước hiệu quả cao. | Seelong |
| Cảm biến mô-men xoắn có độ chính xác cao | Phạm vi đo: 0-4000Nm (độ chính xác: 0,15% FS), thời gian đáp ứng động ≤1ms | HBM |

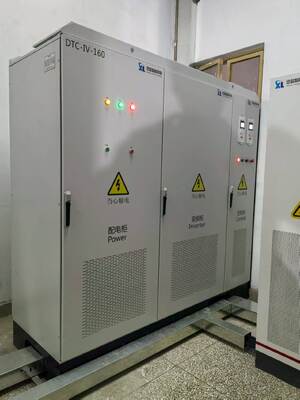

| Hệ thống biến tần tần số thay đổi thông minh | Điện áp đầu vào: ba pha AC 380V -480V; tần số: 50-60Hz; giá trị bảo vệ quá dòng: 1,8 lần dòng điện định mức; được trang bị công nghệ điều khiển vector, hỗ trợ điều chỉnh mô-men xoắn chính xác và tích hợp cơ chế bảo vệ ba lớp chống sét lan truyền, bảo vệ ngắn mạch và cảnh báo nhiệt độ. | Siemens |
| Hệ thống đo lường và điều khiển XLP-1000 | PC công nghiệp: IPC710, CPU: i7, Bộ nhớ: 32GB, Ổ cứng: 1TB, Phần mềm Hệ thống Đo lường và Điều khiển XLP-1000 | Seelong |
| Hệ thống thu thập dữ liệu | Bao gồm các đơn vị thu thập nhiệt độ/độ rung/tiếng ồn/áp suất; phạm vi nhiệt độ -40~300℃ (độ chính xác ±0,3℃); tần số rung 5Hz-20kHz; phạm vi đo áp suất 0-10MPa (độ chính xác ±0,2% FS). | Seelong |
| Máy phân tích công suất |
Model: WT5006; Độ chính xác cơ bản: 0,03% (0,01% số đọc + 0,02% phạm vi) Băng thông: DC, 0,1Hz - 1MHz Màn hình cảm ứng LCD 6 kênh + MTR |
Seelong |
| Biến dòng | Phạm vi đo 1500A, cấp chính xác 0,03% FS, cấp cách điện F. | Seelong |

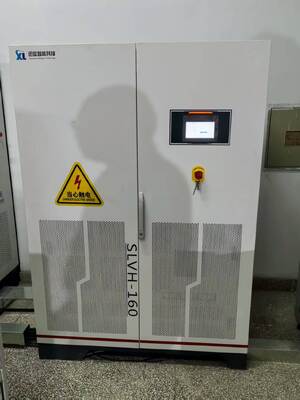

| Bộ mô phỏng pin | Điện áp đầu ra: 36-1500V; Công suất định mức: 500kW; Công suất đỉnh: 625kW; Dòng điện định mức: 1200A; Dòng điện đỉnh: 1500A; Điện áp phản hồi: 380-450V; Hỗ trợ 8 loại mô hình pin (bao gồm mô phỏng pin thể rắn). | Seelong |
| Các thành phần tùy chọn | Khớp nối hiệu suất cao | Tốc độ cho phép: 6000 vòng/phút, mô-men xoắn cho phép: 4500 Nm, cấu trúc đệm đàn hồi |
| Giá đỡ gắn động cơ có thể điều chỉnh | Phạm vi điều chỉnh giá đỡ (chiều cao tâm động cơ): 250mm-600mm; khả năng chịu tải: ≥500kg | |
| Nền tảng gang có độ chính xác cao | Vật liệu: HT350 (độ bền kéo ≥350MPa), cấu trúc giảm chấn tổ ong, sai số độ phẳng ≤0,02mm/m | |
| Bộ giảm xóc composite | Bộ giảm xóc lò xo giảm chấn có thể điều chỉnh với hiệu suất giảm chấn ≥92%, phù hợp với các yêu cầu triệt tiêu rung động thử nghiệm công suất cao. |
| Thông số | Chỉ số kỹ thuật |
| Nhà sản xuất động cơ điện | Seelong |
| Công suất định mức | 500kW |
| Mô-men xoắn định mức | 3183Nm |
| Tốc độ định mức | 1500rpm |
| Tốc độ tối đa | 3800rpm |
| Phạm vi tốc độ mô-men xoắn không đổi | 0-1500rpm |
| Phạm vi tốc độ công suất không đổi | 1500-3800rpm |
| Model cảm biến mô-men xoắn | T40FM |
| Nhà sản xuất cảm biến mô-men xoắn | HBM |
| Phạm vi cảm biến mô-men xoắn | 0-4000Nm |
| Cấp độ chính xác | 0,15%FS |
3. SSCD500-1500/3800 500KW Ưu điểm cốt lõi của Hệ thống Bàn thử nghiệm Động cơ Điện Xe Năng lượng Mới
1) Khả năng thích ứng công suất cao: Động cơ điện cốt lõi có công suất định mức 500KW, phạm vi mô-men xoắn 0-4000Nm, tốc độ tối đa 3800rpm và phạm vi công suất không đổi 1500-3800rpm. Nó có thể đáp ứng các yêu cầu thử nghiệm tải đầy đủ và điều kiện làm việc khắc nghiệt của động cơ công suất cao trong xe thương mại hạng nặng, máy móc xây dựng lớn, v.v. và tương thích với các sản phẩm động cơ có đặc tính tốc độ khác nhau.
2) Độ chính xác đo lường hàng đầu trong ngành: Được trang bị cảm biến mô-men xoắn có độ chính xác cao HBM (độ chính xác 0,15% FS) và máy phân tích công suất Seelong WT5006 (độ chính xác cơ bản 0,03%), cùng với mô-đun thu thập dữ liệu tốc độ cao 10kHz, nó đạt được việc thu thập chính xác các thông số chính như mô-men xoắn, công suất, nhiệt độ và độ rung, với tỷ lệ lỗi dữ liệu nhỏ hơn 0,3%.
3) Khả năng mở rộng hệ thống tuyệt vời: Bộ mô phỏng pin hỗ trợ đầu ra điện áp cực rộng 36-1500V và 8 loại mô hình pin (bao gồm pin thể rắn mới nổi), với dòng điện đỉnh 1500A và tương thích với các hệ thống cung cấp điện động cơ công suất cao khác nhau; Hệ thống biến tần tần số thay đổi thông minh Siemens tương thích với điện áp đầu vào rộng 380V-480V và đạt được phản hồi động và điều chỉnh nhanh chóng dựa trên công nghệ điều khiển vector, với độ ổn định vận hành và khả năng chống nhiễu tuyệt vời.
4) Thiết kế cấu trúc chuyên nghiệp và đáng tin cậy: Tất cả các thành phần cốt lõi đã được xác minh trong điều kiện công suất cao. Giá đỡ gắn chịu tải cao tùy chọn (có thể điều chỉnh 250-600mm), nền gang cường độ cao HT350 và bộ giảm xóc composite có thể được trang bị để triệt tiêu hiệu quả nhiễu rung trong quá trình thử nghiệm công suất cao và đảm bảo hoạt động ổn định lâu dài của thiết bị. Thiết kế mô-đun hỗ trợ mở rộng chức năng và sửa đổi tùy chỉnh.
4. SSCD500-1500/3800 500KW Khu vực ứng dụng của Hệ thống Bàn thử nghiệm Động cơ Điện Xe Năng lượng Mới
1) Lĩnh vực xe năng lượng mới hạng nặng: Thích ứng với việc thử nghiệm công suất, mô-men xoắn, hiệu suất, độ bền và khả năng thích ứng với môi trường nhiệt độ cao và thấp của động cơ truyền động cho xe tải hạng nặng năng lượng mới, xe buýt lớn, xe khai thác, v.v. và phù hợp với các yêu cầu phù hợp với pin điện khác nhau.
2) Lĩnh vực thiết bị công nghiệp lớn: Chúng tôi có thể tiến hành thử nghiệm tại nhà máy, thử nghiệm loại và xác minh độ tin cậy cho động cơ truyền động công nghiệp, bộ máy phát điện và động cơ phù hợp với máy nén 500KW trở xuống, bao gồm các tình huống ứng dụng trong các ngành như luyện kim, điện và hóa chất.
3) Lĩnh vực thiết bị đặc biệt: đáp ứng các thử nghiệm đặc biệt của các động cơ đặc biệt như máy móc xây dựng (máy xúc, cần cẩu), hệ thống đẩy tàu và động cơ kéo đường sắt, đồng thời thích ứng với các điều kiện làm việc phức tạp của mô-men xoắn cao, tốc độ rộng và tác động mạnh.
4) R&D và thử nghiệm cao cấp: Cung cấp R&D hiệu suất động cơ công suất cao, thử nghiệm tuân thủ tiêu chuẩn và các giải pháp thử nghiệm tùy chỉnh cho các viện nghiên cứu quốc gia, trung tâm R&D ô tô cao cấp và các tổ chức thử nghiệm có thẩm quyền của bên thứ ba, hỗ trợ việc xác minh đổi mới công nghệ động cơ tiên tiến.
5. Tiêu chuẩn tham chiếu của Hệ thống Bàn thử nghiệm Động cơ Điện Xe Năng lượng Mới SSCD500-1500/3800 500KW
Tiêu chuẩn quốc gia
Tiêu chuẩn quốc tế
Tiêu chuẩn dành riêng cho thành phần
6. Danh sách Model Hệ thống Bàn thử nghiệm Động cơ Điện Xe Năng lượng Mới
| Model | Công suất (KW) | Mô-men xoắn (Nm) | Tốc độ định mức (vòng/phút) | Tốc độ tối đa (vòng/phút) | Độ chính xác đo mô-men xoắn |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0,15%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0,15%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0,15%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0,15%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0,15%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0,15%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0,15%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0,15%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0,15%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0,15%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0,15%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0,15%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0,15%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0,15%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0,15%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0,15%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0,15%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0,15%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0,15%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0,15%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0,15%FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0,15%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0,15%FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0,15%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0,15%FS |
7. Hỗ trợ Giao hàng và Hậu mãi
Giao hàng
Các model tiêu chuẩn được vận chuyển trong vòng 90 ngày, trong khi các model tùy chỉnh được vận chuyển trong vòng 120-150 ngày (bao gồm hỗ trợ hậu cần quốc tế và thông quan). Giao hàng bao gồm một bộ thiết bị hoàn chỉnh, hướng dẫn lắp đặt, hướng dẫn vận hành, chứng chỉ hiệu chuẩn, danh sách phụ tùng và các tài liệu hoàn chỉnh khác. Hỗ trợ lắp đặt và vận hành tại chỗ.
Dịch vụ sau bán hàng
1) Dịch vụ bảo hành: Các thành phần cốt lõi (động cơ, mặt bích mô-men xoắn, hệ thống biến tần tần số thay đổi) được bảo hành 1 năm và các bộ phận bị lỗi sẽ được sửa chữa hoặc thay thế miễn phí trong thời gian bảo hành.
2) Hỗ trợ kỹ thuật: Hỗ trợ kỹ thuật song ngữ (Tiếng Trung và Tiếng Anh) trọn đời được cung cấp, với thời gian phản hồi nhỏ hơn hoặc bằng 4 giờ; hỗ trợ gỡ lỗi từ xa (dựa trên máy tính), hướng dẫn cấu hình giải pháp theo mô-đun và trả lời trực tuyến các câu hỏi kỹ thuật.
3) Dịch vụ đào tạo: Chúng tôi cung cấp 2 ngày đào tạo vận hành miễn phí tại chỗ, bao gồm lắp đặt thiết bị, cài đặt thông số, thử nghiệm điều kiện vận hành, phân tích dữ liệu và bảo trì hàng ngày, để đảm bảo rằng người dùng thành thạo trong việc vận hành hệ thống.
8. Câu hỏi thường gặp
Q: Số lượng đặt hàng tối thiểu cho sự hợp tác của chúng ta là gì?
A: Chúng tôi hỗ trợ đơn hàng dùng thử nhỏ 1 chiếc cho các sản phẩm có sẵn.
Q: Làm thế nào để tôi tìm hiểu thêm về các sản phẩm?
A: Vui lòng để lại email của bạn và chúng tôi sẽ gửi cho bạn cuốn sách mẫu điện tử của bạn.
Q: Thời hạn thanh toán của bạn là gì?
A: Thông thường đặt cọc 40% T/T, thanh toán đầy đủ trước khi giao hàng.
Q: Thời gian giao hàng cho đơn đặt hàng của tôi là bao lâu?
A: Chu kỳ sản xuất động cơ là 6-8 tuần, chu kỳ sản xuất cảm biến là 2-3 tuần, các sản phẩm khác vui lòng liên hệ với chúng tôi.
Q: Làm thế nào để chúng tôi có được giải pháp tổng thể của bàn thử nghiệm?
A: Để lại email của bạn cho chúng tôi, nhân viên kỹ thuật của chúng tôi sẽ liên lạc với bạn về kế hoạch chi tiết.
Q: Tôi có thể đến thăm nhà máy của bạn không?
A: Chắc chắn, bạn luôn được chào đón đến thăm.
