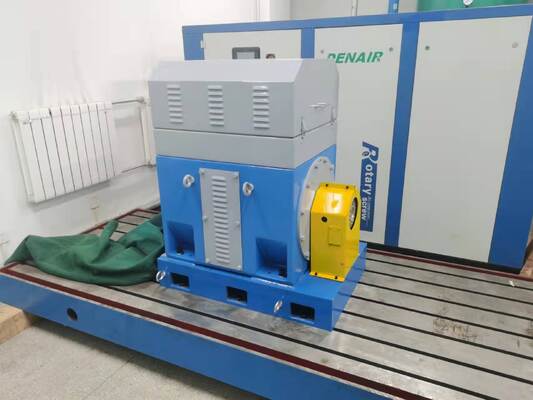

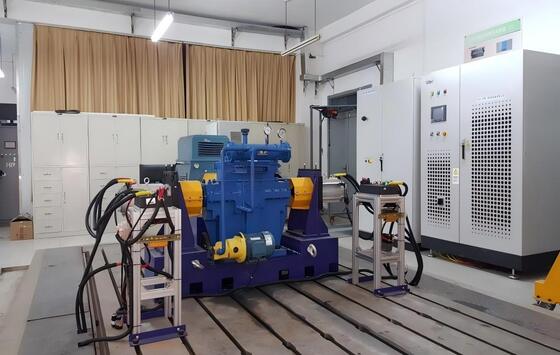

SSCD450-1500/3800 450KW Hệ thống băng kiểm tra động cơ động cơ động cơ năng lượng mới

3.SSCD450-1500/3800 450KW New Energy Vehicle Motor Dynamometer Thử nghiệmHệ thống Trọng tâmKỹ thuậtƯu điểm

1) Sức mạnh cao và khớp chính xác: 450kW công suất, mô-men xoắn tối đa 2865Nm và tốc độ tối đa 3800rpm,bao gồm hoàn toàn các yêu cầu kiểm tra hoàn toàn các động cơ truyền động cho các phương tiện thương mại năng lượng mới và xe chở khách hạng nặngPhạm vi năng lượng không đổi chạy qua toàn bộ phạm vi hoạt động tốc độ cao, phù hợp với các đặc điểm hoạt động thực tế của động cơ.

2) Độ chính xác đo cực cao: Nó sử dụng cảm biến mô-men xoắn chính xác cao HBM T40FM (0,15% FS) và máy phân tích công suất Seelong WT6000 (0,02% độ chính xác cơ bản),và được trang bị hệ thống thu thập dữ liệu tốc độ cao 1000Hz để đảm bảo chụp chính xác các thông số chính như mô-men xoắn, sức mạnh, nhiệt độ và rung động, với lỗi dữ liệu thấp hơn nhiều so với tiêu chuẩn công nghiệp.

3) Khả năng tương thích toàn cảnh: Máy mô phỏng pin hỗ trợ 8 mô hình pin phổ biến và mới, đầu ra điện áp rộng 30-1500V, dòng điện đỉnh 1200A và tương thích với các động cơ có mức điện áp khác nhau;hệ thống chuyển đổi tần số ABB tương thích với 380V±15% đầu vào điện áp rộng, thích nghi với các môi trường lưới điện khác nhau trên toàn thế giới, và có sự ổn định mạnh mẽ hơn.

4) Tùy chỉnh linh hoạt và ổn định cao: Hệ thống tích hợp các chức năng cốt lõi như đo lường và kiểm soát, phân tích và lưu trữ dữ liệu.Nằm có một phạm vi điều chỉnh của 250-600mm để chứa các mô hình động cơ khác nhauSự kết hợp của tấm sắt đúc HT350 và chất chống va chạm tổng hợp có hiệu quả ức chế rung động trong quá trình vận hành tốc độ cao, đảm bảo sự ổn định của dữ liệu thử nghiệm.

5) Hoạt động thông minh và hiệu quả: Phần mềm đo lường và điều khiển XLP-2000 hỗ trợ chỉnh sửa quy trình thử nghiệm tùy chỉnh, hình dung dữ liệu thời gian thực và tạo báo cáo tự động.nó cải thiện đáng kể hiệu quả kiểm tra; giao diện hoạt động hai ngôn ngữ tiếng Trung và tiếng Anh được điều chỉnh cho nhu cầu của người dùng quốc tế.

4.SSCD450-1500/3800 Động cơ xe năng lượng mới 450KWThang thử động cơỨng dụng hệ thốngKhu vực

1) lĩnh vực xe năng lượng mới: chúng tôi tập trung vào việc kiểm tra hiệu suất động cơ truyền động cho các phương tiện thương mại năng lượng mới (xe buýt, xe logistics, xe tải hạng nặng) và xe chở khách cao cấp, bao gồm xác minh năng lượng,đặc điểm mô-men xoắn, phân tích hiệu quả, thử nghiệm độ bền, thử nghiệm phản ứng động, v.v., để đáp ứng nhu cầu hỗ trợ của lithium ba, lithium iron phosphate và pin trạng thái rắn.

2) Ngành sản xuất động cơ: Cung cấp thử nghiệm nhà máy, thử nghiệm loại và xác minh độ tin cậy cho động cơ động cơ năng lượng mới từ 450kW trở xuống cho các nhà sản xuất động cơ,giúp kiểm soát chất lượng sản phẩm và tối ưu hóa hiệu suất.

3) Các tổ chức nghiên cứu và thử nghiệm: Cung cấp các nền tảng nghiên cứu và thử nghiệm động cơ công suất cao cho các trường đại học, viện nghiên cứu và phòng thí nghiệm thử nghiệm của bên thứ ba, hỗ trợ các giải pháp thử nghiệm tùy chỉnh,và đáp ứng nhu cầu nghiên cứu và phát triển công nghệ mới, chứng nhận tuân thủ tiêu chuẩn, vv

4) lĩnh vực xe đặc biệt: thích nghi với thử nghiệm đặc biệt của động cơ hỗ trợ cho máy móc xây dựng năng lượng mới, tàu năng lượng mới và vận chuyển đường sắt,có khả năng chịu tải trọng cao và hoạt động liên tục lâu dài, và đáp ứng các yêu cầu thử nghiệm nghiêm ngặt của các kịch bản đặc biệt.

5.SSCD450-1500/3800 Động cơ xe năng lượng mới 450KWThang thử động cơHệ thốngGhi chú Sbạch tuộc

Tiêu chuẩn quốc gia

• GB/T 18488.1-2015 "Hệ thống động cơ truyền động cho xe điện - Phần 1: Thông số kỹ thuật"
• GB/T 18488.2-2015 "Hệ thống động cơ truyền động cho xe điện - Phần 2: Phương pháp thử nghiệm",
• GB/T 755-2019 "Động máy điện - Đánh giá và hiệu suất",
• GB/T 29307-2022 "Phương pháp thử nghiệm độ tin cậy của hệ thống động cơ truyền động cho xe điện"

Tiêu chuẩn quốc tế

• ISO 15084-1:2017 Xe đường bộ - Hệ thống truyền động điện - Phần 1: Giao diện điện,
• IEC 60034-1:2017 Máy điện xoay - Phần 1: Chứng chỉ và hiệu suất,
• ISO 6469-5:2022 Xe điện - Yêu cầu an toàn - Phần 5: Hệ thống điện.

Tiêu chuẩn cụ thể về thành phần

• Bộ cảm biến mô-men xoắn HBM T40FM tuân thủ tiêu chuẩn hiệu chuẩn ISO 16613:2013;
• Hệ thống biến tần số biến động của Siemens tuân thủ tiêu chuẩn an toàn IEC 61800-5-1 và tiêu chuẩn hệ thống truyền động điện có tốc độ điều chỉnh IEC 61800-2,
• Máy phân tích công suất tuân thủ tiêu chuẩn độ chính xác IEC 62053-22.

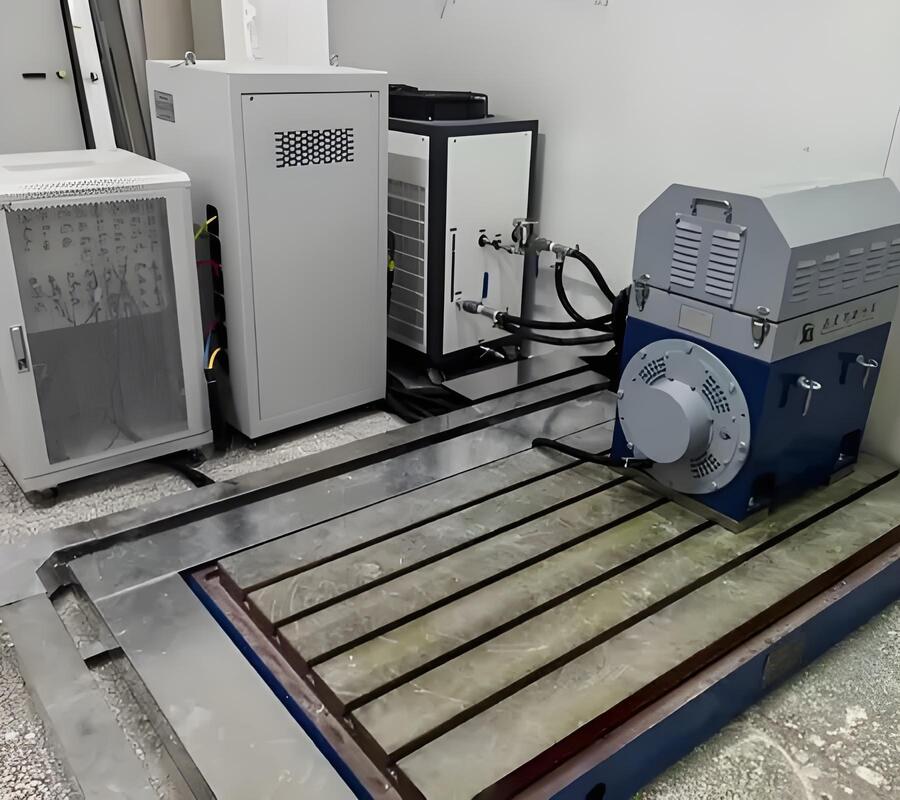

6. Hệ thống xe năng lượng mới Động cơ Động cơ điện Động lực số Kiểm tra băng ghế thử

7. Đưa hàng và hỗ trợ sau bán hàng

Giao hàng

Các mô hình tiêu chuẩn được vận chuyển trong vòng 90 ngày, trong khi các mô hình tùy chỉnh được vận chuyển trong vòng 120-150 ngày (bao gồm hỗ trợ hậu cần quốc tế và thông quan).Chuyển hàng bao gồm một bộ thiết bị hoàn chỉnh, hướng dẫn cài đặt, hướng dẫn hoạt động, giấy chứng nhận hiệu chuẩn, danh sách phụ tùng thay thế và tài liệu đầy đủ khác.

Dịch vụ sau bán hàng

1) Dịch vụ bảo hành: Các thành phần cốt lõi (máy đo động lực, vòm xoắn, hệ thống biến tần số biến tần) được bảo hành trong 1 năm và các bộ phận bị lỗi sẽ được sửa chữa hoặc thay thế miễn phí trong thời gian bảo hành.

2) Hỗ trợ kỹ thuật: Hỗ trợ kỹ thuật song ngữ suốt đời (tiếng Trung và tiếng Anh) được cung cấp, với thời gian phản hồi ít hơn hoặc bằng 4 giờ; gỡ lỗi từ xa (dựa trên máy tính),Hướng dẫn cấu hình giải pháp mô-đun, và trả lời trực tuyến cho các câu hỏi kỹ thuật được hỗ trợ.


3) Dịch vụ đào tạo: Chúng tôi cung cấp 2 ngày đào tạo hoạt động miễn phí tại chỗ, bao gồm lắp đặt thiết bị, cài đặt tham số, kiểm tra điều kiện hoạt động, phân tích dữ liệu và bảo trì hàng ngày,để đảm bảo rằng người dùng có kỹ năng vận hành hệ thống.
