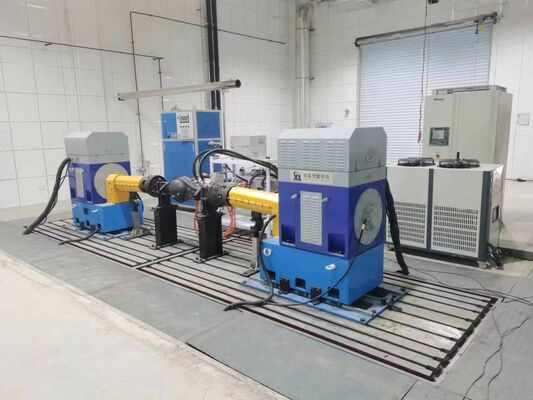

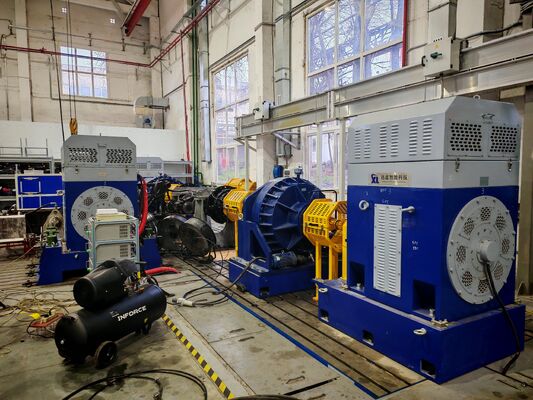

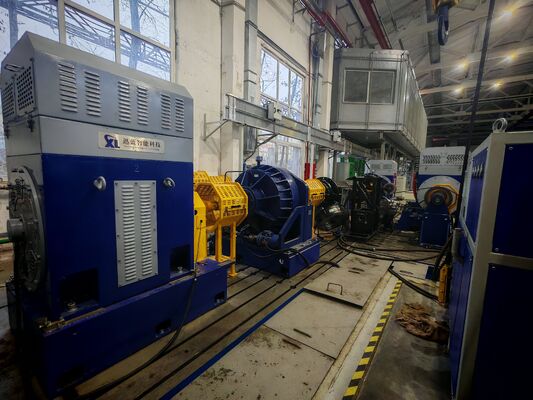

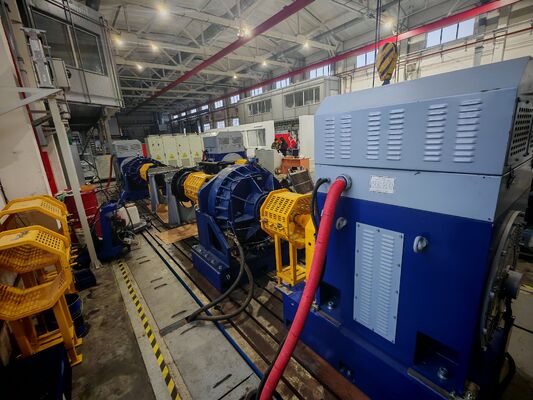

SSCD350-1800-4000 Hệ thống băng kiểm tra động lực điện trục ô tô
1. SSCD350-1800-4000 Hệ thống mô tả thành phần của trạm thử động lực điện trục ô tô
The SSCD350-1800-4000 Automotive Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 350kW-class automotive axles and related transmission systemsHệ thống này tích hợp các mô-đun cốt lõi như động cơ động cơ, động cơ động cơ tải, vòm quay chính xác cao, hệ thống đo lường và điều khiển thông minh và mô phỏng pin.Nó bao gồm toàn diện việc xác minh hiệu suất, thử nghiệm độ bền và đánh giá độ tin cậy của trục xe thương mại và hệ thống truyền tải xe đặc biệt, cung cấp một giải pháp hoàn chỉnh cho nghiên cứu và phát triển trục, thử nghiệm sản xuất và hơn thế nữa.
| Tên thành phần | Thông số kỹ thuật cơ bản | Thương hiệu |
| SSCD350-1800-4000 động cơ động cơ | Công suất: 350kW; Mô-men xoắn định giá: 1858Nm; Tốc độ định giá: 1800rpm; Tốc độ tối đa: 4000rpm; Hỗ trợ điều khiển mô-men xoắn không đổi / tốc độ không đổi / công suất không đổi; Thời gian phản ứng: ≤10ms | Seelong |
| SSCD350-1800-4000 động cơ đo tải | Công suất: 350kW; Mô-men xoắn định số: 1858Nm; Tốc độ định số: 1800rpm; Tốc độ tối đa: 4000rpm; Độ chính xác điều khiển mô-men xoắn: ≤±0,2% FS; Hệ thống tiêu hao nhiệt làm mát bằng nước. | Seelong |
| Vòng xoắn | Phạm vi đo 0-4000 Nm; độ chính xác 0,15% FS; độ phân giải tốc độ ± 1 vòng / phút; thời gian phản ứng động ≤ 1 ms | HBM |
| Hệ thống biến tần số biến đổi | Điện áp đầu vào: ba pha AC 380V-480V; tần số: 50-60Hz; công nghệ điều khiển vector; bảo vệ gấp ba lần chống quá điện, quá điện áp và quá nóng. | Siemens |
| Hệ thống đo lường và điều khiển XLP-1000 | Máy tính công nghiệp: IPC710; CPU I7, RAM 32GB, ổ cứng 1TB; phần mềm đo lường và điều khiển chuyên dụng XLP-1000; hỗ trợ thiết lập điều kiện hoạt động và tạo báo cáo. | Seelong |
| Hệ thống thu thập dữ liệu | Bao gồm các đơn vị thu thập nhiệt độ / rung động / tiếng ồn; phạm vi nhiệt độ -40 ~ 200 °C (chính xác ± 0,5 °C); tần số rung động 10Hz-10kHz. | Seelong |
| Máy mô phỏng pin | Điện áp đầu ra 36-1200V; dòng điện định số ≥1000A; hỗ trợ phản hồi năng lượng (hiệu quả phản hồi ≥90%); tương thích với 8 loại mô hình pin. | Seelong |
| Nắp đặt điều chỉnh | Phạm vi điều chỉnh chiều cao trung tâm: 250-600mm; sức tải: ≥1000kg; sai số độ phẳng bề mặt lắp đặt: ≤0,02mm/m | Seelong |
| Bảng bề mặt bằng sắt đúc | Vật liệu: HT350 (sức mạnh kéo ≥ 350MPa); cấu trúc giảm áp từ tổ ong; sai số phẳng ≤0,02mm/m | Seelong |
| ghép | Tốc độ cho phép ≥ 6000 vòng / phút; công suất mô-men xoắn ≥ 6000 Nm; cấu trúc đệm đàn hồi; vật liệu chống mòn và chống ăn mòn. | Seelong |
| Vệ chắn bảo vệ | Cấu trúc hoàn toàn kín; chiều cao ≥ 1,8m; kết nối hệ thống (ngừng ngay lập tức khi kích hoạt); vật liệu hấp thụ âm thanh tích hợp. | Seelong |
| Máy phân tích công suất | Độ chính xác cơ bản ≤ 0,03%; băng thông DC-1MHz; 6 kênh + MTR; hoạt động màn hình cảm ứng LCD | Seelong |
| Máy biến áp dòng | Phạm vi đo 1200A; lớp độ chính xác 0,03% FS; lớp cách nhiệt F. | Seelong |
| Máy làm mát | Khả năng làm mát tương thích với các hệ thống 350kW; độ chính xác điều khiển nhiệt độ ± 2°C; thiết kế hai mạch (dynamometer + làm mát trục) | Seelong |
| Trạm dầu bôi trơn | Áp suất cung cấp dầu: 0,3-0,6MPa; tốc độ dòng chảy: có thể điều chỉnh; phạm vi điều khiển nhiệt độ dầu: 30-60 °C; được trang bị chức năng lọc và cảnh báo mức dầu. | Seelong |
2. SSCD350-1800-4000 Động cơ trục điện động cơ Các thông số kỹ thuật
| Các thông số | Các chỉ số kỹ thuật |
| Nhãn hiệu động cơ điện | Seelong |
| Sức mạnh động cơ động cơ số | 350kW |
| Mô-men xoắn số liệu động lực số liệu động lực | 1858Nm |
| Tốc độ động cơ động cơ | 1800 vòng/phút |
| Tốc độ động cơ tối đa | 4000 vòng/phút |
| Thời gian phản ứng động cơ động cơ | ≤10ms |
| Năng lượng động cơ đo tải trọng | 350kW |
| Mô-men xoắn lực lượng động cơ tải định số | 1858Nm |
| Phạm vi mô-men xoắn | 0-4000Nm |
| Độ chính xác của vít mô-men xoắn | 0.15% FS |
| Độ phân giải tốc độ vít mô-men xoắn | ±1 vòng/phút |
| Thời gian phản ứng động lực của vít mô-men | ≤ 1 ms |
| Phạm vi điện áp đầu ra của mô phỏng pin | 36-1200V |
| Lượng điện bình thường của bộ mô phỏng pin | ≥ 1000A |
| Hiệu suất phục hồi năng lượng của mô phỏng pin | ≥ 90% |
| Độ chính xác cơ bản của máy phân tích công suất | ≤ 0,03% |
| Phạm vi phân tích công suất | DC-1MHz |
| Phạm vi điều chỉnh chiều cao trung tâm của hỗ trợ gắn | 250-600mm |
| Ứng đỡ lắp đặt | ≥ 1000kg |
| Vật liệu tấm sắt đúc | HT350 (sức mạnh kéo ≥ 350MPa) |
3. SSCD350-1800-4000 Hệ thống băng kiểm tra động cơ điện Ưu điểm chính
1) Máy đo động lực hai hoạt động phối hợp, cung cấp các kịch bản thử nghiệm toàn diện: Được trang bị hai máy đo động lực SSCD350-1800-4000 cho cả ổ đĩa và tải, mỗi đơn vị có công suất 350kW, mô-men xoắn 1858Nm và tốc độ tối đa 4000rpm.Nó có thể mô phỏng điều kiện lái xe và tải trọng kép của trục ô tô trong hoạt động thực tế, bao gồm các nhu cầu thử nghiệm hiệu suất hoàn toàn của các trục xe thương mại và xe đặc biệt, và phù hợp để xác minh phản ứng mô-men xoắn và tốc độ trong các điều kiện đường khác nhau.
2) Độ chính xác đo hàng đầu trong ngành:Sử dụng các vít mô-men xoắn nhanh chính xác cao HBM với độ chính xác 0,15% FS, độ phân giải tốc độ ± 1 vòng/phút và phản ứng động ≤ 1 ms;kết hợp với một máy phân tích công suất Seelong với độ chính xác cơ bản ≤00,03%, kết hợp với một hệ thống thu thập dữ liệu đa chiều (chính xác nhiệt độ ± 0,5 °C, phạm vi tần số rung động 10Hz-10kHz),nó đạt được việc thu thập chính xác và phân tích các thông số chính như mô-men xoắn, năng lượng, nhiệt độ, và rung động.
3) Sự ổn định và tương thích hệ thống mạnh mẽ: Các hệ thống biến tần số biến động của Siemens sử dụng công nghệ điều khiển vector, có tính năng bảo vệ gấp ba lần chống lại quá điện, quá điện áp và quá nóng,và tương thích với một phạm vi đầu vào điện áp rộng 380V-480V; mô phỏng pin hỗ trợ một phạm vi điện áp đầu ra rộng từ 36-1200V và dòng điện cao ≥1000A, tương thích với 8 loại mô hình pin và có hiệu quả phản hồi năng lượng ≥90%,đáp ứng nhu cầu tương thích công suất của các trục xe khác nhau trong khi đạt được tiết kiệm năng lượng và giảm tiêu thụ.
4) Thiết kế cấu trúc khoa học, an toàn và đáng tin cậy: Nắp đặt có thể điều chỉnh có chiều cao trung tâm là 250-600mm, sức chịu tải ≥1000kg và sai số phẳng ≤0,02mm/m trên bề mặt gắn;tấm thép đúc HT350 được kết hợp với cấu trúc hấp thụ va chạm từ tổ ong để đảm bảo sự ổn định của thử nghiệm tốc độ cao; nắp bảo vệ hoàn toàn được đóng có vật liệu hấp thụ âm thanh tích hợp và được kết nối với hệ thống (bắt đầu và dừng ngay lập tức),xem xét cả yêu cầu bảo vệ an toàn và giảm tiếng ồn.
5) đo lường và kiểm soát thông minh, hoạt động hiệu quả: Hệ thống đo lường và điều khiển XLP-1000 được trang bị một máy tính công nghiệp I7 (bộ nhớ 32G + ổ cứng 1T) và phần mềm chuyên dụng hỗ trợ cài đặt điều kiện hoạt động,giám sát dữ liệu thời gian thực và tạo báo cáo tự động; trạm bôi trơn có chức năng điều chỉnh áp suất cung cấp dầu, điều khiển nhiệt độ dầu và chức năng cảnh báo mức dầu,và thiết kế hai mạch của máy làm mát được điều chỉnh chính xác cho nhu cầu làm mát của động cơ và trục, giảm đáng kể chi phí can thiệp thủ công.
4. SSCD350-1800-4000 Hệ thống thử nghiệm xe hơi
1) Sân trục xe thương mại: sức mạnh, mô-men xoắn, hiệu quả truyền tải và thử nghiệm độ bền áp dụng cho trục xe thương mại như xe tải hạng nặng, xe buýt và xe tải,bao gồm xác minh hiệu suất và thử nghiệm tại nhà máy của các trục khác nhau như trục truyền động, trục lái và trục hỗ trợ.
2) Khu vực xe đặc biệt: Kiểm tra đặc biệt các trục cho các phương tiện đặc biệt như máy xây dựng (máy đào, máy tải), xe khai thác mỏ,và xe quân sự để đáp ứng các yêu cầu đánh giá độ tin cậy và ổn định trong mô-men xoắn lớn và điều kiện làm việc phức tạp.
3) Khu vực nghiên cứu và phát triển trục: Chúng tôi cung cấp nền tảng R & D và thử nghiệm cho các nhà sản xuất trục và viện nghiên cứu, và hỗ trợ các giải pháp thử nghiệm tùy chỉnh cho tối ưu hóa cấu trúc trục, kết hợp hệ thống truyền tải,R & D công nghệ tiết kiệm năng lượng.
4) Các tổ chức kiểm tra bên thứ ba: phù hợp với các tiêu chuẩn quốc gia và quốc tế, cung cấp dịch vụ kiểm tra tuân thủ tiêu chuẩn sản phẩm trục cho các cơ quan kiểm tra chất lượng và cơ quan chứng nhận,bao gồm tất cả các khía cạnh của thử nghiệm bao gồm cả hiệu suất an toàn, hiệu suất môi trường và độ bền.
5. SSCD350-1800-4000 Hệ thống tham chiếu hệ thống xe hơi axle Electric Dynamometer
QC/T 533-2020
QC/T 534-2020 ¢ Chỉ số đánh giá thử nghiệm trên khay cho trục lái xe ô tô
GB/T 23920-2024 ¢ Máy xây dựng - trục ¢
JB/T 5929-1991 Phương pháp thử nghiệm độ tin cậy cho trục ổ của máy móc xây dựng
JB/T 10634-2023 Động lực số điện
| Mô hình | Sức mạnh (KW) | Vòng xoắn (Nm) | Tốc độ định số (rpm) | Tốc độ tối đa (rpm) | Độ chính xác đo mô-men xoắn |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.15% FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.15% FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.15% FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.15% FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.15% FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.15% FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.15% FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.15% FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.15% FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.15% FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.15% FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.15% FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.15% FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.15% FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.15% FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.15% FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.15% FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.15% FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.15% FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.15% FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.15% FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.15% FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.15% FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.15% FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.15% FS |
Các mô hình tiêu chuẩn được vận chuyển trong vòng 90 ngày, trong khi các mô hình tùy chỉnh được vận chuyển trong vòng 120-150 ngày (bao gồm hỗ trợ hậu cần quốc tế và thông quan).Chuyển hàng bao gồm một bộ thiết bị hoàn chỉnh, hướng dẫn cài đặt, hướng dẫn hoạt động, giấy chứng nhận hiệu chuẩn, danh sách phụ tùng thay thế và tài liệu đầy đủ khác.
Dịch vụ sau bán hàng
1) Dịch vụ bảo hành: Các thành phần cốt lõi (dynamometer, vòm quay, hệ thống chuyển đổi tần số) được đảm bảo trong 1 năm,và các thành phần bị lỗi sẽ được sửa chữa hoặc thay thế miễn phí trong thời gian bảo hành.
2) Hỗ trợ kỹ thuật: Hỗ trợ kỹ thuật song ngữ suốt đời (tiếng Trung và tiếng Anh) được cung cấp, với thời gian phản hồi ≤4 giờ; gỡ lỗi từ xa (dựa trên máy tính),Hướng dẫn cấu hình giải pháp mô-đun, và trả lời trực tuyến cho các câu hỏi kỹ thuật được hỗ trợ.
3) Dịch vụ đào tạo: Chúng tôi cung cấp 2 ngày đào tạo hoạt động miễn phí tại chỗ, bao gồm lắp đặt thiết bị, cài đặt tham số, kiểm tra điều kiện hoạt động, phân tích dữ liệu và bảo trì hàng ngày,để đảm bảo rằng người dùng có kỹ năng vận hành hệ thống.
8.Câu hỏi thường gặp
Q: Số lượng đặt hàng tối thiểu cho hợp tác của chúng tôi là bao nhiêu?
A: Chúng tôi hỗ trợ đơn đặt hàng nhỏ 1pcs cho các sản phẩm hàng tồn kho.
Q: Làm thế nào tôi có thể tìm hiểu thêm về các sản phẩm?
A: Vui lòng để lại email của bạn và chúng tôi sẽ gửi cho bạn cuốn sách mẫu điện tử của bạn.
Q: Thời hạn thanh toán của bạn là bao nhiêu?
A: Thông thường 30% tiền gửi T / T, trả đầy đủ trước khi vận chuyển.
Hỏi: Thời gian giao hàng của tôi là bao lâu?
A: Chu kỳ sản xuất động cơ là 6-8 tuần, chu kỳ sản xuất cảm biến là 2-3 tuần, các sản phẩm khác vui lòng liên hệ với chúng tôi.
Q: Làm thế nào chúng ta có được giải pháp tổng thể của băng ghế thử nghiệm?
A: Hãy để lại email của bạn, nhân viên kỹ thuật của chúng tôi sẽ liên lạc với bạn về kế hoạch chi tiết.
Q: Tôi có thể đến thăm nhà máy của bạn không?
A: Chắc chắn, bạn luôn được chào đón để được thăm.
