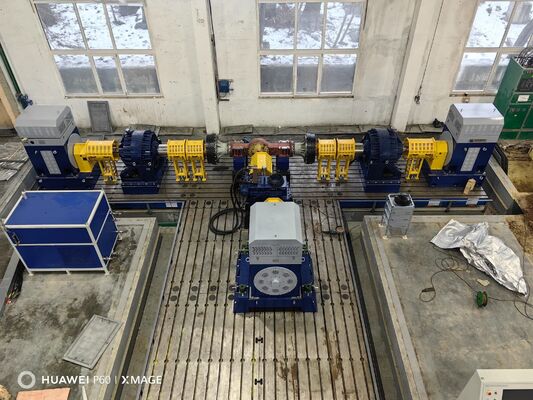

SSCD560-1800-4000 560kW 0.15% Hệ thống băng thử nghiệm động cơ điện cho thử nghiệm trục và hộp số xe

Hệ thống Băng thử nghiệm Động cơ điện Trục xe SSCD560-1800-4000

1. Bảng Tiêu chuẩn tham chiếu Hệ thống Băng thử nghiệm Động cơ điện Trục xes Bảng mô tả thành phần Hệ thống Băng thử nghiệm Động cơ điện Trục xe

Hệ thống Băng thử nghiệm Động cơ điện Trục xe SSCD560-1800-4000 là một nền tảng thử nghiệm hiệu suất toàn diện hàng đầu được thiết kế đặc biệt để thử nghiệm các trục xe s công suất cực cao 560kW và các hệ thống truyền động hạng nặng cao cấp. Hệ thống này tích hợp các mô-đun cốt lõi như động cơ điện, động cơ tải hạng nặng, mặt bích mô-men xoắn có độ chính xác cực cao, hệ thống đo lường và điều khiển thông minh và bộ mô phỏng pin công suất cao. Nó bao gồm toàn diện các nhu cầu xác minh hiệu suất cực đoan, thử nghiệm độ bền cực dài và đánh giá độ tin cậy trong điều kiện khắc nghiệt của các trục xe cho xe thương mại siêu nặng, xe quân sự đặc biệt và máy móc kỹ thuật lớn, cung cấp một giải pháp toàn diện và có độ chính xác cao cho R&D đổi mới trục công suất cực cao và thử nghiệm sản xuất cao cấp.sThông số kỹ thuật cốt lõi

Xe Bảng Tiêu chuẩn tham chiếu Hệ thống Băng thử nghiệm Động cơ điện Trục xesChỉ số kỹ thuật

Xe Bảng Tiêu chuẩn tham chiếu Hệ thống Băng thử nghiệm Động cơ điện Trục xesĐược trang bị động cơ điện SSCD560-1800-4000 kép để truyền động và tải, mỗi thiết bị có công suất định mức 560kW, mô-men xoắn 2970 Nm, tốc độ định mức 1800rpm và tốc độ tối đa 4000rpm. Nó có thể mô phỏng chính xác các đặc tính truyền động và tải của các phương tiện siêu nặng trong điều kiện vận hành khắc nghiệt như leo dốc, lái xe tốc độ cao tải nặng và phanh khẩn cấp. Nó bao gồm toàn diện việc thử nghiệm hiệu suất đầy đủ của các trục xe thương mại siêu nặng, xe quân sự đặc biệt và máy móc kỹ thuật lớn, đồng thời phù hợp để xác minh phản hồi nghiêm ngặt như tác động mô-men xoắn cao tức thời và thay đổi tốc độ cao trong điều kiện đường xá khắc nghiệt.

2) Hệ thống đo lường chính xác hàng đầu với độ chính xác dữ liệu hàng đầu trong ngành: Sử dụng mặt bích mô-men xoắn có độ chính xác cao hàng đầu của HBM với độ chính xác 0.08% FS, độ phân giải tốc độ 0.01 vòng/phút và phản hồi động ≤0.5 ms; kết hợp với máy phân tích điện hàng đầu của Seelong với độ chính xác cơ bản ≤0.01%, kết hợp với hệ thống thu thập dữ liệu có độ chính xác cực cao đa chiều (độ chính xác nhiệt độ ±0.2℃, phạm vi tần số rung 2Hz-30kHz), cho phép thu thập chính xác ở cấp độ micro giây và phân tích thông minh chuyên sâu các thông số chính như mô-men xoắn, công suất, nhiệt độ, độ rung, áp suất và biến dạng.

3) Thiết kế hệ thống siêu ổn định với khả năng tương thích cực cao: Hệ thống biến tần Siemens sử dụng công nghệ điều khiển vector hàng đầu, có năm lớp bảo vệ an toàn và tương thích với điện áp đầu vào rộng 380V-500V, duy trì hoạt động ổn định ngay cả khi tải công suất cao; bộ mô phỏng pin hỗ trợ điện áp đầu ra cực rộng 50-2000V và dòng điện cực cao ≥1500A, tương thích với 12 loại mô hình pin (bao gồm cả mô hình pin đặc biệt) và có hiệu suất phản hồi năng lượng ≥94%, đáp ứng nhu cầu phù hợp về công suất của các trục xe công suất cực cao và các hệ thống truyền động đặc biệt khác nhau đồng thời tối đa hóa việc tiết kiệm năng lượng và giảm tiêu thụ.

4) Thiết kế cấu trúc hạng nặng, đảm bảo cả an toàn và ổn định: Giá đỡ có thể điều chỉnh có chiều cao trung tâm có thể điều chỉnh cực rộng 350-800mm, tăng khả năng chịu tải lên ≥2000kg và sai số độ phẳng của bề mặt lắp là ≤0.01mm/m; Tấm gang siêu cường HT450, kết hợp với cấu trúc hấp thụ sốc nhiều lớp hình tổ ong và thiết kế giảm tiếng ồn giảm chấn, chống lại hiệu quả các rung động nghiêm trọng do thử nghiệm tốc độ cực cao và mô-men xoắn cực cao tạo ra; Vỏ bảo vệ kín hoàn toàn chống cháy nổ và chịu áp lực có vật liệu hấp thụ âm thanh và giảm tiếng ồn hàng đầu tích hợp, hoạt động cùng với hệ thống để đạt được khả năng bảo vệ an toàn gấp ba lần, có tính đến các nhu cầu về an toàn tối ưu, giảm tiếng ồn hiệu quả và tản nhiệt.

5) Cấu hình hàng đầu để đo lường và điều khiển thông minh, vận hành hiệu quả và thông minh: Hệ thống đo lường và điều khiển XLP-1000 được trang bị máy tính công nghiệp Xeon (bộ nhớ 128G + SSD 4T) và phần mềm chuyên dụng hỗ trợ thu thập đồng bộ đa kênh, trực quan hóa dữ liệu 3D, phân tích dữ liệu hỗ trợ AI và tạo báo cáo tùy chỉnh; trạm bôi trơn có điều chỉnh lưu lượng vòng kín thông minh, giám sát chất lượng dầu, nhiều chức năng cảnh báo sớm và bảo vệ tự động, và thiết kế làm mát độc lập bốn vòng của máy làm lạnh được điều chỉnh chính xác theo nhu cầu làm mát của từng mô-đun cốt lõi, làm giảm đáng kể sự can thiệp thủ công và thực hiện các quy trình thử nghiệm thông minh và hiệu quả.

4. SSCD560-1800-4000

Xe Bảng Tiêu chuẩn tham chiếu Hệ thống Băng thử nghiệm Động cơ điện Trục xes 1) Lĩnh vực trục xe thương mại siêu nặng:lectric Dynamometer hàngest Bench SystemỨng dụng A reas1) Lĩnh vực trục xe thương mại siêu nặng: áp dụng cho đầu ra công suất tối ưu, truyền mô-men xoắn cực cao, hiệu quả truyền tải và thử nghiệm độ bền cực dài của các trục xe thương mại siêu nặng như xe đầu kéo siêu nặng, xe tải khai thác mỏ lớn và rơ moóc siêu dài, bao gồm xác minh hiệu suất cao và thử nghiệm tại nhà máy của các trục xe khác nhau như trục dẫn động siêu nặng, trục lái gia cường và trục đỡ hạng nặng.

2) Lĩnh vực xe cao cấp đặc biệt: thử nghiệm chuyên biệt các trục xe cho các loại xe cao cấp đặc biệt như xe quân sự đặc biệt, xe cứu hộ kỹ thuật quy mô lớn và máy xúc siêu lớn, đáp ứng các yêu cầu đánh giá độ tin cậy và ổn định trong điều kiện làm việc cực kỳ phức tạp, thời gian cực dài và mô-men xoắn cực cao, đồng thời thích ứng với việc xác minh giới hạn hiệu suất trong môi trường làm việc khắc nghiệt.

3) Lĩnh vực R&D và đổi mới trục xe cao cấp: Chúng tôi cung cấp cho các công ty trục xe hàng đầu và các viện nghiên cứu quốc gia các nền tảng R&D và thử nghiệm hiệu suất hàng đầu, hỗ trợ các giải pháp thử nghiệm tùy chỉnh cao cấp như đổi mới cấu trúc trục công suất cực cao, tối ưu hóa và kết hợp hệ thống truyền động và R&D công nghệ tiết kiệm năng lượng và tăng cường công suất, đồng thời giúp công nghệ trục xe đạt đến trình độ tiên tiến quốc tế.

4) Lĩnh vực thử nghiệm cao cấp có thẩm quyền: Chúng tôi đáp ứng các tiêu chuẩn thử nghiệm quốc gia và quốc tế hàng đầu và cung cấp các dịch vụ thử nghiệm tuân thủ tiêu chuẩn cao cho các sản phẩm trục xe công suất cực cao cho các cơ quan kiểm tra chất lượng có thẩm quyền quốc gia và các tổ chức chứng nhận quốc tế, bao gồm tất cả các khía cạnh của thử nghiệm cao cấp, bao gồm hiệu suất an toàn, hiệu suất môi trường, độ bền cực cao và khả năng thích ứng với điều kiện làm việc khắc nghiệt.

5. SSCD560-1800-4000

Xe Bảng Tiêu chuẩn tham chiếu Hệ thống Băng thử nghiệm Động cơ điện Trục xesQC/T 533－2020 “Cụm trục dẫn động xe thương mại” QC/T 534－2020 “Chỉ số đánh giá thử nghiệm trên băng ghế cho trục dẫn động ô tô”

GB/T 23920-2024 “Máy móc xây dựng - Trục”
JB/T 5929-1991 “Phương pháp thử nghiệm độ tin cậy cho trục dẫn động của máy móc xây dựng”
JB/T 10634-2023 “Động cơ điện”
6
. Hệ thống Băng thử nghiệm Động cơ điện Trục ô tô

Mẫu Danh sáchMẫuCông suất (KW)

Giao

hàngCác mẫu tiêu chuẩn được vận chuyển trong vòng 90 ngày, trong khi các mẫu tùy chỉnh được vận chuyển trong vòng 120-150 ngày (bao gồm hỗ trợ hậu cần quốc tế và thông quan). Giao hàng bao gồm một bộ thiết bị hoàn chỉnh, hướng dẫn lắp đặt, hướng dẫn vận hành, giấy chứng nhận hiệu chuẩn, danh sách phụ tùng và các tài liệu hoàn chỉnh khác. Hỗ trợ lắp đặt và vận hành tại chỗ.Dịch vụ sau bán hàng

1) Dịch vụ bảo hành: Các bộ phận cốt lõi (động cơ điện, mặt bích mô-men xoắn, hệ thống biến tần) được bảo hành 1 năm và các bộ phận bị lỗi sẽ được sửa chữa hoặc thay thế miễn phí trong thời gian bảo hành.

2) Hỗ trợ kỹ thuật: Hỗ trợ kỹ thuật song ngữ (tiếng Trung và tiếng Anh) trọn đời được cung cấp, với thời gian phản hồi ≤4 giờ; hỗ trợ gỡ lỗi từ xa (dựa trên máy tính), hướng dẫn cấu hình giải pháp theo mô-đun và trả lời trực tuyến các câu hỏi kỹ thuật.

3) Dịch vụ đào tạo: Chúng tôi cung cấp 2 ngày đào tạo vận hành tại chỗ miễn phí, bao gồm lắp đặt thiết bị, cài đặt thông số, thử nghiệm điều kiện vận hành, phân tích dữ liệu và bảo trì hàng ngày, để đảm bảo rằng người dùng thành thạo trong việc vận hành hệ thống.

8.

Câu hỏi thường gặp

Q: Số lượng đặt hàng tối thiểu cho sự hợp tác của chúng ta là gì? A: Chúng tôi hỗ trợ đơn đặt hàng thử nghiệm nhỏ 1 chiếc cho các sản phẩm có sẵn.

Q: Làm thế nào để tôi có thể tìm hiểu thêm về các sản phẩm?
A: Vui lòng để lại email của bạn và chúng tôi sẽ gửi cho bạn cuốn sách mẫu điện tử của bạn.
Q: Điều khoản thanh toán của bạn là gì?
A: Thông thường đặt cọc 30% T/T, thanh toán đầy đủ trước khi giao hàng.
Q: Thời gian giao hàng cho đơn đặt hàng của tôi là bao lâu?
A: Chu kỳ sản xuất động cơ điện là 6-8 tuần, chu kỳ sản xuất cảm biến là 2-3 tuần, các sản phẩm khác vui lòng liên hệ với chúng tôi.
Q: Làm thế nào để chúng tôi có được giải pháp tổng thể của băng thử nghiệm?
A: Để lại email của bạn cho chúng tôi, nhân viên kỹ thuật của chúng tôi sẽ trao đổi với bạn về kế hoạch chi tiết.
Q: Tôi có thể đến thăm nhà máy của bạn không?
A: Chắc chắn, bạn luôn được chào đón đến thăm.
