Thông tin chi tiết sản phẩm:
|
| Chứng nhận: | CE, CMC, ISO 9001, ISO 45001, ISO 14001 | Phạm vi mô-men xoắn không đổi: | 0-1500 vòng/phút |
|---|---|---|---|
| Phạm vi công suất không đổi: | 1500-3800 vòng/phút | Bảo hành: | 1 năm |
| Tốc độ làm việc tối đa: | 3800 vòng / phút | mô-men xoắn định mức: | 2238Nm |
| Công suất định mức: | 355kw | Phạm vi đo: | 0-2500Nm |
| Cân nặng: | 1700kg | Điện áp định mức: | 380V |
| Kiểu: | lực kế điện | ||
| Làm nổi bật: | Băng thử động cơ diesel 355kW,Thang thử động cơ điện,Hệ thống kiểm tra động cơ có bảo hành |
||

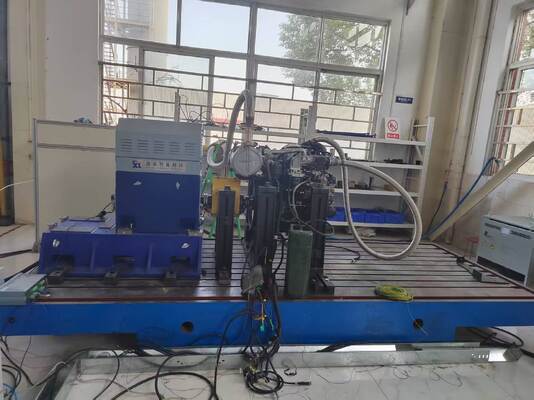

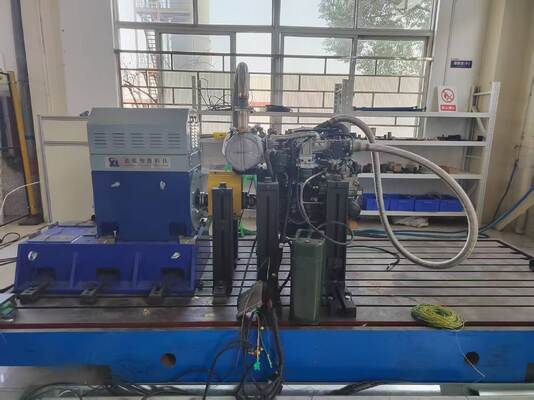

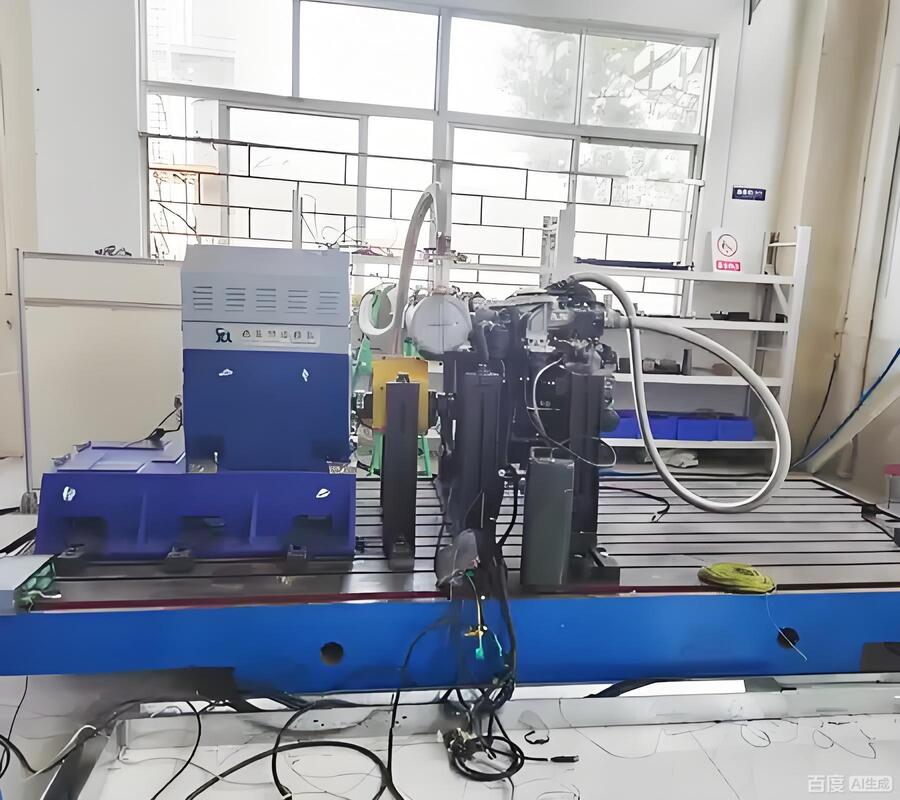

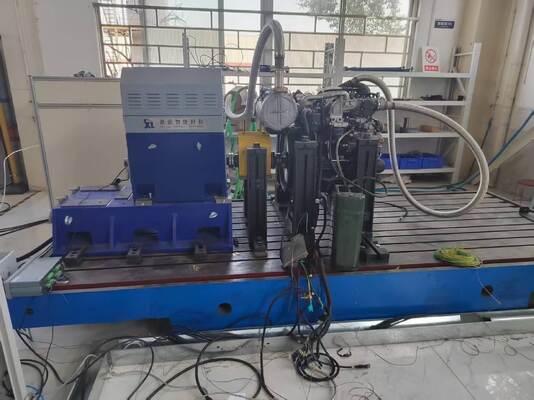

Hệ thống Băng thử động cơ diesel 355kW SSCD355-1500-3800
1. Phần mềm thử nghiệm và điều khiển XLE -1000 hỗ trợ giao diện vận hành trực quan, chỉnh sửa quy trình thử nghiệm tùy chỉnh, tạo báo cáo tự động và xuất dữ liệu ở định dạng Excel/PDF. Nó cũng hỗ trợ giám sát từ xa và truyền dữ liệu, giảm ngưỡng vận hành và cải thiện hiệu quả thử nghiệm.500-3800 Động cơ diesel 355kW Hệ thống băng thử động cơ điện Mô tả
Hệ thống băng thử động cơ điện 355kW sử dụng bộ đo điện AC công suất cao làm đơn vị thử nghiệm cốt lõi và được trang bị hệ thống biến tần tần số thay đổi chủ động bốn góc phần tư nhập khẩu làm lõi điều khiển, hỗ trợ chế độ hoạt động bốn góc phần tư. Năng lượng điện được tạo ra trong quá trình thử nghiệm có thể được đưa trực tiếp trở lại lưới điện, đạt được khả năng thu hồi năng lượng hiệu quả. Nó áp dụng hệ thống đo lường và điều khiển XLE-3000 được nâng cấp, có khả năng tính toán và xử lý mạnh mẽ hơn và có thể tự động hoàn thành các chu kỳ thử nghiệm khác nhau theo yêu cầu của các quy định quốc gia và thông số kỹ thuật do khách hàng xác định. Nó tương thích với các thiết bị phụ trợ bên ngoài khác nhau như đồng hồ đo mức tiêu thụ nhiên liệu tức thời, thiết bị nhiệt độ không đổi và thiết bị thử nghiệm khí thải. Thông qua hệ thống thu thập dữ liệu có độ chính xác cao, nó thu thập toàn diện các thông số hoạt động của động cơ, thực hiện ghi thời gian thực, xử lý thông minh và hiển thị trực quan, đồng thời tự động tạo báo cáo thử nghiệm tiêu chuẩn.
| Mục | Mô tả | Brand |
| Bộ đo điện | Công suất định mức 355kW, tốc độ tối đa 3800rpm. | Chỉ số kỹ thuật |
| Mặt bích mô-men xoắn | Độ chính xác đo mô-men xoắn ±0,2% FS | Mẫu cảm biến mô-men xoắn |
| Hệ thống biến tần | Công suất định mức ≥ 400kVA, tần số đầu ra 0-100Hz, thời gian đáp ứng điều khiển ≤ 1ms | ABB |
| XLE-1 000 Hệ thống đo lường và điều khiển và Phần mềm điều khiển | Tần số lấy mẫu ≥1000Hz, hỗ trợ chỉnh sửa vòng lặp thử nghiệm tùy chỉnh và tương thích với nhiều giao diện giao thức. | Chỉ số kỹ thuật |
| Hệ thống thu thập dữ liệu | Phạm vi đo nhiệt độ: -40°C đến 1200°C; phạm vi đo áp suất: 0-20MPa; độ chính xác thu thập dữ liệu: ±0,1% FS | Mẫu cảm biến mô-men xoắn |
| Thiết bị điều khiển nhiệt độ chất làm mát | Phạm vi điều khiển nhiệt độ: 5°C đến 100°C; độ chính xác điều khiển nhiệt độ: ±0,5°C; lưu lượng tối đa: 80L/phút | Chỉ số kỹ thuật |
| Hệ thống đồng hồ đo mức tiêu thụ nhiên liệu tức thời | Phạm vi đo: 0,1~100L/h; độ chính xác đo: ±0,2% FS; thời gian đáp ứng: ≤5ms | Chỉ số kỹ thuật |
| Đồng hồ đo khói mờ | Phạm vi đo: độ mờ 0~100%; độ phân giải: 0,1%; thời gian đáp ứng: ≤100ms | AVL 439 |
| Bướm ga điện | Điện áp đầu ra có thể điều chỉnh từ 0-5V/0-2.5V/0-10V, độ chính xác đầu ra ±0,1% FS | Chỉ số kỹ thuật |
| Đồng hồ đo rò rỉ piston | Phạm vi đo: 0~500 L/phút; Độ chính xác đo: ±1% FS | Chỉ số kỹ thuật |
| Thiết bị điều khiển nhiệt độ không đổi liên kết | Phạm vi điều khiển nhiệt độ: 10°C đến 80°C; độ chính xác điều khiển nhiệt độ: ±0,5°C; công suất làm mát tối đa: 60kW. | Chỉ số kỹ thuật |
| Hệ thống phân tích khí thải | Độ chính xác đo ±1% FS, thời gian đáp ứng ≤200ms | AVL SESAM i60 |
2. SSCD355-1500-3800 355kW Động Đơ Điện Động cơThông S
| ố | kỹ |
| thuậtThông số | Chỉ số kỹ thuật |
| Bộ đo điện | Nhà sản xuất |
| Seelong | Công suất định mức |
| 355kW | Mô-men xoắn định mức |
| 2238Nm | Tốc độ định mức |
| 1500rpm | Tốc độ tối đa |
| 3800rpm | Phạm vi tốc độ mô-men xoắn không đổi |
| 500-1500rpm | Phạm vi tốc độ công suất không đổi |
| 1500-3800rpm | Mẫu cảm biến mô-men xoắn |
| T120B | Nhà sản xuất cảm biến mô-men xoắn |
| HBM | 1500 |
| 0-2500Nm | Cấp chính xác0,2%FS |
| Độ chính xác đo tốc độ | ±1 |
| rpm | Thời gian đáp ứng hệ thống |
| ≤5ms | Thời gian chạy liên tục |
| ≥24 giờ (tải đầy) | Phương pháp làm mát |
| Làm mát bằng nước cưỡng bức + làm mát tổng hợp bằng không khí | Cấp bảo vệ |
Hệ thống băng thử động cơ điện 355kWTiêu chuẩn tham khảo
Nghiên cứu và phát triển xe thương mại hạng nặng:1)
Xác minh máy móc kỹ thuật:2)
Thử nghiệm năng lượng hàng hải:3)
Hệ thống băng thử động cơ điện 355kWƯu điểm kỹ thuật1)
Nghiên cứu và phát triển xe thương mại hạng nặng: Được trang bị cảm biến mô-men xoắn độ chính xác cao 0,03% FS và hệ thống thu thập dữ liệu tốc độ cao 1000Hz, nó nắm bắt chính xác các đặc tính mô-men xoắn cao tốc độ thấp và công suất cao tốc độ cao của động cơ công suất cao, đáp ứng nhu cầu thử nghiệm chính xác của thiết bị hạng nặng, năng lượng hàng hải, v.v., và dữ liệu thử nghiệm có khả năng truy xuất nguồn gốc mạnh mẽ.2)
Xác minh máy móc kỹ thuật: Hỗ trợ thử nghiệm trong phạm vi tốc độ rộng 500-3800rpm, với kết nối liền mạch giữa phạm vi mô-men xoắn không đổi và công suất không đổi. Nó có thể mô phỏng các tình huống phức tạp như thay đổi tải đột ngột và điều kiện vận hành thay đổi liên tục, đồng thời phù hợp để thử nghiệm toàn diện hiệu suất năng lượng, độ tin cậy, khí thải và các khía cạnh khác của động cơ diesel dung tích lớn và công suất cao.3)
Thử nghiệm năng lượng hàng hải: Nó áp dụng thiết kế phản hồi năng lượng song song mô-đun LC filter + IGBT bốn giai đoạn, với hiệu suất phản hồi là 99,1%, giúp giảm tiêu thụ năng lượng hơn 35% so với các bộ đo điện trở truyền thống, tiết kiệm hơn 450.000 nhân dân tệ chi phí điện mỗi năm, phù hợp với khái niệm thử nghiệm xanh.4)
Đánh giá bộ phát điện công suất cao: Nó tích hợp hệ thống biến tần hạng nặng ABB, cảm biến độ chính xác cao HBM và phần mềm đo lường và điều khiển tùy chỉnh Xunlan, đồng thời có nhiều chức năng chẩn đoán lỗi, bảo vệ quá tải và giám sát nhiệt độ. Nó có thể đảm bảo hoạt động liên tục ở tải cao 24 giờ và thời gian trung bình giữa các lần hỏng hóc (MTBF) vượt quá 8.000 giờ.5)
Thử nghiệm thiết bị điện công nghiệp: Tuân thủ nhiều tiêu chuẩn quốc gia và ngành như GB17691 và GB/T 18297 và tương thích với động cơ diesel 355kW trong xe thương mại, máy móc xây dựng, tàu thủy, bộ phát điện và các lĩnh vực khác. Nó hỗ trợ các yêu cầu thử nghiệm khác nhau như hiệu suất năng lượng, đặc tính phát thải, tiết kiệm nhiên liệu và độ tin cậy, đồng thời tương thích với các giao diện động cơ từ nhiều thương hiệu.6)
Hệ thống băng thử động cơ điện 355kWCác lĩnh vực ứng dụng1)
Nghiên cứu và phát triển xe thương mại hạng nặng: Đối với động cơ diesel 355kW được sử dụng trong xe tải hạng nặng và máy kéo, chúng tôi tiến hành tối ưu hóa hiệu suất năng lượng, thử nghiệm tiết kiệm nhiên liệu và xác minh tuân thủ khí thải (China VI/B Euro VI), cung cấp hỗ trợ dữ liệu chính xác cho việc kết hợp động cơ và xe.2)
Xác minh máy móc kỹ thuật: Mô phỏng các điều kiện làm việc khắc nghiệt của máy móc kỹ thuật như máy xúc, cần cẩu và máy xúc lật, bao gồm tải nặng, thay đổi tải đột ngột và hoạt động liên tục, để kiểm tra độ tin cậy của động cơ, độ ổn định đầu ra công suất và mức tiêu thụ nhiên liệu trong môi trường khắc nghiệt.3)
Thử nghiệm năng lượng hàng hải: Thích ứng với động cơ đẩy chính của tàu trung và lớn, nó mô phỏng các điều kiện hoạt động như tải thay đổi, điều hướng tốc độ không đổi, tăng tốc và giảm tốc trong quá trình điều hướng và cung cấp dữ liệu quan trọng như hiệu quả đẩy, hiệu suất phát thải và độ bền, hỗ trợ tối ưu hóa hệ thống năng lượng hàng hải.4)
Đánh giá bộ phát điện công suất cao: Thử nghiệm độ ổn định điện áp, độ ổn định tần số, khả năng cung cấp điện liên tục và tốc độ phản hồi khẩn cấp của động cơ diesel 355kW được sử dụng trong bộ phát điện trong các tình huống như khởi động tải, vận hành đầy tải và chuyển đổi tải, để đảm bảo hoạt động đáng tin cậy của bộ phát điện.5)
Thử nghiệm thiết bị điện công nghiệp: Áp dụng cho động cơ diesel của thiết bị điện công nghiệp như máy móc khai thác mỏ, thiết bị dầu khí và máy nén lớn, tiến hành thử nghiệm tại nhà máy, kiểm tra lại bảo trì và xác minh nâng cấp hiệu suất để đảm bảo hoạt động an toàn của thiết bị.6)
| Hệ thống băng thử động cơ điện | Danh sách mẫu | Mẫu | Công suất (KW) | Mô-men xoắn (Nm) | Tốc độ định mức (rpm) |
| Tốc độ tối đa (rpm) | Độ chính xác đo mô-men xoắn | SSCD15-1000/4500 | 300 | 1592 | 1500 |
| 4000 | 0,2%FS | SSCD45-1500/5000 | 300 | 1592 | 1500 |
| 4000 | 0,2%FS | SSCD45-1000/4000 | 300 | 1592 | 1500 |
| 4000 | 0,2%FS | SSCD90-1500/5000 | 300 | 1592 | 1500 |
| 4000 | 0,2%FS | SSCD75-1000/4000 | 300 | 1592 | 1500 |
| 4000 | 0,2%FS | SSCD90-1000/3500 | 300 | 1528 | 1500 |
| 3500 | 0,2%FS | SSCD110-1000/3500 | 300 | 1528 | 1500 |
| 3500 | 0,2%FS | SSCD160-1000/3500 | 300 | 1528 | 1500 |
| 3500 | 0,2%FS | SSCD300-1500/3800 | 300 | 2865 | 1500 |
| 3300 | 0,2%FS | SSCD250-1000/3300 | 300 | 2865 | 1500 |
| 3300 | 0,2%FS | SSCD450-1500/3800 | 300 | 2865 | 1500 |
| 3300 | 0,2%FS | SSCD30-1500/5000 | 500 | 573 | 1500 |
| 5000 | 0,2%FS | SSCD45-1500/5000 | 500 | 573 | 1500 |
| 5000 | 0,2%FS | SSCD60-1500/5000 | 500 | 573 | 1500 |
| 5000 | 0,2%FS | SSCD90-1500/5000 | 500 | 573 | 1500 |
| 5000 | 0,2%FS | SSCD132-1500/4500 | 500 | 1019 | 1500 |
| 4500 | 0,2%FS | SSCD160-1500/4500 | 500 | 1019 | 1500 |
| 4500 | 0,2%FS | SSCD200-1500/4000 | 500 | 1592 | 1500 |
| 4000 | 0,2%FS | SSCD250-1500/4000 | 500 | 1592 | 1500 |
| 4000 | 0,2%FS | SSCD300-1500/3800 | 500 | 3183 | 1500 |
| 3800 | 0,2%FS | SSCD315-1500/3800 | 500 | 3183 | 1500 |
| 3800 | 0,2%FS | SSCD355-1500/3800 | 500 | 3183 | 1500 |
| 3800 | 0,2%FS | SSCD400-1500/3800 | 500 | 3183 | 1500 |
| 3800 | 0,2% FS | SSCD450-1500/3800 | 500 | 3183 | 1500 |
| 3800 | 0,2% FS | SSCD500-1500/3800 | 500 | 3183 | 1500 |
Hỗ trợ kỹ thuật song ngữ (tiếng Trung và tiếng Anh) trọn đời được cung cấp, với thời gian phản hồi ≤4 giờ; hỗ trợ gỡ lỗi từ xa (dựa trên máy tính), hướng dẫn cấu hình giải pháp theo mô-đun và trả lời trực tuyến các câu hỏi kỹ thuật.
Dịch vụ đào tạo: Chúng tôi cung cấp 2 ngày đào tạo vận hành miễn phí tại chỗ, bao gồm lắp đặt thiết bị, cài đặt thông số, thử nghiệm điều kiện vận hành, phân tích dữ liệu và bảo trì hàng ngày, để đảm bảo rằng người dùng thành thạo trong việc vận hành hệ thống.
8. Câu hỏi thường gặp
Q: Số lượng đặt hàng tối thiểu cho sự hợp tác của chúng ta là gì?
A: Chúng tôi hỗ trợ đơn đặt hàng thử nghiệm nhỏ 1 chiếc cho các sản phẩm có sẵn.
Q: Làm thế nào để tôi có thể tìm hiểu thêm về các sản phẩm?
A: Vui lòng để lại email của bạn và chúng tôi sẽ gửi cho bạn sách mẫu điện tử của bạn.
Q: Thời hạn thanh toán của bạn là gì?
A: Thông thường đặt cọc 40% T/T, thanh toán đầy đủ trước khi giao hàng.
Q: Thời gian giao hàng cho đơn đặt hàng của tôi là bao lâu?
A: Chu kỳ sản xuất bộ đo điện là 6-8 tuần, chu kỳ sản xuất cảm biến là 2-3 tuần, các sản phẩm khác vui lòng liên hệ với chúng tôi.
Q: Làm thế nào để chúng ta có được giải pháp tổng thể của băng thử?
A: Để lại email của bạn cho chúng tôi, nhân viên kỹ thuật của chúng tôi sẽ trao đổi với bạn về kế hoạch chi tiết.
Q: Tôi có thể đến thăm nhà máy của bạn không?
A: Chắc chắn, bạn luôn được chào đón đến thăm.
