Thông tin chi tiết sản phẩm:
|
| Phạm vi tốc độ: | 1000-3500 vòng/phút | Điện áp định mức: | 380V±10% 50Hz |
|---|---|---|---|
| mô-men xoắn định mức: | 1050 Nm | Phạm vi mô-men xoắn không đổi: | 0-1000 vòng/phút |
| Phạm vi công suất không đổi: | 1000-3000 vòng/phút | Tính năng an toàn: | Bảo vệ quá tải, Dừng khẩn cấp |
| Công suất định mức: | 110kW | Nhiệt độ hoạt động: | -10°C đến 45°C |
| phương pháp làm mát: | Làm mát bằng không khí | ||
| Làm nổi bật: | Thang thử động lực 1050 Nm,hệ thống động cơ trục ô tô,Động cơ điện với mô-men xoắn định số |
||

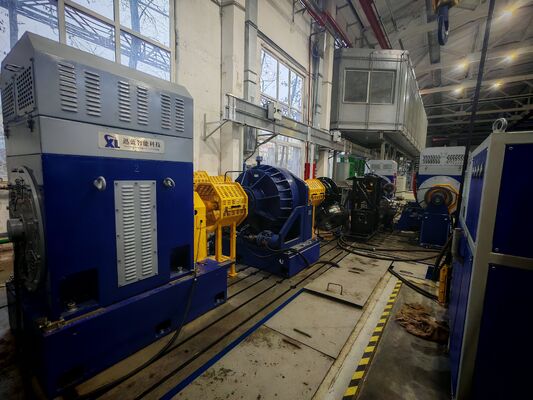

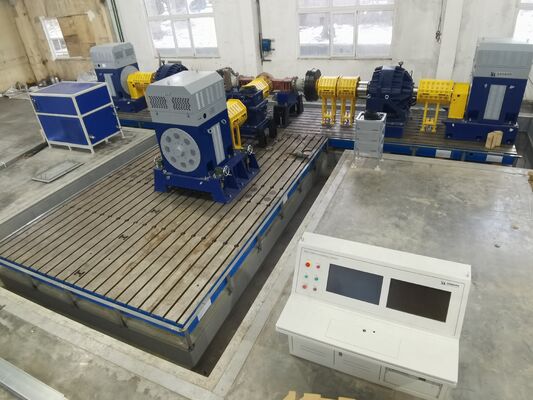

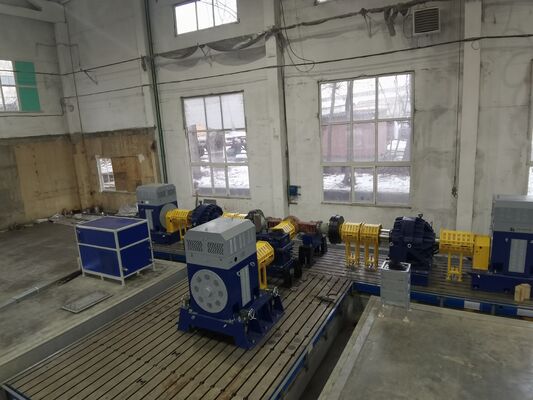

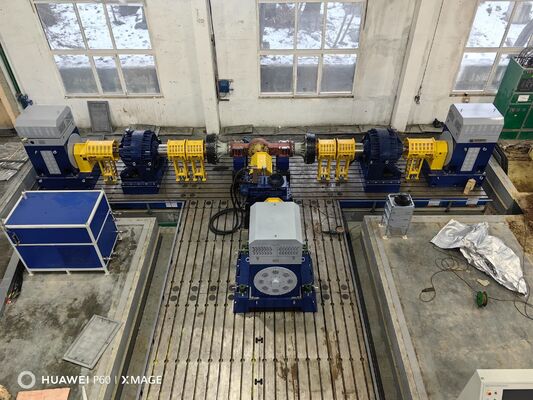

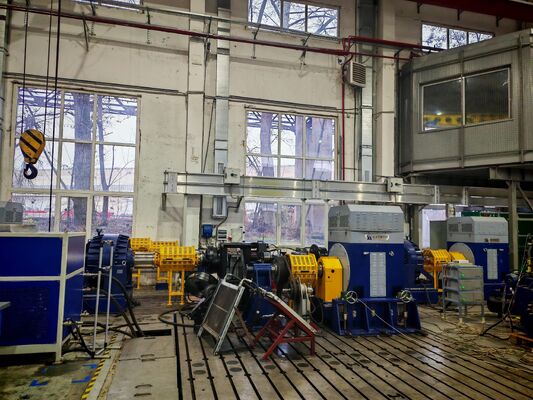

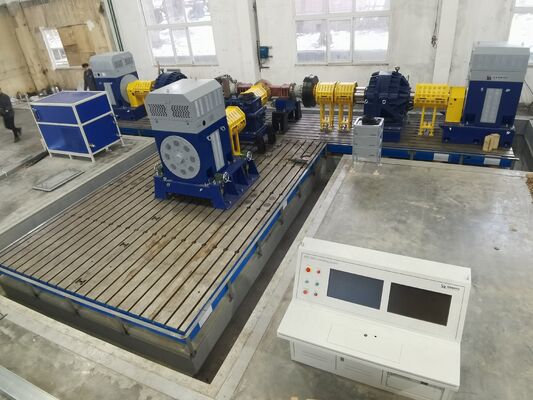

SSCD110-1000/3500 Hệ thống băng kiểm tra động lực điện trục ô tô
SSCD110-1000/3500 động cơ tăng lực trục ô tô, được trang bị một biến tần ABB và kẹp mô-men xoắn HBM, tự hào có sức mạnh 110kW, mô-men xoắn 1050 Nm và độ chính xác toàn diện 0,2%.Thích hợp để thử nghiệm trục trong xe thương mại hạng trung và hạng nặng và máy móc xây dựng lớn, nó hỗ trợ R & D cao cấp, kiểm tra chất lượng sản xuất hàng loạt, và kiểm tra của bên thứ ba.và tùy chỉnh phạm vi công suất / tốc độNó đại diện cho một giải pháp xuyên biên giới hiệu quả về chi phí cho thiết bị thử nghiệm công suất trung bình đến cao.
1.SSCD110-1000/3500 Mô tả thành phần hệ thống băng ghế thử động cơ điện xe hơi
The SSCD110-1000/3500 Automotive Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 110kW-class medium-to-high power automotive axles and heavy-duty transmission systemsHệ thống này tích hợp các mô-đun cốt lõi như một máy đo động lực công suất cao, một máy đo tải độ cứng cao, một vòm quay chính xác cao, và một hệ thống đo lường và điều khiển thông minh.Nó bao gồm đầy đủ các nhu cầu kiểm tra hiệu suất thông thường, thử nghiệm độ bền lâu dài và đánh giá độ tin cậy trong điều kiện hoạt động phức tạp cho trục trong xe thương mại hạng trung đến hạng nặng, xe tải hạng nặng năng lượng mới,xe đặc biệt, và máy móc xây dựng lớn. Nó cung cấp các giải pháp xuyên biên giới chính xác, hiệu quả và ổn định cho nâng cấp R&D trục lớp 110kW, kiểm tra chất lượng sản xuất hàng loạt và thử nghiệm của bên thứ ba.
| Tên thành phần | Thông số kỹ thuật cơ bản | Thương hiệu |
| SSCD110-1000/3500 Động động cơ | Công suất: 110kW; Mô-men xoắn: 1050 Nm (ở tốc độ 1000 vòng/phút); Tốc độ: 1000 vòng/phút, tốc độ tối đa: 3500 vòng/phút;Hỗ trợ mô-men xoắn không đổi / tốc độ không đổi / công suất không đổi / điều khiển mô phỏng tình trạng đường phức tạp; Thời gian phản ứng: ≤8 ms; Chỉ số bảo vệ: IP54 | Seelong |
| SSCD110-1000/3500 Load Dynamometer | Công suất: 110kW; mô-men xoắn số: 1050 Nm (ở tốc độ 1000 vòng/phút); Tốc độ số: 1000 vòng/phút, tốc độ tối đa: 3500 vòng/phút; Độ chính xác điều khiển mô-men xoắn: ≤ ± 0,2% của quy mô đầy đủ;Hệ thống tiêu hao nhiệt làm mát bằng không khí hiệu quả cao (với điều chỉnh phản hồi điều khiển nhiệt độ), độ chính xác điều khiển nhiệt độ ± 2 °C); Đánh giá bảo vệ: IP54 | Seelong |
| Vòng xoắn | Phạm vi đo: 0-2000 Nm; Độ chính xác: 0,2% của quy mô đầy đủ; Độ phân giải tốc độ: 0,1 vòng/phút; Thời gian phản hồi động: ≤1 ms; Khả năng phát tín hiệu: 4-20mA tương tự / RS485 kỹ thuật số. | HBM |
| Hệ thống biến tần số biến đổi | Năng lượng đầu vào: ba pha AC 380V ± 10%; tần số: 50-60Hz; công nghệ điều khiển vector; bảo vệ gấp năm lần chống lại quá điện, quá điện, quá nóng, quá tải và mạch ngắn;hỗ trợ điều khiển phản hồi năng lượng tối ưuĐánh giá bảo vệ: IP21 | ABB |
| Hệ thống đo lường và điều khiển XLP-1000 | PC công nghiệp: IPC510; CPU: Intel Core i7, RAM: 64GB, ổ cứng: 2TB SSD; Phần mềm đo lường và điều khiển chuyên dụng; Hỗ trợ thu thập đồng bộ đa kênh, hình dung dữ liệu,tạo báo cáo tùy chỉnh, và chia sẻ dữ liệu từ xa; tương thích với MATLAB/Simulink co-simulation. | Seelong |
| Hệ thống thu thập dữ liệu | Bao gồm các đơn vị đo nhiệt độ / rung động / tiếng ồn; phạm vi nhiệt độ -20 ~ 300 °C (chính xác ± 0,3 °C); tần số rung động 5Hz-20kHz; phạm vi đo tiếng ồn 30-130dB (chính xác ± 1dB);hỗ trợ phân tích tương quan dữ liệu đa chiều; tần số lấy mẫu 1kHz. | Seelong |
| Nắp đặt điều chỉnh | Phạm vi điều chỉnh chiều cao trung tâm: 300-650mm; dung lượng tải: ≥1500kg; sai số độ phẳng bề mặt lắp đặt: ≤0,02mm/m; cấu trúc khóa đặt nhanh (chính xác khóa ±0,01mm); vật liệu:Thép carbon Q235 (nhiệm chống rỉ sét). | Seelong |
| Bảng sắt đúc | Vật liệu: HT300 (sức bền kéo ≥300MPa); cấu trúc hấp thụ va chạm hai lớp + thiết kế giảm áp tăng cường; sai số phẳng ≤0,02mm/m; xử lý bề mặt chống mòn (sự cứng HB200-220);kích thước: 3000 × 2000 × 300mm | Seelong |
| Khớp nối | Tốc độ cho phép ≥ 5000 vòng / phút; công suất mô-men xoắn ≥ 2500 Nm; cấu trúc đệm đàn hồi; vật liệu hợp kim cao độ (40CrNiMoA); thiết kế không bảo trì (thời gian sử dụng ≥ 10000 giờ). | Seelong |
| Vỏ bảo vệ | Cấu trúc bảo vệ hoàn toàn kín; chiều cao ≥ 2,0m; kết nối hệ thống (khởi động-ngừng + phanh khẩn cấp + báo động âm thanh và hình ảnh);vật liệu hấp thụ âm thanh và giảm tiếng ồn hiệu quả cao (giảm tiếng ồn ≥ 25dB); cửa sổ quan sát chống va đập (nhiệm kính dày 12mm); lớp bảo vệ IP54 | Seelong |
| Trạm dầu bôi trơn (lớn) | Áp suất cung cấp dầu: 0,3-1,2MPa; điều chỉnh tốc độ dòng chảy thông minh (phạm vi điều chỉnh: 5-50L/min); phạm vi điều chỉnh nhiệt độ dầu: 30-60°C (sự chính xác điều khiển nhiệt độ: ±1°C);được trang bị bộ lọc (chính xác lọc: 10μm), cảnh báo mức dầu, báo động nhiệt độ dầu / áp suất bất thường và chức năng bổ sung dầu tự động; Capacity tank oil: 200L | Seelong |
2.SSCD110-1000/3500 Hệ thống xe hơi trục điện dynamometer thử nghiệm bàn thông số kỹ thuật
| Các loại tham số | Các chỉ số kỹ thuật |
| Thương hiệu động cơ lõi | Seelong |
| Sức mạnh định số của máy đo động cơ | 110kW |
| Mô-men xoắn định số của động cơ động cơ | 1050 Nm (với tốc độ số 1000 vòng/phút) |
| Động động cơ với tốc độ định mức của nó | 1000 vòng/phút |
| Tốc độ tối đa của máy đo động cơ | 3500 vòng/phút |
| Phạm vi tốc độ mô-men xoắn cố định | 0-1000rpm |
| Phạm vi tốc độ năng lượng không đổi | 1000-3000rpm |
| Thời gian phản ứng động cơ động cơ | ≤ 8ms |
| Sức mạnh định số của máy đo tải | 110kW |
| Mô-men xoắn định số của động cơ đo tải | 1050 Nm (với tốc độ số 1000 vòng/phút) |
| Độ chính xác điều khiển mô-men xoắn của máy đo động lực tải | ≤ ± 0,2% của quy mô đầy đủ |
| Phạm vi mô-men xoắn | 0-2000Nm |
| Độ chính xác của vít mô-men xoắn | 00,2% của toàn bộ quy mô |
| Độ phân giải tốc độ vít mô-men xoắn | 0.1rpm |
| Thời gian phản ứng động lực của vít mô-men | ≤ 1 ms |
| Phạm vi điều chỉnh chiều cao trung tâm của hỗ trợ gắn | 300-650mm |
| Ứng đỡ lắp đặt | ≥ 1500kg |
| Vật liệu tấm sắt đúc | HT300 (sức mạnh kéo ≥ 300 MPa) |
| Thương hiệu hệ thống biến tần số biến tần | ABB |
| Tổng yêu cầu điện năng hệ thống | 180kW |
| Dấu chân hệ thống | ≤12m2 (Chiều dài × chiều rộng × chiều cao: 4,5m × 2,6m × 2,8m) |
| Nhiệt độ môi trường hoạt động | -10 ~ 45 °C |
| độ ẩm tương đối | 10% ~ 85% (không ngưng tụ) |
| Điện áp cung cấp điện | Ba pha AC 380V±10%, 50/60Hz |
| Tổng trọng lượng hệ thống | ≤ 4000kg |
3.SSCD110-1000/3500 Hệ thống băng kiểm tra động cơ điện trục ô tô Ưu điểm chính
4. SSCD110-1000/3500 Hệ thống thử nghiệm xe hơi axle Electric Dynamometer
5.SSCD110-1000/3500 Tiêu chuẩn tham chiếu hệ thống băng ghế thử động cơ điện xe hơi
| Mô hình | Năng lượng số (kW) | Mô-men xoắn số (Nm) | Tốc độ định số (rpm) | Tốc độ tối đa (rpm) | Phạm vi năng lượng liên tục (rpm) | Phạm vi mô-men xoắn cố định (rpm) |
Độ chính xác đo mô-men xoắn (% FS) |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD22-1000/4500 | 22 | 210 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05/0.1/0.2 |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05/0.1/0.2 |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD560-1500/3800 | 560 | 3565 | 1800 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
1) Các mô hình tiêu chuẩn: Tàu trong vòng 90 ngày (bao gồm thử nghiệm trước khi giao hàng để đảm bảo lắp đặt nhanh chóng khi đến).
2) Mô hình tùy chỉnh: Giao hàng trong 90-120 ngày, bao gồm hậu cần quốc tế và phân phối đến các khu vực lớn trên toàn thế giới bao gồm châu Âu, Mỹ, Đông Nam Á,và Trung Đông (các lựa chọn vận chuyển trên biển / đất liền có sẵn, bao gồm bao bì an toàn và xử lý chống ẩm và chống rỉ sét).
3) Dịch vụ hỗ trợ: Chúng tôi cung cấp đầy đủ các tài liệu chứng nhận CE và ISO và chứng chỉ xuất xứ,và một chuyên gia hậu cần chuyên dụng sẽ theo dõi trong suốt quá trình để hỗ trợ thanh toán hải quan và đảm bảo giao hàng an toàn và kịp thời của thiết bị lớn đến địa điểm.
1) Cam kết bảo hành:Bảo hành 1 năm đối với các thành phần cốt lõi (dynamometer, vít mô-men xoắn), bảo trì suốt đời; dịch vụ khắc phục sự cố và sửa chữa miễn phí trong thời gian bảo hành, không bao gồm thiệt hại do lỗi của con người.
2) Hỗ trợ kỹ thuật:Dịch vụ hai ngôn ngữ 24/7 (tiếng Anh và tiếng Trung), thời gian phản hồi ≤ 4 giờ
3) Dịch vụ lắp đặt, đưa vào sử dụng và đào tạo: Người sử dụng chịu trách nhiệm về việc lắp đặt cơ bản tại chỗ. Seelong sẽ gửi hai kỹ thuật viên chuyên nghiệp để cung cấp hướng dẫn tại chỗ (bao gồm vị trí và hiệu chuẩn thiết bị,và các thông số kỹ thuật kết nối đường ống / đường dây); Thiết bị sẽ được xử lý hoàn toàn bởi chúng tôi (bao gồm thử nghiệm bật điện, hiệu chuẩn tham số và thử nghiệm kết nối hệ thống);3 ngày đào tạo hoạt động chuyên nghiệp miễn phí sẽ được cung cấp (bao gồm vận hành thiết bị, cài đặt tham số, bảo trì hàng ngày và khắc phục sự cố) để đảm bảo rằng các nhà khai thác có khả năng sử dụng thiết bị quy mô lớn.
4) Dịch vụ từ xa: Hỗ trợ gỡ lỗi từ xa thông qua máy tính, nâng cấp hệ thống và hướng dẫn cấu hình giải pháp mô-đun, nhanh chóng giải quyết các vấn đề kỹ thuật trong khi sử dụng và giảm thiểu mất thời gian chết.
8.Câu hỏi thường gặp
Q: Số lượng đặt hàng tối thiểu cho hợp tác của chúng tôi là bao nhiêu?
A: Chúng tôi hỗ trợ đơn đặt hàng nhỏ 1pcs cho các sản phẩm hàng tồn kho.
Q: Làm thế nào tôi có thể tìm hiểu thêm về các sản phẩm?
A: Vui lòng để lại email của bạn và chúng tôi sẽ gửi cho bạn cuốn sách mẫu điện tử của bạn.
Q: Thời hạn thanh toán của bạn là bao nhiêu?
A: Thông thường 30% tiền gửi T / T, trả đầy đủ trước khi vận chuyển.
Hỏi: Thời gian giao hàng của tôi là bao lâu?
A: Chu kỳ sản xuất động cơ là 6-8 tuần, chu kỳ sản xuất cảm biến là 2-3 tuần, các sản phẩm khác vui lòng liên hệ với chúng tôi.
Q: Làm thế nào chúng ta có được giải pháp tổng thể của băng ghế thử nghiệm?
A: Hãy để lại email của bạn, nhân viên kỹ thuật của chúng tôi sẽ liên lạc với bạn về kế hoạch chi tiết.
Q: Tôi có thể đến thăm nhà máy của bạn không?
A: Chắc chắn, bạn luôn được chào đón để được thăm.
