Hệ thống bàn thử nghiệm động lực học truyền động điện thuần túy SSCH160-4000-15000 160kW

SSCH160-4000-15000 160kW Động cơ điện tinh khiết Hệ thống băng kiểm tra động cơ truyền tải

1. SSCH160-4000-15000 160kW Động cơ điện tinh khiết Reducer truyền động cơ thử nghiệm hệ thống tổng quan

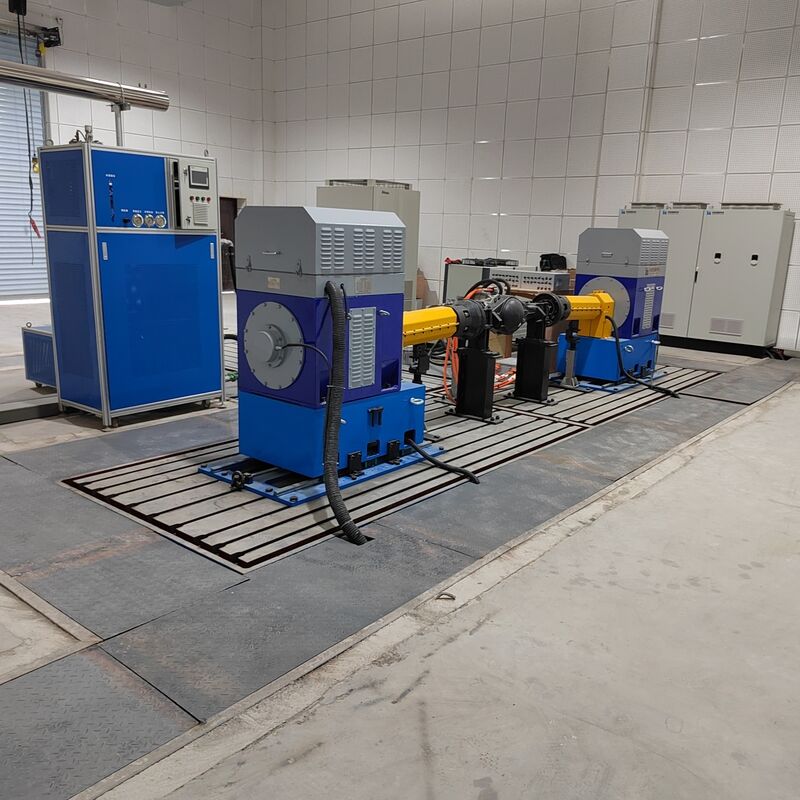

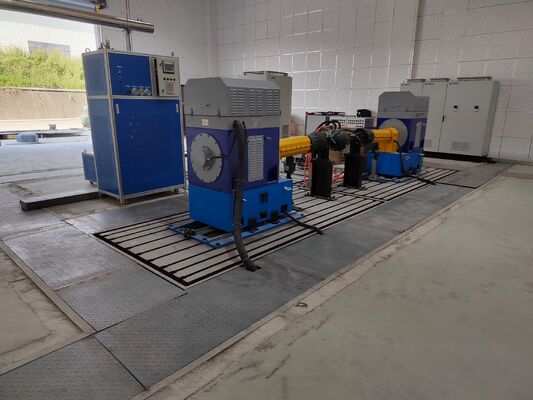

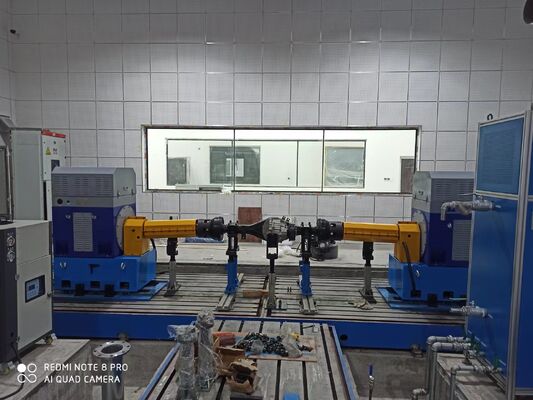

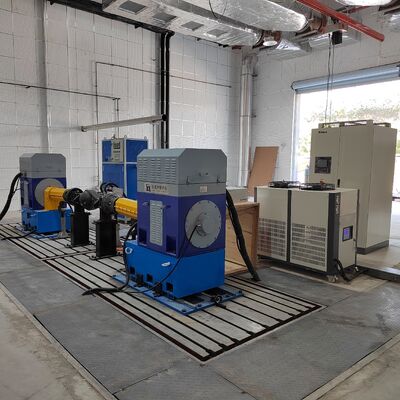

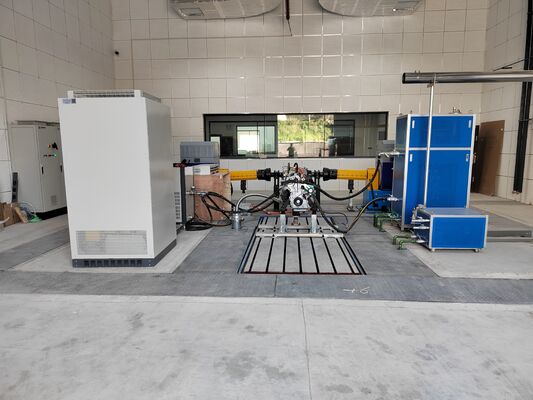

SSCH160-4000-15000 160kW Pure Electric Drive Reducer Transmission Dynamometer Test Bench System là một nền tảng thử nghiệm chuyên dụng tốc độ cao, mô-men xoắn cao, chính xác cao được thiết kế cho phát triển và thử nghiệm các máy giảm tốc, trục động cơ điện, và máy giảm tốc một giai đoạn / nhiều giai đoạn cho chủ sở hữu xe hành khách điện hoàn toàn.Hệ thống tích hợp các module cốt lõichẳng hạn như máy đo động cơ tốc độ cao, máy đo tải tốc độ thấp mô-men xoắn lớn, vít mô-men xoắn chính xác cao, hệ thống biến tần số ABB, hệ thống đo và điều khiển thông minh XLP-2000,hệ thống thu thập dữ liệu đa kênh,vvNó có thể bao phủ cácKiểm tra hiệu suất, thử nghiệm hiệu quả truyền tải, phân tích NVH, đặc điểm tăng nhiệt độ và đánh giá độ bền đáng tin cậy của máy giảm điện thuần túy trong điều kiện tốc độ cực cao với tốc độ đầu vào lên đến 15.000 rpm, hoàn toàn đáp ứng các yêu cầu thử nghiệm tất cả các kịch bản của hệ thống truyền động điện cho các phương tiện chở khách điện thuần túy phổ biến. Cung cấp một giải pháp thử nghiệm hoàn chỉnh, chính xác và ổn định cho sự phát triển,Kiểm tra nhà máy và hiệu suất hiệu chuẩn của máy giảm điện thuần túy.

2. SSCH160-4000-15000 160kW Động cơ điện tinh khiết giảm tốc truyền động lực đo Thử nghiệm băng ghế System Core Component Description

3.SSCH160-4000-15000 160kW Động cơ điện Các thông số kỹ thuật

4.SSCH160-4000-15000 160kW Động cơ điện tinh khiết Reducer truyền động lực đo Thử nghiệm Bàn hệ thống Ưu điểm chính

1)Nhập tốc độ cao + mô-men xoắn lớn, phù hợp chính xác với các đặc điểm thử nghiệm máy giảm điện thuần túy

Các kết thúc động cơ sử dụng một động cơ tăng tốc 160kW / 4000-15000rpm để mô phỏng thực tế các điều kiện đầu vào của động cơ động cơ điện thuần túy;Cuối tải được trang bị một động cơ tốc độ thấp 300kW/1500rpm/1910Nm mô-men xoắn lớn, mà hoàn toàn sao chép các đặc điểm tải mô-men xoắn lớn ở đầu đầu ra của máy giảm và chính xác bao gồm toàn bộ thử nghiệm điều kiện hoạt động của máy giảm điện thuần túy.

2)Thiết kế đặc biệt cho ổ đĩa tốc độ cực cao, hoạt động ổn định ở 15000rpm

Với các khớp nối tốc độ cao, cấu trúc truyền cứng cao và hệ thống vòng bi tốc độ cao, nó đảm bảo tính đồng trục ổn định,Động lực thấp và tiếng ồn thấp ở các thử nghiệm tốc độ cực cao 15000 vòng/phút, đáp ứng các yêu cầu về hiệu suất tốc độ cao, NVH và thử nghiệm độ tin cậy độ bền.

3)Độ chính xác đo động là tuyệt vời và khả năng truy xuất dữ liệu là đáng tin cậy

Với kẹp mô-men xoắn chính xác cao HBM, độ chính xác đo 0,15% FS, phản ứng động ≤1ms, kết hợp với đơn vị thu thập dữ liệu đa kênh, nó có thể chụp chính xác các thông số chính như tốc độ,mô-men xoắn, sức mạnh, nhiệt độ, rung động, tiếng ồn, vv, đáp ứng các yêu cầu thử nghiệm và chứng nhận tinh tế của máy giảm điện thuần túy.

4)Nó hoạt động ổn định và đáng tin cậy, và phù hợp với thử nghiệm độ bền lâu dài

Với hệ thống chuyển đổi tần số điều khiển vector ABB, đầu vào điện áp rộng 380V-480V, với bảo vệ gấp ba lần chống lại quá tải, quá tải và quá nóng, nó có thể đáp ứng 24 giờ liên tục tốc độ cao,thử nghiệm độ bền mô-men xoắn cao, hoạt động trơn tru lâu dài và kiểm soát chính xác.

5)Kiểm soát và đo lường thông minh, vận hành hiệu quả và thuận tiện

Hệ thống đo lường và điều khiển XLP-2000 hỗ trợ chỉnh sửa điều kiện làm việc, giám sát thời gian thực, lưu trữ dữ liệu và tạo báo cáo tự động;Trạm dầu bôi trơn và máy làm mát vòng lặp hai đạt được kiểm soát nhiệt độ chính xác và bảo vệ tự động, cải thiện đáng kể hiệu quả thử nghiệm và thuận tiện hoạt động.

5.SSCH160-4000-15000 160kW Động cơ điện tinh khiết giảm tốc truyền động lực đo hệ thống băng ghế thử nghiệm Các lĩnh vực ứng dụng

1) Máy giảm tốc xe chở khách điện thuần túy: hiệu suất, hiệu quả, tăng nhiệt độ, NVH, độ bền, thử nghiệm độ tin cậy của máy giảm chính, máy giảm một giai đoạn, các tập hợp trục động cơ điện trong vòng 15.000 rpm.

2) Nghiên cứu và phát triển và xác minh các hệ thống truyền động điện: Nghiên cứu và phát triển các hệ thống truyền động điện cho các doanh nghiệp và viện nghiên cứu động cơ điện thuần túy, khớp các tham số, thử nghiệm chứng nhận trên bàn.

3) Kiểm tra nhà máy và kiểm soát chất lượng: Kiểm tra ngoại tuyến của các tập hợp máy giảm điện thuần túy, niêm phong, hoạt động không tải / tải tốc độ cao, xác minh hiệu quả.

6.SSCH160-4000-15000 160kW Động cơ điện thuần túy giảm truyền động lực đo thử nghiệm chuẩn hệ thống tham chiếu

QC/T 568-2019 Phương pháp thử nghiệm cho hộp số ô tô

QC/T 1376-2020 Phương pháp thử nghiệm cho các bộ truyền tải của xe chở khách,

GB/T 30038-2013 Phương pháp thử nghiệm độ tin cậy của hộp số ô tô

JB/T 10634-2023 Máy đo động lực điện

GB/T 18488-2015 "Hệ thống động cơ cho xe điện"

7. Loại truyền động lực đo hệ thống băng ghế thử

Hỗ trợ các dịch vụ tùy chỉnh: Phạm vi tốc độ, phạm vi mô-men xoắn, chức năng phần mềm thử nghiệm và các giải pháp thích ứng môi trường đặc biệt có thể được tùy chỉnh theo yêu cầu.

8. Đưa hàng và hỗ trợ sau bán hàng

Dịch vụ giao hàng

1) Mô hình tiêu chuẩn: Tàu trong vòng 90 ngày (bao gồm thử nghiệm trước khi giao hàng để đảm bảo lắp đặt nhanh chóng khi đến).

2) Mô hình tùy chỉnh: Giao hàng trong 90-120 ngày, bao gồm hậu cần quốc tế và phân phối đến các khu vực lớn trên toàn thế giới bao gồm châu Âu, Mỹ, Đông Nam Á,và Trung Đông (các lựa chọn vận chuyển trên biển / đất liền có sẵn, bao gồm bao bì an toàn và xử lý chống ẩm và chống rỉ sét).

3) Dịch vụ hỗ trợ: Chúng tôi cung cấp đầy đủ các tài liệu chứng nhận CE và ISO và chứng chỉ xuất xứ,và một chuyên gia hậu cần chuyên dụng sẽ theo dõi trong suốt quá trình để hỗ trợ thanh toán hải quan và đảm bảo giao hàng an toàn và kịp thời của thiết bị lớn đến địa điểm.

Hỗ trợ sau bán hàng

1) Cam kết bảo hành: Bảo hành 1 năm đối với các thành phần cốt lõi (dynamometer, vòm quay), bảo trì suốt đời; dịch vụ khắc phục sự cố và sửa chữa miễn phí trong thời gian bảo hành, không bao gồm thiệt hại do lỗi của con người.

2) Hỗ trợ kỹ thuật: Dịch vụ hai ngôn ngữ 24/7 (tiếng Anh và tiếng Trung), thời gian phản hồi ≤ 4 giờ

3) Dịch vụ lắp đặt, đưa vào sử dụng và đào tạo: Người sử dụng chịu trách nhiệm về việc lắp đặt cơ bản tại chỗ. Seelong sẽ gửi hai kỹ thuật viên chuyên nghiệp để cung cấp hướng dẫn tại chỗ (bao gồm vị trí và hiệu chuẩn thiết bị,và các thông số kỹ thuật kết nối đường ống / đường dây); Thiết bị sẽ được xử lý hoàn toàn bởi chúng tôi (bao gồm thử nghiệm bật điện, hiệu chuẩn tham số và thử nghiệm kết nối hệ thống);3 ngày đào tạo hoạt động chuyên nghiệp miễn phí sẽ được cung cấp (bao gồm vận hành thiết bị, cài đặt tham số, bảo trì hàng ngày và khắc phục sự cố) để đảm bảo rằng các nhà khai thác có khả năng sử dụng thiết bị quy mô lớn.

4) Dịch vụ từ xa: Hỗ trợ gỡ lỗi từ xa thông qua máy tính, nâng cấp hệ thống và hướng dẫn cấu hình giải pháp mô-đun, nhanh chóng giải quyết các vấn đề kỹ thuật trong khi sử dụng và giảm thiểu mất thời gian chết.

9. Câu hỏi thường gặp

Q: Số lượng đặt hàng tối thiểu cho hợp tác của chúng tôi là bao nhiêu?
A: Chúng tôi hỗ trợ đơn đặt hàng nhỏ 1pcs cho các sản phẩm hàng tồn kho.
Q: Làm thế nào tôi có thể tìm hiểu thêm về các sản phẩm?
A: Vui lòng để lại email của bạn và chúng tôi sẽ gửi cho bạn cuốn sách mẫu điện tử của bạn.
Q: Thời hạn thanh toán của bạn là bao nhiêu?
A: Thông thường 30% tiền gửi T / T, trả đầy đủ trước khi vận chuyển.
Hỏi: Thời gian giao hàng của tôi là bao lâu?
A: Chu kỳ sản xuất động cơ là 6-8 tuần, chu kỳ sản xuất cảm biến là 2-3 tuần, các sản phẩm khác vui lòng liên hệ với chúng tôi.
Q: Làm thế nào chúng ta có được giải pháp tổng thể của băng ghế thử nghiệm?
A: Hãy để lại email của bạn, nhân viên kỹ thuật của chúng tôi sẽ liên lạc với bạn về kế hoạch chi tiết.
Q: Tôi có thể đến thăm nhà máy của bạn không?
A: Chắc chắn, bạn luôn được chào đón để được thăm.

10Giấy chứng nhận của chúng tôi.
