SSCH160-6000-10000 Bàn thử nghiệm động cơ thủy lực công nghiệp 160kW

SSCH160-6000-10000 Bàn thử nghiệm động cơ thủy lực công nghiệp 160kW

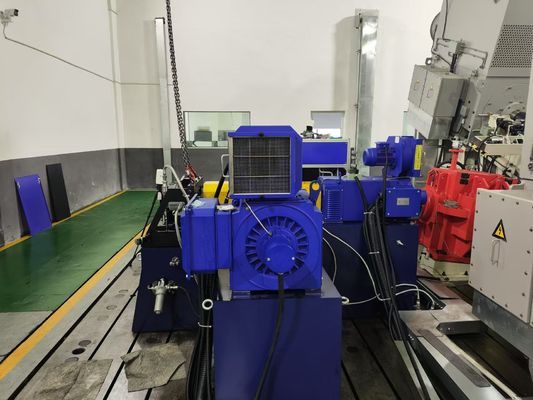

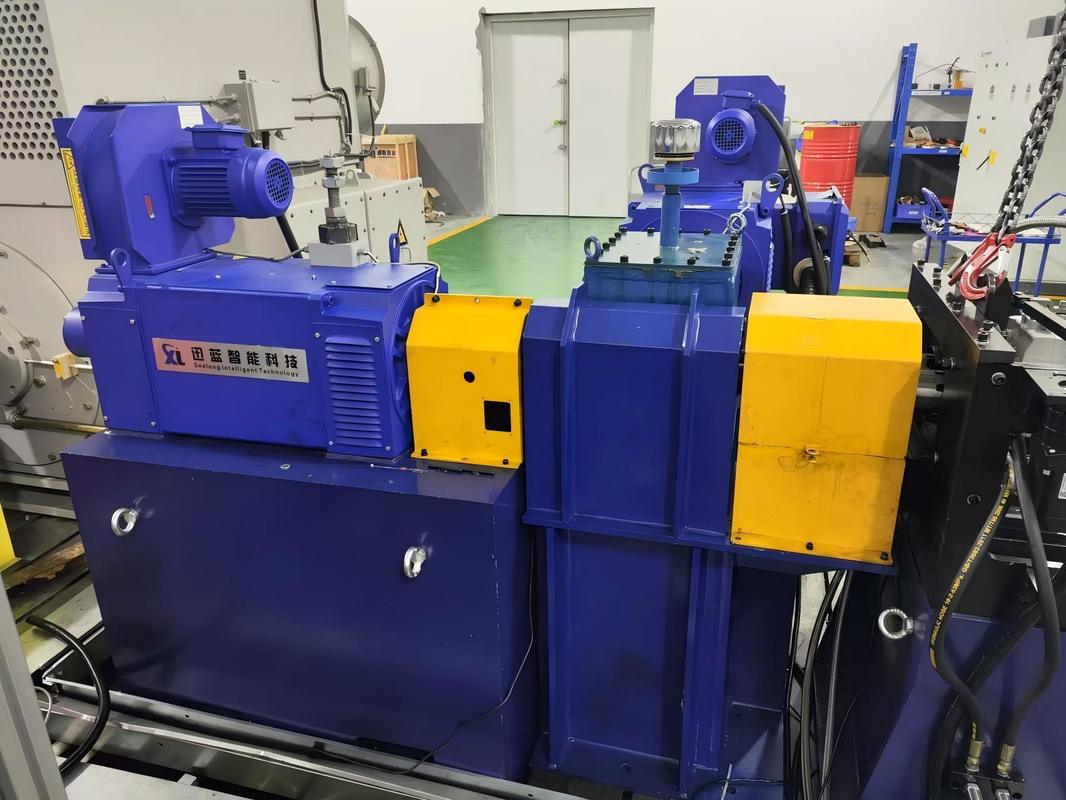

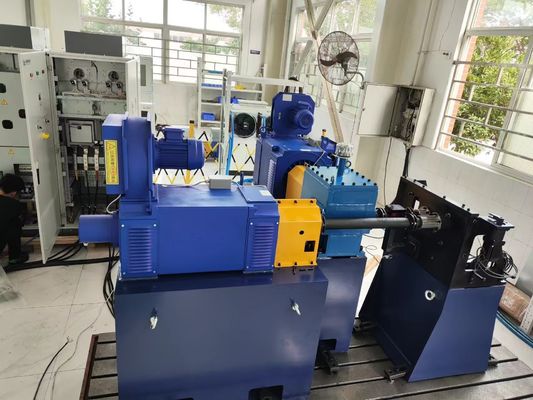

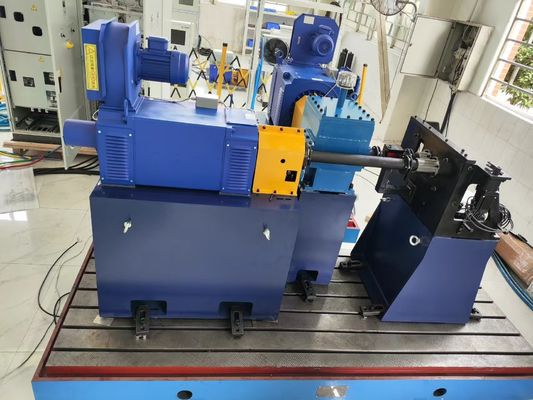

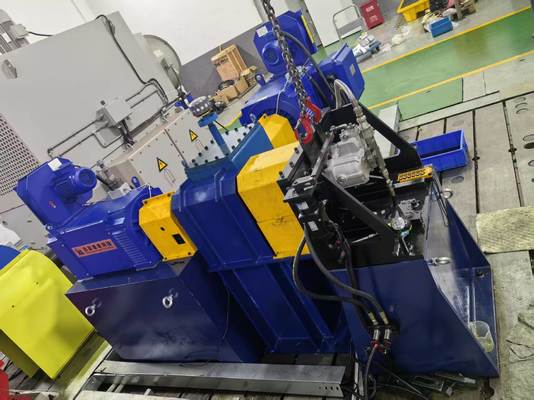

1. Tổng quan về hệ thống Bàn thử nghiệm động cơ thủy lực công nghiệp 160kW SSCH160-6000-10000

Bàn thử nghiệm động cơ thủy lực SSCH160-6000-10000 được thiết kế đặc biệt cho thủy lực công nghiệp hạng nặng. Nó tích hợp một động cơ điện 160kW chịu tải cao, một bơm thủy lực áp suất cao cấp công nghiệp, một mô-đun tải đa điều kiện và một hệ thống đo lường và điều khiển cấp công nghiệp. Nó cho phép thử nghiệm hiệu suất toàn diện của bơm thủy lực công nghiệp dưới áp suất cao (50MPa), tải trọng cao (tải liên tục 160kW) và điều kiện hoạt động ổn định. Hệ thống hỗ trợ tái tuần hoàn năng lượng điện trên 85% và phù hợp để hiệu chuẩn hiệu suất, xác minh độ bền 1000 giờ và mô phỏng lỗi của bơm thủy lực áp suất cao được sử dụng trong máy ép phun, máy móc luyện kim và thiết bị khai thác. Nó đáp ứng các yêu cầu thử nghiệm độ tin cậy cao, tải trọng cao và chu kỳ dài của ngành thủy lực công nghiệp.

2. Các thành phần của hệ thống Bàn thử nghiệm động cơ thủy lực công nghiệp 160kW SSCH160-6000-10000

1) Bơm thủy lực áp suất cao công nghiệp: Áp suất định mức 50MPa, lưu lượng 80L/phút, phù hợp với dầu thủy lực chống mài mòn công nghiệp (như L-HM46/68), với độ ổn định hoạt động lâu dài ở áp suất cao, cung cấp nguồn dầu áp suất cao liên tục cho mô-đun tải, mô phỏng các điều kiện cung cấp dầu thực tế của máy ép phun và máy ép luyện kim;

2) Mô-đun bình nhiên liệu: Dung tích khả dụng 200L, phạm vi điều chỉnh tăng áp 0-0.3MPa (thích ứng với các yêu cầu điều chỉnh áp suất của bơm công nghiệp), được trang bị hệ thống lọc ba giai đoạn (độ chính xác 10μm) để ngăn ngừa mài mòn bơm thủy lực do nhiễm bẩn dầu và đảm bảo độ sạch và ổn định tuần hoàn của dầu trong điều kiện áp suất cao;

3) Động cơ điện 160kW: Bộ phận thử nghiệm công suất cốt lõi cung cấp điều chỉnh tốc độ vô cấp từ 0 đến 10.000 vòng/phút, hỗ trợ hoạt động quá tải 120% (thời gian ngắn 10 phút, phù hợp với tải va đập khởi động và dừng của bơm công nghiệp), điều khiển chính xác mô-men xoắn ổn định thông qua tải lực điện từ và kiểm tra hiệu suất trả về năng lượng ≥85%;

4) Cảm biến mô-men xoắn và tốc độ: Phạm vi mô-men xoắn 0-500Nm, phạm vi tốc độ 0-10000r/phút, cấp chính xác ≤0.1% FS, thu thập dữ liệu mô-men xoắn và tốc độ theo thời gian thực của bơm thủy lực công nghiệp, thích ứng với nhu cầu thu thập dữ liệu ổn định trong điều kiện tải cao;

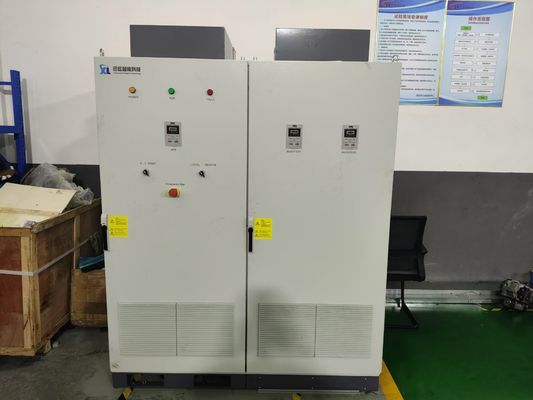

5) Hệ thống biến tần: sử dụng điều khiển mô-men xoắn trực tiếp (DTC) với độ chính xác điều khiển là ±0.01Hz; hoạt động trong phạm vi nhiệt độ hoạt động từ 0°C đến 45°C (tương thích với sự dao động nhiệt độ trong xưởng công nghiệp), có cấp bảo vệ IP54, hoạt động ở 100% tải đầy đủ ở độ cao dưới 1000m, có mức ồn ≤85dB và hỗ trợ giao thức truyền thông Modbus cho mạng LAN công nghiệp;

6) Mô-đun tải: Các mô-đun này được chia thành ba loại tải công nghiệp: ① Tải xả áp suất cao: Mô-đun này sử dụng một nhóm van xả cấp 50MPa để kiểm tra đặc tính áp suất-lưu lượng ổn định áp suất cao của bơm thủy lực; ② Tải điều tiết tỷ lệ: Mô-đun này sử dụng van tỷ lệ để mô phỏng sự thay đổi lưu lượng trong quá trình kẹp/mở khuôn của máy ép phun; và ③ Xi lanh tải nặng: Mô-đun này sử dụng bộ truyền động thủy lực cấp 50kN để mô phỏng các điều kiện tải nặng của thiết bị luyện kim và nâng hạ máy móc khai thác.

7) Mô-đun đo lường và điều khiển: Tích hợp một bộ thu thập dữ liệu đa kênh (tần số lấy mẫu 300Hz, phù hợp với thử nghiệm ổn định công nghiệp), hỗ trợ thu thập đồng thời hơn 150 thông số bao gồm mô-men xoắn, áp suất (0-60MPa), lưu lượng (0-100L/phút), nhiệt độ dầu và tự động tạo ra các đường cong hiệu suất thể tích và hiệu suất tổng thể của bơm, cũng như các báo cáo thử nghiệm dành riêng cho thiết bị công nghiệp.

8) Mô-đun điều khiển từ xa: Mô-đun này sử dụng kiến trúc lõi kép DSP+FPGA, CPU kiến trúc X86 (tần số chính 1.0GHz, bộ nhớ 1GB, đĩa DOM 8GB) và được cài đặt sẵn hệ thống Win10 IoT Industrial Edition. Nó hỗ trợ kết nối với hệ thống MES của xưởng và có thể đạt được điều khiển cục bộ/từ xa trong phạm vi 500m, thích ứng với nhu cầu của các xưởng không người lái công nghiệp.



3. Thông số kỹ thuật của Bàn thử nghiệm động cơ thủy lực công nghiệp 160kW



Thông số	Chỉ số kỹ thuật	Thông số	Chỉ số kỹ thuật
Công suất định mức	160kW	Phạm vi tốc độ mô-men xoắn không đổi	0-6000rpm
Tốc độ đầu ra tối đa	10000rpm	Phạm vi tốc độ công suất không đổi	6000-10000rpm
Khả năng quá tải	120% (thời gian ngắn 10 phút)	Mô-men xoắn định mức	255Nm
Phạm vi đo mô-men xoắn	0-500Nm (cảm biến thích ứng)	Hiệu suất thu hồi năng lượng	≥85% (trở lại lưới)
Độ chính xác đo tốc độ	±0.01%FS	Phương pháp làm mát	Làm mát bằng nước cưỡng bức + chu trình tản nhiệt độc lập
Phương pháp điều khiển	Điều khiển vòng kín ba vòng mô-men xoắn/tốc độ/công suất	Nguồn điện thích ứng	380V±10% ba pha 50Hz (yêu cầu máy biến áp độc lập)
Độ chính xác điều khiển trạng thái ổn định	Mô-men xoắn ±0.2% FS, tốc độ ±0.1rpm	Phạm vi công suất bơm thủy lực áp dụng	80-200kW (bao gồm các bơm công nghiệp công suất trung bình và lớn)



4. Tiêu chuẩn tham chiếu Bàn thử nghiệm động cơ thủy lực công nghiệp 160kW SSCH160-6000-10000



Tiêu chuẩn trong nước



1) GB/T 3766-2021 Quy tắc chung và yêu cầu an toàn đối với hệ thống truyền động thủy lực và các thành phần của chúng
2) GB/T 17487-2021 Phương pháp thử nghiệm bơm thủy lực
3) GB/T 23537-2017 Bơm piston thủy lực (Tiêu chuẩn đặc biệt cho bơm piston áp suất cao công nghiệp)
4) JB/T 7039-2016 "Giới hạn giá trị tiếng ồn cho bơm thủy lực" (Yêu cầu tuân thủ tiếng ồn cho xưởng công nghiệp)



Tiêu chuẩn quốc tế



1) ISO 4413:2010 " Năng lượng chất lỏng thủy lực - Quy tắc chung và yêu cầu an toàn đối với hệ thống và các thành phần của chúng"
2) ISO 10770-1:2019 "Năng lượng chất lỏng thủy lực - Bơm và động cơ - Phần 1: Áp suất danh nghĩa, độ dịch chuyển danh nghĩa và tốc độ danh nghĩa" (Tiêu chuẩn thông số danh nghĩa của bơm công nghiệp)
3) DIN 24313:2019 Năng lượng chất lỏng thủy lực - Phương pháp thử nghiệm cho bơm
4) ISO 9906:2012 "Động cơ đốt trong kiểu piston qua lại - Hiệu suất" (thích hợp để thử nghiệm hiệu suất động cơ truyền động bơm công nghiệp)



5. Ưu điểm cốt lõi của Bàn thử nghiệm động cơ thủy lực công nghiệp 160kW SSCH160-6000-10000



1) Khả năng thử nghiệm trạng thái ổn định tải cao: Động cơ 160kW hỗ trợ hoạt động ổn định từ 0-10.000 vòng/phút, với độ chính xác điều khiển mô-men xoắn là ±0.2% FS. Nó có thể tiến hành thử nghiệm trạng thái ổn định áp suất cao 50 MPa của bơm thủy lực công nghiệp trong 72 giờ liên tục, thích ứng với mô phỏng điều kiện hoạt động "vận hành liên tục 24 giờ" của bơm máy ép phun.



2) Thích ứng sâu với áp suất cao công nghiệp: Bơm thủy lực cấp 50MPa + nhóm van xả áp suất cao, bao gồm các yêu cầu thử nghiệm của bơm piston áp suất cao công nghiệp chủ đạo (35-70MPa), có thể nắm bắt chính xác xu hướng suy giảm hiệu suất thể tích của bơm dưới áp suất cao, cung cấp hỗ trợ dữ liệu để lựa chọn hệ thống thủy lực thiết bị công nghiệp;



3) Tiết kiệm năng lượng và lợi thế chi phí: Với hiệu suất truyền lại năng lượng trên 85%, hệ thống thu hồi khoảng 136kWh điện mỗi giờ ở tải đầy 160kW, tiết kiệm hơn 60% chi phí năng lượng hàng năm so với các bàn thử nghiệm tải điện trở truyền thống. Nó đặc biệt phù hợp để kiểm tra chất lượng hàng loạt và thử nghiệm độ bền lâu dài của bơm công nghiệp.



4) Mô phỏng nhiều điều kiện làm việc công nghiệp: Mô-đun tải hỗ trợ chuyển đổi ba chế độ: tràn áp suất cao (ép luyện kim), điều tiết tỷ lệ (kẹp ép phun) và tải nặng (nâng khai thác). Các bài kiểm tra hiệu suất bơm trong các tình huống công nghiệp khác nhau có thể được hoàn thành mà không cần thay đổi thiết bị.



5) Khả năng thích ứng với xưởng công nghiệp: Hệ thống biến tần có tính năng bảo vệ IP54 và làm mát bằng nước cưỡng bức, giúp nó thích ứng với môi trường nhiều bụi và nhiệt độ dao động của các xưởng công nghiệp. Nó cũng hỗ trợ tích hợp giao thức Modbus với hệ thống MES của xưởng, cho phép liên kết dữ liệu thử nghiệm với hệ thống quản lý sản xuất.



6) Thiết kế độ tin cậy cao: Các thành phần cốt lõi của động cơ được làm bằng vật liệu bền cấp công nghiệp (chẳng hạn như vòng bi dòng hạng nặng công nghiệp SKF), với thời gian bảo trì hàng năm ≤30 giờ; hệ thống lọc bình dầu ba giai đoạn làm giảm hao mòn bơm thủy lực và kéo dài tuổi thọ của thiết bị thử nghiệm.



6. Ứng dụng hệ thống Bàn thử nghiệm động cơ thủy lực công nghiệp 160kW SSCH160-6000-10000



1) Thử nghiệm bơm thủy lực máy ép phun hạng nặng: Nhắm mục tiêu vào bơm piston áp suất cao 35-50MPa trong máy ép phun, thử nghiệm này đo các đặc tính áp suất-lưu lượng và hiệu suất thể tích trong điều kiện kẹp/phun khuôn để đảm bảo độ ổn định đúc của các sản phẩm ép phun.



2) Xác minh hệ thống thủy lực máy móc luyện kim: Thích ứng với bơm thủy lực 40-60MPa được sử dụng trong máy ép luyện kim và nhà máy cán, mô phỏng các điều kiện nhiệt độ cao và tải nặng và xác minh độ tin cậy hoạt động lâu dài và khả năng cảnh báo lỗi của bơm;



3) Kiểm tra chất lượng bơm thủy lực máy móc khai thác: Cung cấp hiệu chuẩn hiệu suất tại nhà máy cho các bơm chính thủy lực (30-50MPa) của máy xúc và máy xúc lật khai thác, kiểm tra khả năng kiểm soát nhạy tải và chống ô nhiễm và đảm bảo tính khả dụng của thiết bị trong môi trường khai thác khắc nghiệt;



4) Thử nghiệm máy móc boong tàu: Đối với bơm thủy lực 30-40MPa được sử dụng trong tời neo và tời tàu, mô-men xoắn đầu ra và hiệu suất được kiểm tra trong điều kiện tốc độ thấp và tải nặng để đáp ứng các yêu cầu về độ tin cậy của ngành đóng tàu;



5) Nghiên cứu và cải tiến bơm thủy lực công nghiệp: Cung cấp R&D và thử nghiệm bơm công suất trung bình và lớn 80-200kW cho các nhà sản xuất bơm thủy lực, tối ưu hóa cấu trúc bịt kín áp suất cao và thiết kế tấm phân phối của bơm và nâng cao khả năng cạnh tranh của sản phẩm.



7. Danh sách mẫu Bàn thử nghiệm động cơ thủy lực công nghiệp



Mẫu	Cấu hình cốt lõi (động cơ điện)	Tốc độ thử nghiệm tối đa	Thích ứng áp suất bơm thủy lực
SSCH11-15000-35000	11kW, 7Nm	35000rpm	≤30MPa
SSCH22-15000-30000	22kW, 14Nm	30000rpm	≤35MPa
SSCH37-15000-25000	37kW, 24Nm	25000rpm	≤40MPa
SSCH55-15000-20000	55kW, 35Nm	20000rpm	≤50MPa
SSCH80-6000-15000	80kW, 127Nm	15000rpm	≤40MPa
SSCH110-6000-12000	110kW, 175Nm	12000rpm	≤45MPa
SSCH160-6000-10000	160kW, 255Nm	10000rpm	≤50MPa
SSCH220-6000-8000	220kW, 350Nm	8000rpm	≤60MPa
SSCH315-3000-6000	315kW, 501Nm	6000rpm	≤70MPa
Nhận xét	Hỗ trợ tùy chỉnh các mô-đun công suất, tốc độ và tải theo nhu cầu của khách hàng (chẳng hạn như thêm buồng môi trường nhiệt độ cao và mô-đun thử nghiệm chống ô nhiễm)





•Giao hàng: Các mẫu tiêu chuẩn được vận chuyển trong vòng 55 ngày (chu kỳ sản xuất cho thiết bị công suất trung bình ngắn hơn 160kW); các mẫu tùy chỉnh được vận chuyển trong vòng 55-110 ngày (bao gồm hỗ trợ hậu cần và thông quan quốc tế và danh sách khai báo hải quan dành riêng cho thiết bị công suất trung bình). Một "bộ lắp đặt mô-đun" cũng có sẵn (với các đường dây cốt lõi được kết nối trước, giảm thời gian lắp đặt tại chỗ xuống còn 2 ngày).



•Dịch vụ sau bán hàng: Các thành phần cốt lõi (động cơ, mặt bích mô-men xoắn) được bảo hành một năm và chúng tôi cung cấp hỗ trợ kỹ thuật song ngữ trọn đời bằng cả tiếng Trung và tiếng Anh (thời gian phản hồi ≤ 4 giờ). Phụ tùng được vận chuyển trong nước trong vòng 24 giờ và được giao quốc tế trong vòng 7 ngày. Chúng tôi cũng cung cấp đào tạo người vận hành miễn phí 1,5 ngày (bao gồm một hướng dẫn đặc biệt về thử nghiệm động cơ công suất trung bình) và hỗ trợ gỡ lỗi từ xa (trên máy tính, bao gồm hướng dẫn về cấu hình giải pháp mô-đun).
